Kolver EDU2AE/TOP/E Bedienungsanleitung Seite 24

– 9 pins:

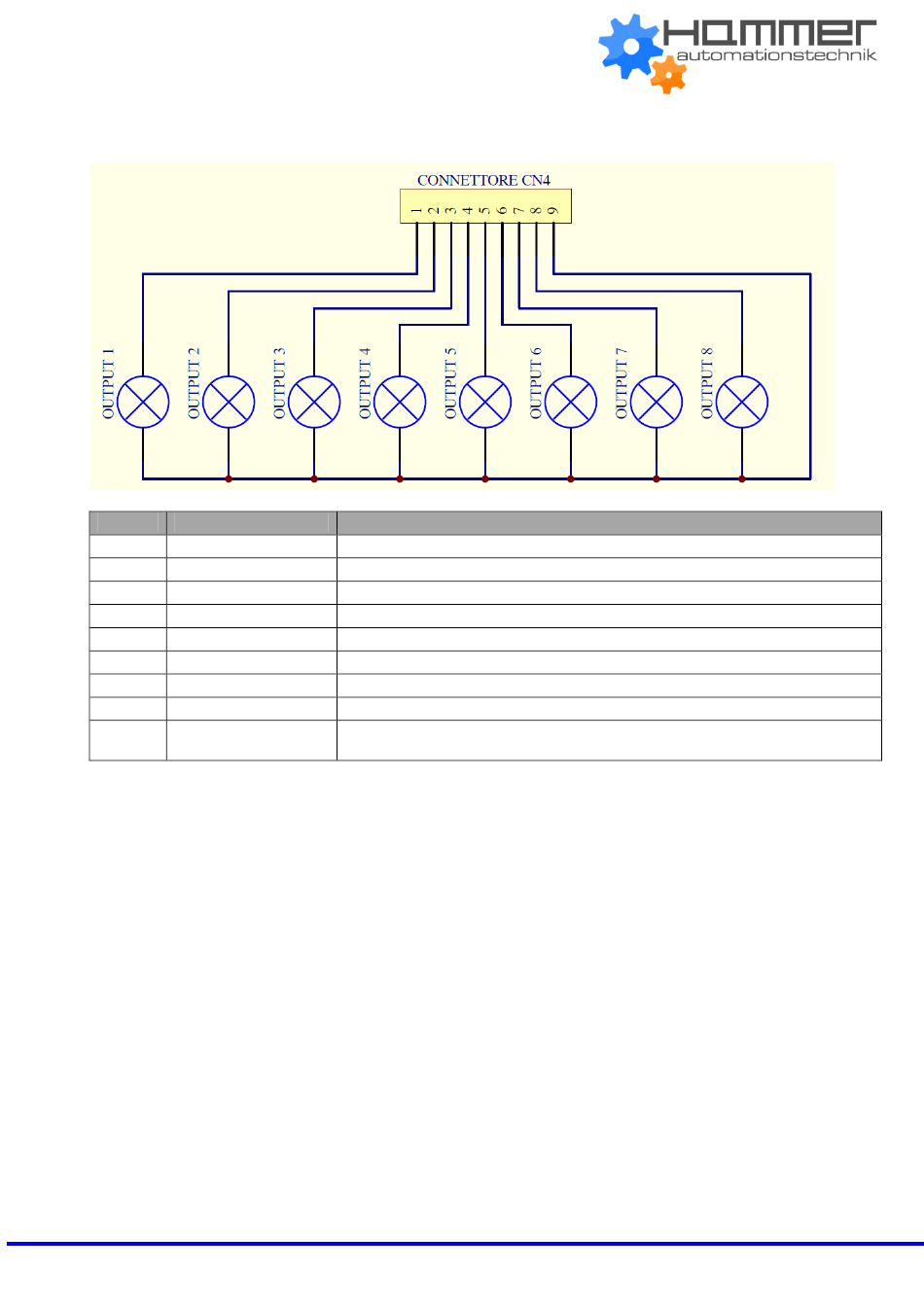

CN4 CONNECTOR
Alle Stecker sind Ausgänge.
STIFT NAME
1 OUTPUT 1
2 OUTPUT 2
3 OUTPUT 3
4 OUTPUT 4
5 OUTPUT 5
6 OUTPUT 6
7 OUTPUT 7
8 OUTPUT 8
9 COM0VDC
Handbuch EDU 2AE/TOP, EDU2AE/TOP7E und EDU 2AE/TOP/TA Rev.3.0 Stand: 04/16
Bezeichnet die Benützung von Programm 1
Bezeichnet die Benützung von Programm 2
Bezeichnet die Benützung von Programm 3
Bezeichnet die Benützung von Programm 4
Bezeichnet die Benützung von Programm 5
Bezeichnet die Benützung von Programm 6
Bezeichnet die Benützung von Programm 7
Bezeichnet die Benützung von Programm 8
Gemeinsamer Steckverbinder für alle Eingangssignale. Das Signal muss
zwischen dem Diesem und den gewünschten Stecker gebrückt warden.
FUNCTION
