MX 3900 / MX 4900
Bedienung

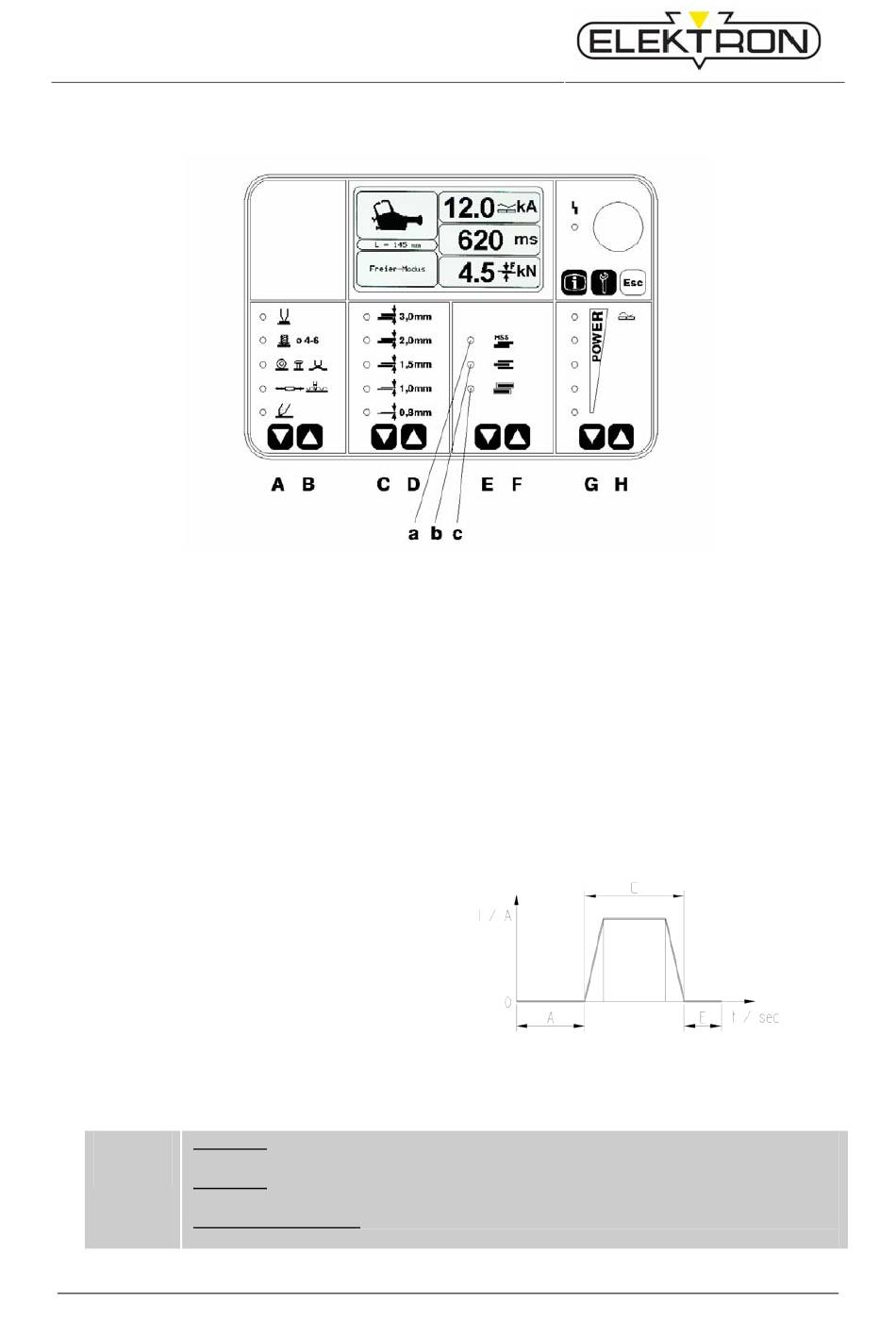

5.4 Schweißeinstellungen am Beispiel MI-100control
Blechdicke einstellen:
Wählen Sie die Schweißaufgabe mit den Tasten EF, z. B.
a - HSS-Bleche
b - 3-lagige Blechverbindung
c - verzinkte Bleche
Es können mehrere Optionen gleichzeitig gewählt werden.
Halten Sie während des Schweißens den Auslöseknopf der Zange gedrückt bis der Schweiß-
vorgang automatisch beendet wird.
Beispiel für eine Schweißprogramm-Sequenz
(Abb. 15):
A – Vorpressen 1 Sek.
C – Schweißdauer, je nach Einstellung
E – Nachpressen 1 Sek.
i
MX 3900: Der Schweißvorgang kann jederzeit durch Loslassen des Auslöseknopfs
(Abb. 1) abgebrochen werden.
MX 4900: Der Schweißvorgang kann nur bis zum Einsetzen des Schweißstroms ab-
gebrochen werden.
Für beide Zangen gilt:
Die Nachpresszeit lässt sich durch Gedrückthalten des Auslöseknopfs verlängern.
20
Abb. 14: Auswahl Schweißaufgabe
)
) (Abb. 14)
)
Abb. 15: Schweißprogramm-Sequenz
