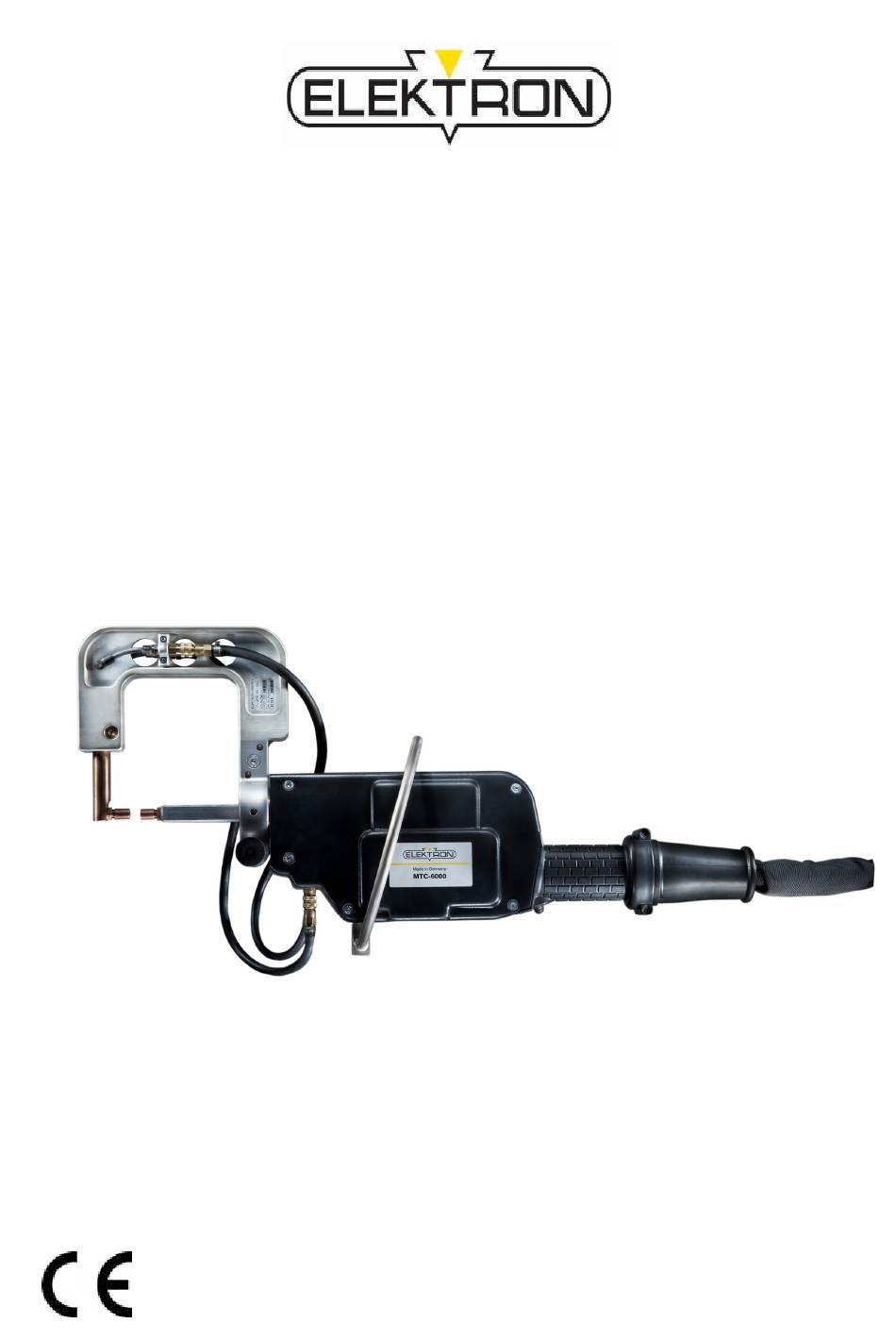

- Seite 1 Bedienungsanleitung MULTISPOT MTC 6000 Punktzange für Widerstandsschweißgerät Artikelnr. 327979 Revision: 1.0 - Original Stand: 13.09.2013 Vor Beginn aller Arbeiten Betriebsanleitung lesen!
- Seite 2 © ELEKTRON Bremen GmbH Hinterm Sielhof 22 28277 Bremen Deutschland Tel. +49 (0) 421 – 54 90 6 – 906 Fax: +49 (0) 421 – 54 90 6 – 19 E-Mail: vertrieb@elektron-bremen.de Internet: www.elektron-bremen.de Erstellt durch: Elektron Bremen GmbH...
-
Seite 3: Inhaltsverzeichnis
MTC 6000 Inhaltsverzeichnis ALLGEMEINES ..........................4 Informationen zur Betriebsanleitung ..................4 Symbolerklärung ........................4 Warnhinweise zum Betrieb von Widerstandsschweißeinrichtungen ........5 Haftungsbeschränkung ......................6 Urheberschutz ........................6 Garantiebestimmungen ......................6 Kundendienst ......................... 6 SICHERHEIT ........................... 7 Verantwortung des Betreibers ....................7 Persönliche Schutzausrüstung .................... -
Seite 4: Allgemeines
MTC 6000 Allgemeines 1 Allgemeines Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsan- weisungen. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhü- tungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. -
Seite 5: Warnhinweise Zum Betrieb Von Widerstandsschweißeinrichtungen
MTC 6000 Allgemeines Heiße Oberfläche Verbrennungsgefahr durch heiße Oberflächen! Rutschgefahr Rutschgefahr durch austretendes Wasser. Stolpergefahr Verletzungsgefahr durch Stürze. Tipps und Empfehlungen HINWEIS! …hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. Warnhinweise zum Betrieb von Widerstandsschweißeinrichtungen Achtung! Zum Betrieb von Widerstandsschweißeinrichtungen sind die Unfallver- hütungsvorschrift... -
Seite 6: Haftungsbeschränkung
MTC 6000 Allgemeines Haftungsbeschränkung Alle Angaben und Hinweise in dieser Betriebsanleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, dem Stand der Technik sowie unserer langjährigen Er- kenntnisse und Erfahrungen zusammengestellt. Der Hersteller übernimmt keine Haftung für Schäden aufgrund: Nichtbeachtung der Betriebsanleitung Nichtbestimmungsgemäßer Verwendung Einsatz von nicht ausgebildetem Personal Eigenmächtiger Umbauten... -
Seite 7: Sicherheit
MTC 6000 Sicherheit 2 Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz des Personals sowie für den sicheren und störungsfreien Betrieb. Bei Nichtbeachtung der in dieser Anleitung aufgeführten Handlungsanweisungen und Sicherheits- hinweise können erhebliche Gefahren entstehen. Verantwortung des Betreibers Das Gerät wird im gewerblichen Bereich eingesetzt. -
Seite 8: Besondere Gefahren
MTC 6000 Sicherheit Grundsätzlich tragen Bei allen Arbeiten grundsätzlich tragen: Arbeitsschutzkleidung ist eng anliegende Arbeitskleidung mit geringer Reißfestigkeit, mit engen Ärmeln und ohne abstehende Teile. Sie dient vorwiegend zum Schutz vor Erfassen durch bewegliche Maschinenteile. Keine Ringe, Ketten und sonstigen Schmuck tragen. Sicherheitsschuhe zum Schutz vor schweren herab fallenden Teilen und Ausrutschen auf rutschigem Untergrund. - Seite 9 MTC 6000 Sicherheit Elektrischer Strom GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Le- bensgefahr. Beschädigung der Isolation oder einzelner Bauteile kann le- bensgefährlich sein. Deshalb: Bei Beschädigungen der Isolation Spannungsversorgung sofort ab- − schalten und Reparatur veranlassen. Arbeiten an der elektrischen Anlage nur von Elektrofachkräften aus- führen lassen.
-
Seite 10: Sicherheitseinrichtungen
MTC 6000 Sicherheit Heiße Oberflächen VORSICHT! Verbrennungsgefahr durch heiße Oberflächen! Die Elektroden können bis ca. 80 °C heiß werden, die Bleche unmittelbar nach der Schweißung sogar bis zu 100 °C. Es besteht Verbren- nungsgefahr. Deshalb: – Bei allen Arbeiten in der Nähe von heißen Bauteilen grundsätzlich Arbeitsschutzkleidung und Schutzhandschuhe tragen. -
Seite 11: Verhalten Im Gefahrenfall Und Bei Unfällen
MTC 6000 Sicherheit WARNUNG! Lebensgefahr durch unkontrolliertes Wiedereinschalten! Unkontrolliertes Wiedereinschalten kann zu schweren Personenschäden oder zum Tod führen! Deshalb: Vor dem Wiedereinschalten sicherstellen, dass die Ursache für den − Not-Stopp beseitigt wurde, alle Sicherheitseinrichtungen montiert und funktionstüchtig sind. Den Not-Aus-Stop erst entriegeln, wenn keine Gefahr mehr besteht. −... -
Seite 12: Transport, Verpackung Und Lagerung
MTC 6000 Transport, Verpackung, Lagerung 3 Transport, Verpackung und Lagerung Sicherheitshinweise für den Transport Unsachgemäßer Transport VORSICHT! Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: Beim Abladen der Packstücke bei Anlieferung sowie innerbetrieblichem − Transport vorsichtig vorgehen und die Symbole auf der Verpackung be- achten. -
Seite 13: Aufbau Und Funktion
MTC 6000 Aufbau und Funktion 4 Aufbau und Funktion Übersicht Abb. 1: Aufbau der Punktzange Punktzange C-Arm Befestigungsschelle C-Arm Feststellgriff Elektrodenarm Elektrodenkappen Elektrodenstange, beweglich Ringbügel Auslöseknopf Schweißkabel... -
Seite 14: Sicherheitseinrichtungen
MTC 6000 Sicherheit Sicherheitseinrichtungen Notaus-Stop (am Widerstandsschweißgerät) Die Abbildung zeigt die Lage des Not-Aus-Stops. Dieser ist mit dem links abgebildeten Symbol eingezeichnet. Abb. 2: Lage der Sicherheitseinrichtungen... -
Seite 15: Bedienung
MTC 6000 Bedienung 5 Bedienung Anschluss und Vorbereitung der Punktzange 5.1.1 Montage Ringbügel 1. Ringbügel aufsetzen 2. Schrauben mit Kunststoffhülsen (Isolierung!) einsetzen 3. Schrauben festziehen 4. Ringbügel an Zange verschraubt Abb. 3: Montage Ringbügel... -
Seite 16: Zange Anschließen
MTC 6000 Sicherheit 5.1.2 Zange anschließen 1. Zentralstecker der Schweißzange in Zentralanschluss am Gerät bis zum Anschlag einstecken (Abb.4/1). 2. Verriegelungsbügel nach unten drücken (Abb.4/2.). Abb.4: Zentralanschluss der Zange 3. Wasserkühlung der Zange anschließen. Abb.5: Wasserkühlung der Zange... -
Seite 17: Vorbereitung Der Schweißzange
MTX 4900 Aufbau und Funktion 5.1.3 Vorbereitung der Schweißzange WARNUNG! Verletzungsgefahr durch unvermitteltes Auslösen des Schweiß- werkzeugs! Beim Umrüsten eines eingeschalteten Werkzeugs können versehentlich Schweißstrom oder Zangenbewegungen ausgelöst werden. Es besteht Quetschgefahr. Deshalb: – Schweißzange/Schweißpistole erst vorbereiten und dann das Gerät einschalten. –... -
Seite 18: Elektrodenkappen Wechseln
MTC 6000 Sicherheit 5.1.3.2 Elektrodenkappen wechseln 1. Elektrodenkappen mit Elektrodenkappenschlüssel oder einem äquivalenten Werkzeug lösen (Abb.7). 2. Im Uhrzeigersinn drehen, sonst löst sich der Konus. 3. Neue Elektrodenkappen auf den Elektrodenkopf aufstecken und in Position drücken. HINWEIS! Der einwandfreie Zustand der Elektrodenkappen ist wichtig für gute Schweißergebnisse. -
Seite 19: Elektroden Zueinander Ausrichten
MTX 4900 Aufbau und Funktion 5.1.3.3 Elektroden zueinander ausrichten Darauf achten, dass die Elektroden aus jeder Sicht fluchten. Abb.8: „Elektroden müssen fluchten“ Vorbereitung der Schweißstelle Die Bleche müssen an der Kontaktstelle der Punktelektrode zum Blech metallisch blank ge- schliffen werden. Verzinkte Oberflächen möglichst nicht beschädigen. -
Seite 20: Schweißeinstellungen Am Beispiel Mi-100Control
MTC 6000 Sicherheit Schweißeinstellungen am Beispiel MI-100control Abb. 9: Auswahl Schweißaufgabe Wählen Sie die Schweißaufgabe mit den Tasten EF, z. B. a - HSS-Bleche b - 3-lagige Blechverbindung ) s. Abb. 3 c - verzinkte Bleche Es können mehrere Optionen gleichzeitig gewählt werden. Halten Sie während des Schweißens den Auslöseknopf der Zange gedrückt bis der Schweißvor- gang automatisch beendet wird. -
Seite 21: Auflistung Der Möglichen Einstelloptionen Im Tastaturmodus
MTX 4900 Aufbau und Funktion Auflistung der möglichen Einstelloptionen im Tastaturmodus Schweißaufgabe Verhältnis Blechstärken Einstellwert Auswahl der Ble- bis ca. 0,8 + 0,8 + 0,8 1,0 + 1,0 + 1,0 d1 = d2 = 1,5 + 1,5 + 1,5 2,0 + 2,0 + 2,0 2,0 + 0,8 + 0,8 0,8 + 1,0 +1,0 d2 ≈... -
Seite 22: Technische Daten
MTC 6000 Sicherheit 6 Technische Daten Mit direkter Schweißstrommessung im Zangenkopf (pneumatisch-wassergekühlt) Gewicht Angabe Wert Einheit mit Kabel und C-Arm 85 Druckluftversorgung Angabe Wert Einheit Betriebsdruck 6 – 10 bar Qualität sauber, trocken und ölfrei Umgebungsbedingungen Angabe Wert Einheit Umgebungstemperatur, max. 40 °C Relative Luftfeuchte, max. -
Seite 23: Index
MTC 6000 Bedienung 7 INDEX Arbeitsdruck Arbeitsschutzkleidung Lagerung Aufbau Auslöseknopf 13, 20 Not-Aus-Schlagtaster Not-Aus-Stop Bedienung Bewegte Maschinenteile 4, 11 Quetschgefahr Druckluftversorgung Ringbügel 13, 15 Rutschgefahr Einstell– und Entriegelungsknopf Elektrische Spannung Schweißaufgabe Elektrischer Strom Schweißkabel Elektrodenabstand einstellen Schweißprogramm-Sequenz Elektrodenarm 13, 17 Schweißstelle Elektrodenkappen Sechskantschrauben...
