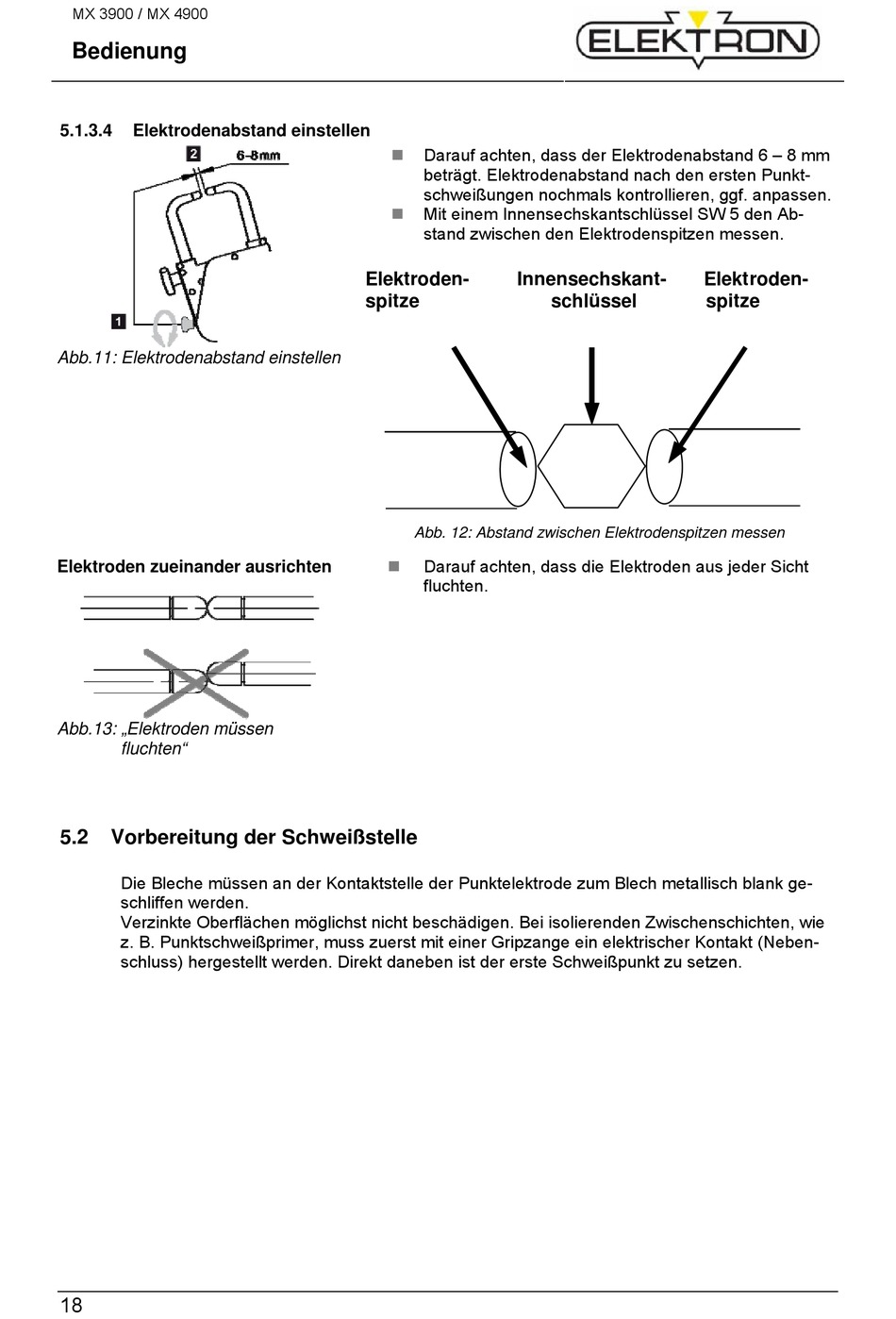

MX 3900 / MX 4900
Bedienung
5.1.3.4
Elektrodenabstand einstellen
Abb.11: Elektrodenabstand einstellen
Elektroden zueinander ausrichten
Abb.13: „Elektroden müssen
fluchten"
5.2
Vorbereitung der Schweißstelle
Die Bleche müssen an der Kontaktstelle der Punktelektrode zum Blech metallisch blank ge-
schliffen werden.
Verzinkte Oberflächen möglichst nicht beschädigen. Bei isolierenden Zwischenschichten, wie
z. B. Punktschweißprimer, muss zuerst mit einer Gripzange ein elektrischer Kontakt (Neben-
schluss) hergestellt werden. Direkt daneben ist der erste Schweißpunkt zu setzen.
18
Darauf achten, dass der Elektrodenabstand 6 – 8 mm
beträgt. Elektrodenabstand nach den ersten Punkt-
schweißungen nochmals kontrollieren, ggf. anpassen.
Mit einem Innensechskantschlüssel SW 5 den Ab-
stand zwischen den Elektrodenspitzen messen.
Elektroden-
Innensechskant-
spitze
Abb. 12: Abstand zwischen Elektrodenspitzen messen
Darauf achten, dass die Elektroden aus jeder Sicht
fluchten.
Elektroden-
schlüssel
spitze
