INHALTSVERZEICHNIS

1. Allgemeines ......................................................................... 2
2. Sicherheit ....................................................................... 2 - 4
A. Pumpentyp ........................................................................... 5
B. Anzahl der Auslässe ............................................................ 5
C. Revision ................................................................................ 5
D. Antriebsarten ....................................................................... 6
E. Antriebslage ......................................................................... 6
F. Behälter ................................................................................ 7
G. Zubehör ................................................................................ 8
3. Aufbau .................................................................................. 9
4. Wirkungsweise .......................................................... 10 - 11
5. Technische Daten .............................................................. 11
6. Pumpenaufstellung ........................................................... 12
7. Inbetriebnahme .................................................................. 13
8. Instandhaltung ........................................................... 14 - 15
9. Fehlersuche ....................................................................... 16
10. Schmierstoffe ..................................................................... 16
11. Schilder .............................................................................. 17
Seite 1 von 16
Betriebsanleitung

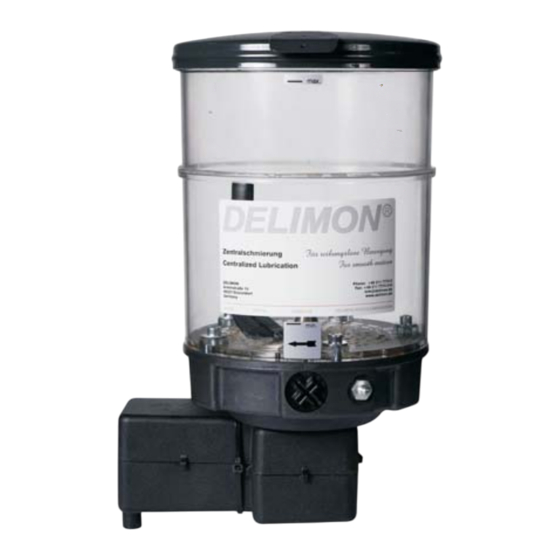

AUTOLUB-E
Seite
BA_2005_1_D_AUTOLUB_E
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BIJUR DELIMON AUTOLUB-E

  • Seite 1: Inhaltsverzeichnis

    Betriebsanleitung AUTOLUB-E INHALTSVERZEICHNIS Seite 1. Allgemeines ................. 2 2. Sicherheit ............... 2 – 4 A. Pumpentyp ................5 B. Anzahl der Auslässe ............5 C. Revision ................5 D. Antriebsarten ............... 6 E. Antriebslage ................. 6 F. Behälter ................7 G.
  • Seite 2: Allgemeines

    Allgemeines Vor der Inbetriebnahme empfehlen wir, die Betriebsanleitung sorgfältig durchzulesen, da wir für Schäden und Betriebsstörungen, die sich aus der Nichtbeachtung dieser Betriebsanleitung ergeben, keine Haftung übernehmen! Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Betreiber. Gegenüber Darstellungen und Angaben dieser Betriebsanleitung sind technische Änderungen, die zur Verbesserung der Pumpe notwendig werden, vorbehalten.
  • Seite 3: Personalqualifikation Und -Schulung

    Sicherheit (Fortsetzung) Personalqualifikation und -schulung Das Personal für Bedienung, Wartung, Inspektion und Montage muß die entsprechende Qualifikation für diese Arbeiten aufweisen. Verantwortungsbereich, Zuständigkeit und die Überwachung des Personals müssen durch den Betreiber geregelt sein. Liegen bei dem Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unterweisen.
  • Seite 4: Unzulässige Betriebsweisen

    Sicherheit (Fortsetzung) Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen der Maschine sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus entstehenden Folgen aufheben. Unzulässige Betriebsweisen Die Betriebssicherheit der gelieferten Maschine ist nur bei bestimmungsgemäßer Verwendung entsprechend Abschnitt 1 - Allgemeines -...
  • Seite 5: Allgemeine Produktmerkmale

    Gleichspannungsantrieb • Fördervolumen: wahlweise • Schmierstoff: Öl, Fett, Fließfett PUMPENTYP AUTOLUB-E ANZAHL DER AUSLÄSSE 1 – 3 Pumpenelemente sind einsetzbar. Saughub Entsprechend der Exzenterlage wird der Kolben durch Federkraft nach rechts gedrückt, so daß im Raum zwischen Rückschlagventil und Kolben ein Unterdruck entsteht. Der Kolben gibt im weiteren Saughub die Ansaugbohrungen frei.
  • Seite 6: Antriebsarten

    ANTRIEBSARTEN Antrieb mit Motor DC 24 V, Nenndrehzahl 18 min (Pos. 1) ANTRIEBSLAGE ohne BA_2005_1_D_AUTOLUB_E Seite 6 von 16...
  • Seite 7: Behälter

    BEHÄLTER 2 Liter Kunststoff 4 Liter Kunststoff BA_2005_1_D_AUTOLUB_E Seite 7 von 16...
  • Seite 8: Zubehör

    ZUBEHÖR Füllstandschalter für 2 und 4 l Kunststoffbehälter Der Füllstandschalter für die Schmierstoffpumpe Autolub-E mit Kunststoffbehälter besteht aus einem Näherungsschalter mit Gehäuse, angebautem Deckel und einem Stecker nach DIN 43650-A / ISO 4400. Bei Bedarf wird der Füllstandschalter anstelle des Deckels (Pos. 6) auf den Behälter (Pos. 8) montiert. Die technischen Daten sowie die Anschlußbelegung können bei Bestellung des Füllstandschalters einer...
  • Seite 9: Aufbau

    Aufbau BA_2005_1_D_AUTOLUB_E Seite 9 von 16...
  • Seite 10: Wirkungsweise

    Wirkungsweise Die Antriebswelle des Motors (Pos. 1) treibt den Exzenter (Pos. 19) und das Rührwerk (Pos. 4) an. Am Rührwerk (Pos. 4) befindet sich der Abstreifer (Pos. 5), der im Uhrzeigersinn die Behälterinnenwand freiwischt und so den Füllstand im Behälter (Pos. 6) gut erkennen läßt. Der Exzenter (Pos.
  • Seite 11: Technische Daten

    Wirkungsweise (Fortsetzung) Schaltbild Motor Technische Daten Förderdruck : ..........................max. 250 bar Fördervolumen je Pumpenelement : ..wahlweise 0,1 (1,8); 0,15 (2,7); oder 0,2 (3,6)cm³/Hub (cm³/min) Anzahl der Pumpenelemente : ....................1 bis 3 Stück Betriebstemperatur : ......................- 20° C bis + 80°C Verwendbare Schmierstoffe : Schmierfette auf Mineralölbasis NLGI-Klasse 000 bis 2 DIN 51818 (51825) Mineralöle mit einer Viskosität über 68 mm²/ bei Betriebstemperatur...
  • Seite 12: Pumpenaufstellung

    ACHTUNG Die Pumpe AUTOLUB-E darf nur in senkrechter Position montiert werden. Die AUTOLUB-E wird mit 2 Schrauben M 10, 2 Sechskantmuttern M 10 und 2 Federringen 10 an einer ebenen Fläche befestigt. Um eine schnelle und sichere Montage der Pumpe AUTOLUB-E zu gewährleisten, wird für das Bohren der Befestigungsbohrungen eine Bohrschablone mitgeliefert.
  • Seite 13: Inbetriebnahme

    Inbetriebnahme Befüllen Den Behälter (Pos. 6) der AUTOLUB-E nur mit sauberem Schmierstoff über den Kegelschmiernippel (Pos. 25), das Befüllventil mit Kupplung (Pos. 25) oder von oben durch Abnehmen des Deckels (Pos. 8) befüllen. Eventuell im Fett eingeschlossene Luftblasen entweichen beim Betrieb der Pumpe, so daß die Pumpe sich selbsttätig entlüftet.
  • Seite 14: Instandhaltung

    Diese Zylinderschrauben sind mit einem Klebstoff versehen, der nur eine zweimalige Verwendung zuläßt (siehe hierzu auch Demontage und Montage der AUTOLUB-E). Der Motor (Pos. 1) kann nur gemeinsam mit Kappe Oberteile (Pos. 23) bzw. Kappe Unterteil (Pos. 24) geliefert werden.
  • Seite 15 Instandhaltung (Fortsetzung) Demontage und Montage der AUTOLUB-E • Motor durch Fachpersonal abklemmen • Pumpe von der Maschine bzw. aus der Anlage entfernen. • Pumpenelement ausbauen • Deckel (Pos. 8) vom Behälter (Pos. 6) abziehen. ACHTUNG • Rührwerk (Pos. 4) abschrauben. Achtung Linksgewinde und schwergängig, da das Rührwerk mit Sicherungsmittel eingeklebt ist.
  • Seite 16: Fehlersuche

    Fehlersuche Störung Mögliche Ursache Beseitigung Pumpe fördert nicht min. Füllstand unterschritten Schmierstoff auffüllen und Entlüftungsvorgang vor-nehmen wie unter Inbetriebnahme beschrieben. (Behälter leer) Elektrischer Anschluß des Anschlußbelegung überprüfen, siehe dazu, Schaltbild Getriebemotors falsch gepolt Motor. Falsche Spannung Spannung überprüfen Spannungsversorgung unterbrochen Spannungunterbrechung überprüfen.
