BIJUR DELIMON BF-E Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
INHALTSVERZEICHNIS
1. Allgemeines ......................................................................... 2
2. Sicherheit ....................................................................... 2 - 4
A. Pumpentyp ........................................................................... 4
B. Anzahl der Auslässe ............................................................ 4
C. Revision ................................................................................ 5
D. Antriebsarten ....................................................................... 5
E. Antriebslage ......................................................................... 5
F. Behälter / Faßgröße ............................................................. 5
G. Zubehör ................................................................................ 5
3. Aufbau .................................................................................. 6
4. Wirkungsweise .................................................................... 7
5. Technische Daten .......................................................... 7 - 8
6. Inbetriebnahme ............................................................ 8 - 10
7. Wartung ...................................................................... 10 - 11
8. Schilder .............................................................................. 11
Seite 1 von 11
Betriebsanleitung
Pumpe BF-E
Seite
BA_2005_1_D_BFE
Inhaltsverzeichnis
Verwandte Anleitungen für BIJUR DELIMON BF-E
Inhaltszusammenfassung für BIJUR DELIMON BF-E
-
Seite 1: Inhaltsverzeichnis
Betriebsanleitung Pumpe BF-E INHALTSVERZEICHNIS Seite 1. Allgemeines ................. 2 2. Sicherheit ............... 2 – 4 A. Pumpentyp ................4 B. Anzahl der Auslässe ............4 C. Revision ................5 D. Antriebsarten ............... 5 E. Antriebslage ................. 5 F. Behälter / Faßgröße ............. 5 G. -
Seite 2: Allgemeines
Allgemeines Vor der Inbetriebnahme empfehlen wir, die Betriebsanleitung sorgfältig durchzulesen, da wir für Schäden und Betriebsstörungen, die sich aus der Nichtbeachtung dieser Betriebsanleitung ergeben, keine Haftung übernehmen! Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Betreiber. Gegenüber Darstellungen und Angaben dieser Betriebsanleitung sind technische Änderungen, die zur Verbesserung notwendig werden, vorbehalten. -
Seite 3: Personalqualifikation Und -Schulung
Sicherheit (Fortsetzung) Personalqualifikation und -schulung Das Personal für Bedienung, Wartung, Inspektion und Montage muß die entsprechende Qualifikation für diese Arbeiten aufweisen. Verantwortungsbereich, Zuständigkeit und die Überwachung des Personals müssen durch den Betreiber geregelt sein. Liegen bei dem Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unterweisen. -
Seite 4: Unzulässige Betriebsweisen
Sicherheit (Fortsetzung) Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen der Maschine sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus entstehenden Folgen aufheben. Unzulässige Betriebsweisen Die Betriebssicherheit der gelieferten Maschine ist nur bei bestimmungsgemäßer Verwendung entsprechend Abschnitt 1 - Allgemeines -... -
Seite 5: Revision
REVISION Stufe A ANTRIEBSARTEN Motor 230/400V / 260/460V (1500/1800 U/min) 50/60 Hz, 0,25 kW Motor 230/400V / 260/460V (3000/3600 U/min) 50/60 Hz, 0,55 kW ANTRIEBSLAGE ohne BEHÄLTER / FASSGRÖSSE 200 Liter ZUBEHÖR ohne Inhaltskontrolle Entlastungsleitung Inhaltskontrolle und Entlastungsleitung Aushebevorrichtung Aushebevorrichtung und Inhaltskontrolle Aushebevorrichtung und Entlastungsleitung Aushebevorrichtung und Inhaltskontrolle und Entlastungsleitung Aushebevorichtung... -
Seite 6: Aufbau

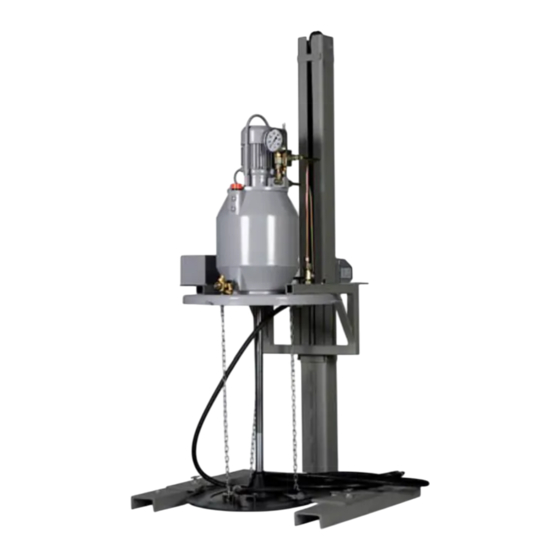

Aufbau Das Gerät besteht aus folgenden Baugruppen: Hydraulikaggregat mit Elektromotor, Fettpumpe mit Hydraulikmotor, Zentrierdeckel und Folgeplatte mit automatischem Belüftungsventil. BA_2005_1_D_BFE Seite 6 von 11... -
Seite 7: Wirkungsweise
Wirkungsweise Funktionsablauf: Die vom elektrischen Motor angetriebene Zahnradpumpe des Hydraulikaggregates versorgt den Hydraulikmotor der Fettpumpe ständig mit Öl. Sobald der Öldruck 10 bar erreicht hat, bedingt durch den auslaßseitigen Schmierstoffdruck von max. 320 bar, tritt die überschüssige Ölmenge am Sicherheitsventil aus. -
Seite 8: Inbetriebnahme
Technische Daten (Fortsetzung) Elektrische Daten der Inhaltskontrolle Kontaktart: ..........................1 Umschalter Schaltleistung: ..........................EIN 60 VA Schaltstrom: ............................ EIN 0,24 A Spannung max.: ..........................250 V AC Kontaktgabe Grundeinstellung bei ca..................10 ltr. Faßinhalt Verstellbereich: ......................... 0 – 20 ltr. Faßinhalt Schutzart: .............................. - Seite 9 Inbetriebnahme (Fortsetzung) Bemerkung • Beim Erneuern der vier Gummiventile sollten die beiden Gummiringe mit ausgetauscht werden. • Vor dem Einbau alle Teile mit Fett einreiben. • Die inneren Ventile und die Gummiringe der äußeren Ventile montieren. Zapfen der inneren Ventile abschneiden. •...
-
Seite 10: Wartung
Inbetriebnahme (Fortsetzung) Bevor der Sicherungsdraht eingesetzt wird, muß das Spiel der äußeren Ventile wie folgt eingestellt werden: • Abstand zwischen Einlaßventil und Ventilsitz 3,2 mm prüfen, Achsen in die oberen Kontermuttern eindrehen, bis Ventilabstand stimmt. • Untere und obere Kontermutter anziehen, ohne Einstellung zu verändern. Löcher der Kontermuttern abstimmen, Sicherungsdraht einsetzen und am Ende umbiegen. -
Seite 11: Schilder
Wartung (Fortsetzung) Auswechseln der Packung am Hydraulikmotor • Gehäuse in Schraubstock spannen. • Steigrohr vom Gehäuse abschrauben, soweit vom Gehäuse ziehen, daß der Bolzen entferntwerden kann. • Bolzen entfernen und Kolbenverbindungsstange vom Kolben schrauben. • Die sechs Befestigungsschraubenvom Gehäuse zum Zylinder lösen. •...
