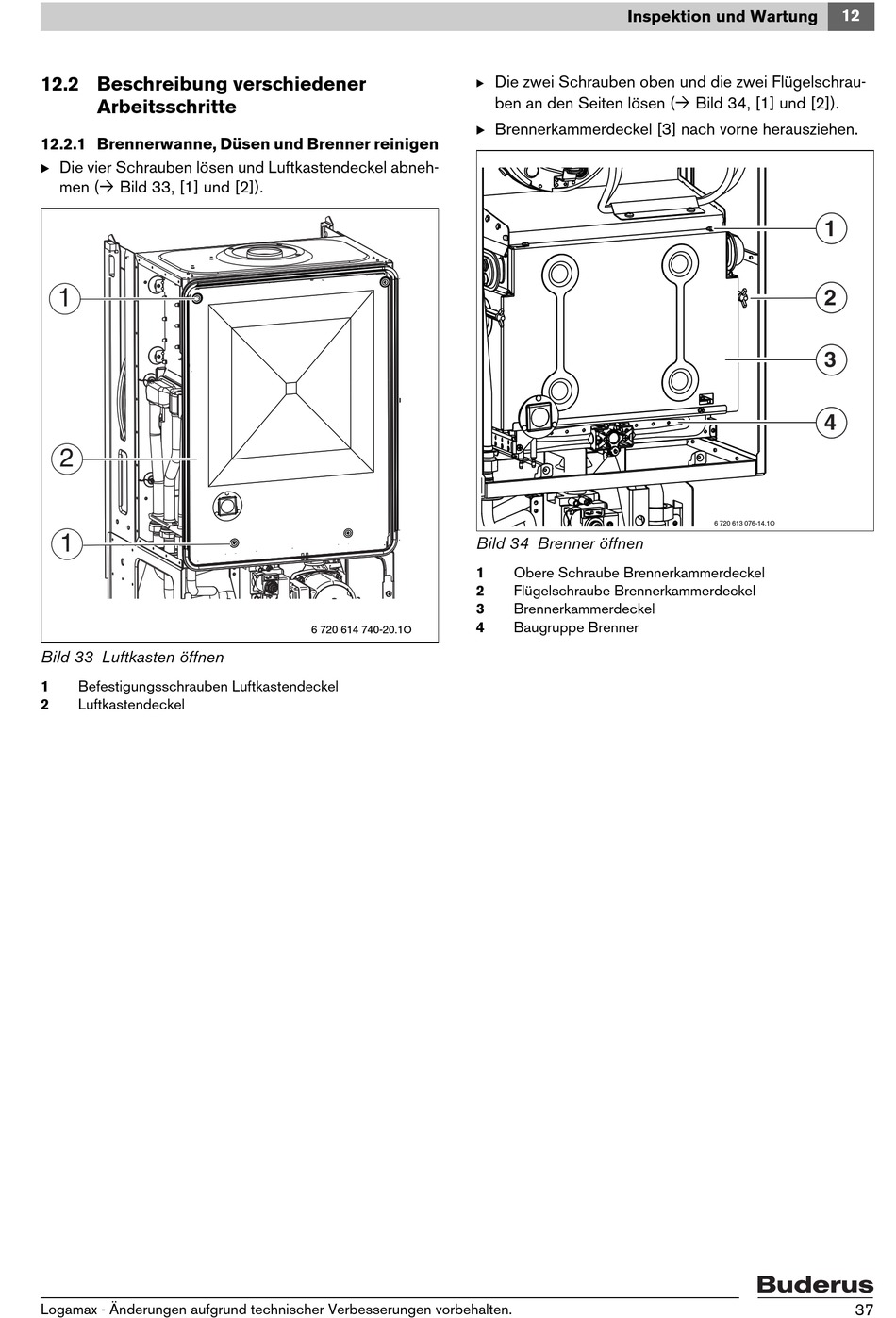

12.2 Beschreibung verschiedener
Arbeitsschritte
12.2.1 Brennerwanne, Düsen und Brenner reinigen
B Die vier Schrauben lösen und Luftkastendeckel abneh-
men ( Bild 33, [1] und [2]).
1
2
1
Bild 33 Luftkasten öffnen
1 Befestigungsschrauben Luftkastendeckel
2 Luftkastendeckel
Logamax - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B
B Brennerkammerdeckel [3] nach vorne herausziehen.
Bild 34 Brenner öffnen
1
2
3
4
6 720 614 740-20.1O
Inspektion und Wartung
Die zwei Schrauben oben und die zwei Flügelschrau-
ben an den Seiten lösen (
Obere Schraube Brennerkammerdeckel
Flügelschraube Brennerkammerdeckel
Brennerkammerdeckel
Baugruppe Brenner
12
Bild 34, [1] und [2]).
1
2
3
4
6 720 613 076-14.1O
