Pilz PNOZ mo4p Betriebsanleitung Seite 15

4D

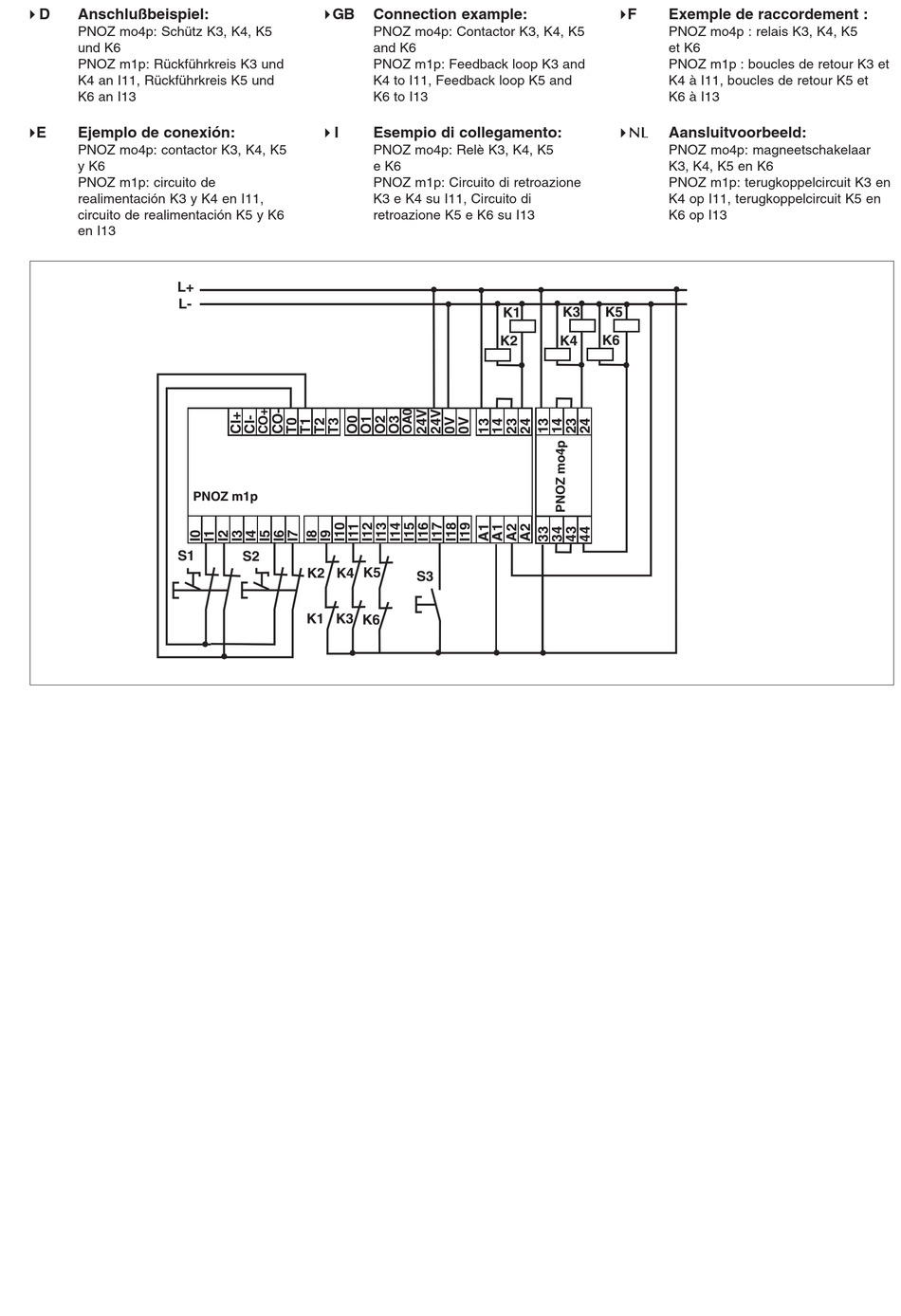

Anschlußbeispiel:
PNOZ mo4p: Schütz K3, K4, K5
und K6
PNOZ m1p: Rückführkreis K3 und
K4 an I11, Rückführkreis K5 und
K6 an I13
4 E
Ejemplo de conexión:
PNOZ mo4p: contactor K3, K4, K5
y K6
PNOZ m1p: circuito de
realimentación K3 y K4 en I11,
circuito de realimentación K5 y K6
en I13
4GB
Connection example:
PNOZ mo4p: Contactor K3, K4, K5
and K6
PNOZ m1p: Feedback loop K3 and
K4 to I11, Feedback loop K5 and
K6 to I13
4I
Esempio di collegamento:
PNOZ mo4p: Relè K3, K4, K5
e K6
PNOZ m1p: Circuito di retroazione
K3 e K4 su I11, Circuito di
retroazione K5 e K6 su I13
4 F
Exemple de raccordement :
PNOZ mo4p : relais K3, K4, K5
et K6
PNOZ m1p : boucles de retour K3 et
K4 à I11, boucles de retour K5 et
K6 à I13
NL
4
Aansluitvoorbeeld:
PNOZ mo4p: magneetschakelaar
K3, K4, K5 en K6
PNOZ m1p: terugkoppelcircuit K3 en
K4 op I11, terugkoppelcircuit K5 en
K6 op I13
