Bedienungs- und Installationsanweisung

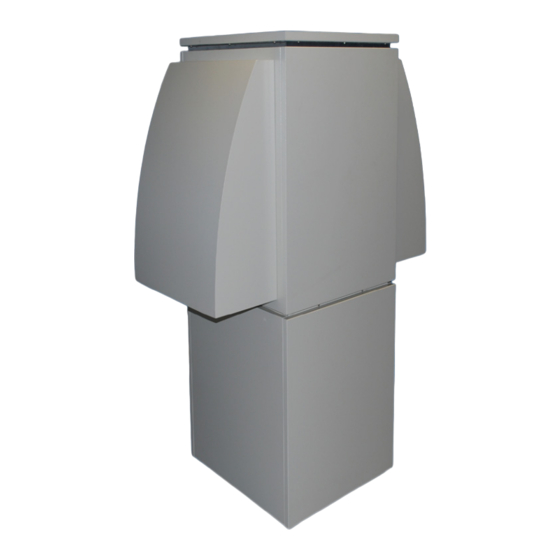

Luft-Wasser-Wärmepumpe
» » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » »
» » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » »
» » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » »
Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt
17.07.14
Bedienungs- und Installationsanweisung HWL-I
HWL
Tel.: +49(0)2821-7612-3
Fax: +49(0)2821-7612-76
1
Seite
von 40

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hautec HWL

Inhaltszusammenfassung für Hautec HWL

  • Seite 1 » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3...
  • Seite 2 Bedienungs- und Installationsanweisung HWL-I Lieber Kunde, wir freuen uns, das Sie sich zum Kauf einer HAUTEC Wär- mepumpe entschieden haben, die die Umweltwärme nutzt. So können Sie nun den Energieverbrauch und die Be- triebskosten für die Beheizung und Warmwasserbereitung auf ein Minimum senken.

  • Seite 3: Inhaltsverzeichnis

    Symbol Bibliothek für die Anschlußschemen 18.3 Kundendienst 13.3 Außenluft-Wasser Wärmepumpe mit Fuß- 18.4 Wartung bodenheizung, Pufferspeicher 18.5 CE – Kennzeichnung 13.4 wie 13.3 mit Warmwasserspeicher und Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...

  • Seite 4: Grundsätzliche Sicherheitsanweisungen

    Rückseite, weil dann Kupferrohre reißen könnten und Sollten Sie einen zusätzlichen Platten-Wärmetauscher Undichtigkeiten auch an Schraubverbindungen zwangs- zwischen der Wärmepumpe und dem Heizungsverteiler weise die Folge sind. einbauen, so ist dieser Kreislauf mit Hautec Frost Care (Monoethylenglykol) zu füllen. Richtlinien und Normen Hinweis: Grundsätzliche Sicherheitsanweisun- Die folgenden Richtlinien müssen während der Installation...

  • Seite 5: Energieeffizienz / Funktion

    Expansionsventil (4) wo der Druck reduziert wird. Dabei ten auf Seite 11. kühlt es ab, nimmt Wärme vom Verdampfer auf und der Nach der Installation des Heizungssystems muß die Anla- Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14...

  • Seite 6: Aufstellung

    Die Wärmepumpe auspacken und dann die Befes- tigungsschrauben von der Palette lösen. Es wird kein besonderes Werkzeug für die Installation von Anlage oder Zubehör benötigt. Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40...

  • Seite 7: Installation

    HWBW-K oder -S erfolgen bei Nutzung des nungen zu montieren. Rücklaufs einer Fußbodenheizung. Soll die Warmwasser- bereitung mit der Heizungswärmepumpe erfolgen, so ist eine Brauchwasservorrangschaltung mit einem Dreiwege- Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...

  • Seite 8: Warmwasser-Wärmepumpe

    Steuerungsleitungen für Außenfühler und Fernbe- • Versichern Sie sich, das der Kondensatablauf funk- dienung sind ebenfalls erforderlich. tioniert. Das Gerät muß über einen Trennschalter mit mindestens 3 Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...

  • Seite 9: Ausführung

    Schaltuhrprogramm 2 - Arbeitswoche einige wichtige Sicherheitsfunktionen kontrolliert werden. Der eingebaute elektronische Drucksensor auf der Nieder- druckseite schaltet das Gerät bei Unterschreiten von 1 bar Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite...

  • Seite 10: Abtauung Der Wärmepumpe Hwl-I

    Bitte darauf achten, das die Aluminiumlamellen dabei nicht verbogen werden. Es ist ebenfalls möglich durch einen leichten Luftstrahl aus dem Inneren des Ge- häuses durch den Verdampfer eine Reinigung zu erzielen. Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...

  • Seite 11: Hd - Hochdruckstörung

    * Die SC6021 Controller Fehler werden beim Auslesen des Fehlerspeichers angezeigt. Diese Auslesung kann aus- schließlich vom Fachmann erfolgen. Die Fehler 1,2,4,6,7,12,13,14,17 existieren hier nicht. Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite...

  • Seite 12: Elektro-Störungen

    Softstartes fehlerhaft. █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ 6x blinken: Frequenz unter 40 Hz oder über 70 Hz █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ 7x blinken: Motor ist nicht, oder nicht richtig angeschlos- █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...

  • Seite 13: Technische Angaben Zu Hwl-I

    Der Heizstab ist abhängig von der Leistung abzusichern. - 3 kW / 230V~/N/PE Abs. 1x16A - 9 kW / 400V~3/N/PE Abs. 3x16A - 18 kW / 400V~3/N/ PE Abs. 3x35A Eine Umschaltung des Kältekreises (Heizen/Kühlen) ist für alle Geräte lieferbar. Technische Änderungen bleiben vorbehalten. Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14...

  • Seite 14: Hydraulisches Anchluß Schema

    Gas-, Öl-, oder Festbrenn- ser Wärmepumpe stoffkessel Zentrale Gasheizung Abluft Warmwasser Wär- mepumpe Warmwasser Wärmepum- pe mit Heizungsrücklauf als Quelle. Wärmepumpe mit exter- nem Luft-Sole-Tauscher Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...

  • Seite 15: Ventil

    Verteiler Sicherheitsbausatz für Warnwasserspeicher Dreiwegeventil HBUV oder HQUV Brunneneinheit mit Saug- Umwälzpumpe und Schluckbrunnen Flexibler Anschluss- schlauch mit Absperrventil Dreiwegemischer Differenzdruck-Überström- Solar-Absorber ventil Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...

  • Seite 16: Außenluft-Wasser Wärmepumpe Mit Fußbodenheizung Und Pufferspeicher

    HWL-I-Fußbodenheizung, Pufferspeicher und Warmwasser durch HWBW-K Technische Änderungen vorbehalten Hautec GmbH * An der Molkerei 9 47551 Bedburg-Hau * Tel. 02812-76123 09.01.12 WL Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...
  • Seite 17 Warmwasserspeicher können Sie unseren technischen Daten entnehmen. 13/14 HBUV Bausätze sind in der Wärmepumpe integriert. HBSP HWPS Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Projekt: HWL-I-Fußbodenheizung,-Rücklaufspeicher mit Warmwasserspeicher externer Tauscher Technische Änderungen vorbehalten 17.07.14 Seite...
  • Seite 18 HWL-I-Fußbodenheizung, Pufferspeicher und Warmwasser durch HWBW-K Technische Änderungen vorbehalten und zusätzlicher Solarerwärmung Hautec GmbH * An der Molkerei 9 47551 Bedburg-Hau * Tel. 02812-76123 09.01.12 WL Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...

  • Seite 19: Außenluft-Wasser Wärmepumpe Mit Radiatorenheizung Und Pufferspeicher

    Wärmepumpe integriert. HBSP-WT HWPS Projekt: HWL-I Heizkörperanlage, Rücklaufspeicher und Warmwasserspeicher Technische Änderungen vorbehalten Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 mit internem Tauscher Hautec GmbH * An der Molkerei 9 47551 Bedburg-Hau * Tel. 02812-76123 17.07.14...
  • Seite 20 Warmwasserspeicher können Sie unseren technischen Daten entnehmen. Bausätze sind in der Wärmepumpe integriert. HWPS HBSP Projekt: Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 HWL-I Heizkörperanlage sowie Rücklaufspeicher und Warmwasserspeicher Technische Änderungen vorbehalten mit externem Tauscher Seite von 40 17.07.14...
  • Seite 21 HWL-I mit-Feststoff Kessel, Fußbodenheizung,-Rücklaufspeicher Technische Änderungen vorbehalten und Warmwasserspeicher mit exterem Tauscher Hautec GmbH * An der Molkerei 9 47551 Bedburg-Hau * Tel. 02812-76123 09.01.12 WL Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...

  • Seite 22: Außenluft-Wasser Wärmepumpe Mit Radiatorenheizung, Pufferspeicher Und Fremdwärmeerzeuger

    HWPS Bausätze sind in der Wärmepumpe integriert. Projekt: HWL-I-Bivalent mit Trennspeicher und Warmwasserspeicher mit innen liegendem Tauscher Technische Änderungen vorbehalten Hautec GmbH * An der Molkerei 9 47551 Bedburg-Hau * Tel. 02812-76123 Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3...
  • Seite 23 Legend for the wiring diagram of Hautec heat pumps Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76  Hautec GmbH An der Molkerei 9 D47551 Bedburg-Hau/ Hasselt  Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...

  • Seite 24: Steuerplan Controller Sc6021 Hwl

    Bedienungs- und Installationsanweisung HWL-I Schaltpläne 14.2 Steuerplan Controller SC6021 HWL Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...

  • Seite 25: Controller Sc6021 Steckverbindungsbelegung Fühler Hwl

    Bedienungs- und Installationsanweisung HWL-I Schaltpläne 14.3 Controller SC6021 Steckverbindungsbelegung Fühler HWL Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...
  • Seite 26 Bedienungs- und Installationsanweisung HWL-I Schaltpläne 14.4 Lastplan HWL Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...
  • Seite 27 Bedienungs- und Installationsanweisung HWL-I Schaltpläne 14.5 Elektro-Heizstab 9/18 kW Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...

  • Seite 28: Elektronischer Sanftanlauf Oder Sanftanlauf Mit Widerständen

    Bedienungs- und Installationsanweisung HWL-I Schaltpläne 14.6 Elektronischer Sanftanlauf oder Sanftanlauf mit Widerständen Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...

  • Seite 29: Honeywell Ansteuerung Elektronisches Ex-Ventil

    Bedienungs- und Installationsanweisung HWL-I Schaltpläne 14.7 Honeywell Ansteuerung elektronisches Ex-Ventil Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...

  • Seite 30: 15.1 Klemmenbelegung - Controller Sc 6021 Wpc

    Bedienungs- und Installationsanweisung HWL-I 15. Abbildung Steckerleiste Controller und Klemmleiste 15.1 Klemmenbelegung - Controller SC 6021 WPC Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...

  • Seite 31: 15.2 Klemmenbelegungsplan Hwl-I

    Bedienungs- und Installationsanweisung HWL-I Klemmenbelegungsplan 15.2 Klemmenbelegungsplan HWL-I Klemmleiste HWL-I Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...

  • Seite 32: 15.3 Klemmenbelegung - Controller Sc 6021 Wpc

    Bedienungs- und Installationsanweisung HWL-I 15. Abbildung Steckerleiste Controller und Klemmleiste 15.3 Klemmenbelegung - Controller SC 6021 WPC Fernbedienung HFB 6101 (Abweichungen sind entsprechend den jeweiligen Ausführungen möglich!) Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...

  • Seite 33: 16. Abmessungen Wärmepumpe Hwl-I

    Technische Maße Modell Technische Änderungen vorbehalten HWL-I HAUTEC GmbH An der Molkerei 9 Luft-Wasser-Wärmepumpe für Außen- und Innenaufstellung 47551 Bedburg-Hau  Tel 02821-762123 08.11.11-FH Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...
  • Seite 34 Bedienungs- und Installationsanweisung HWL-I Abmessungen Wärmepumpe HWL-I 16.2 Abmessungen Luftkanalfertigbauteile Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...

  • Seite 35: Seitenansicht Controller / Elektroanschluss Hwl-I

    Bedienungs- und Installationsanweisung HWL-I Abbildungen (Ausschnitte) Wärmepumpe HWL-I 17.1 Seitenansicht Controller / Elektroanschluss HWL-I 17.1 Seitenansicht Technik HWL-I Transportsicherung (vor Inbetriebnahme entfernen Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...

  • Seite 36: 17.2 Kältekreislauf Hwl-I

    Bedienungs- und Installationsanweisung HWL-I Abbildungen (Ausschnitte) Wärmepumpe HWL-I 17.2 Kältekreislauf HWL-I 25 - 48 Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 Seite von 40 17.07.14...

  • Seite 37: 18. Gewährleistung, Garantie, Kundendienst Und Wartung

    Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Eine Garantie auf 36 Monate für Heizungs-Wärmepumpen und zentrale Die Hautec–Wärmepumpen sind nach dem Stand der Technik und den Wohnungslüftungsgeräte ab Inbetriebnahmedatum, jedoch maximal 38 anerkannten sicherheitstechnischen Regeln der EU gebaut. Dennoch Monate ab Auslieferung Werk, wird gemäß...

  • Seite 38: Wartung

    Bedienungs- und Installationsanweisung HWL-I Region zuständigen autorisierten Systemtechnik-Kundendienst erfahren Sie über die zentrale Servicehotline der Hautec GmbH Deutschland. Hautec GmbH Geschäftsbereich Kundendienst An der Molkerei 9 47551 Bedburg-Hau Tel.-Nr.: +49(0)2821 761 23 Internet: www.hautec.eu Unseren Kundendienst erreichen Sie telefonisch, auch an Samstagen und Sonntagen sowie an Feiertagen.

  • Seite 39: Eg-Declaration Of Conformity

    Die Übereinstimmung des bezeichneten Produktes wird durch die vollständige Einhaltung folgender Normen nachgewiesen: EN 5501 4 Teil 1 EN 5501 4 Teil 2 EN 5501 4 Bedburg-Hau, 18.06.2012 Rechtsverbindliche Unterschrift Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3 Fax: +49(0)2821-7612-76 17.07.14 Seite von 40...

  • Seite 40: Bedienungs- Und Installationsanweisung Hwl-I

    » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » » cert Hautec GmbH An der Molkerei 9 D-47551 Bedburg-Hau/ Hasselt Tel.: +49(0)2821-7612-3...
