Differenzdruck- und Durchflußmesser
Media 4K

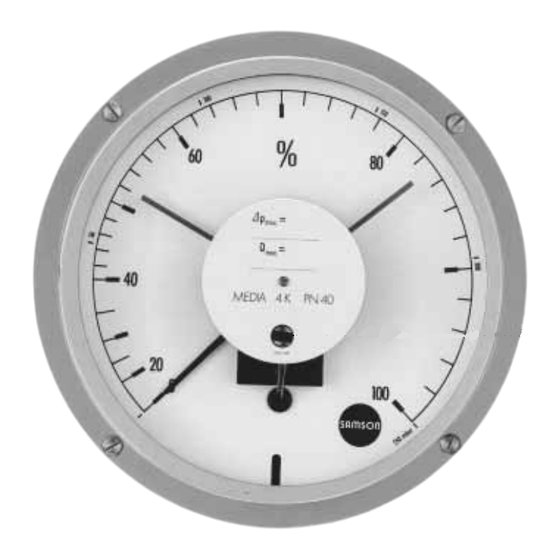

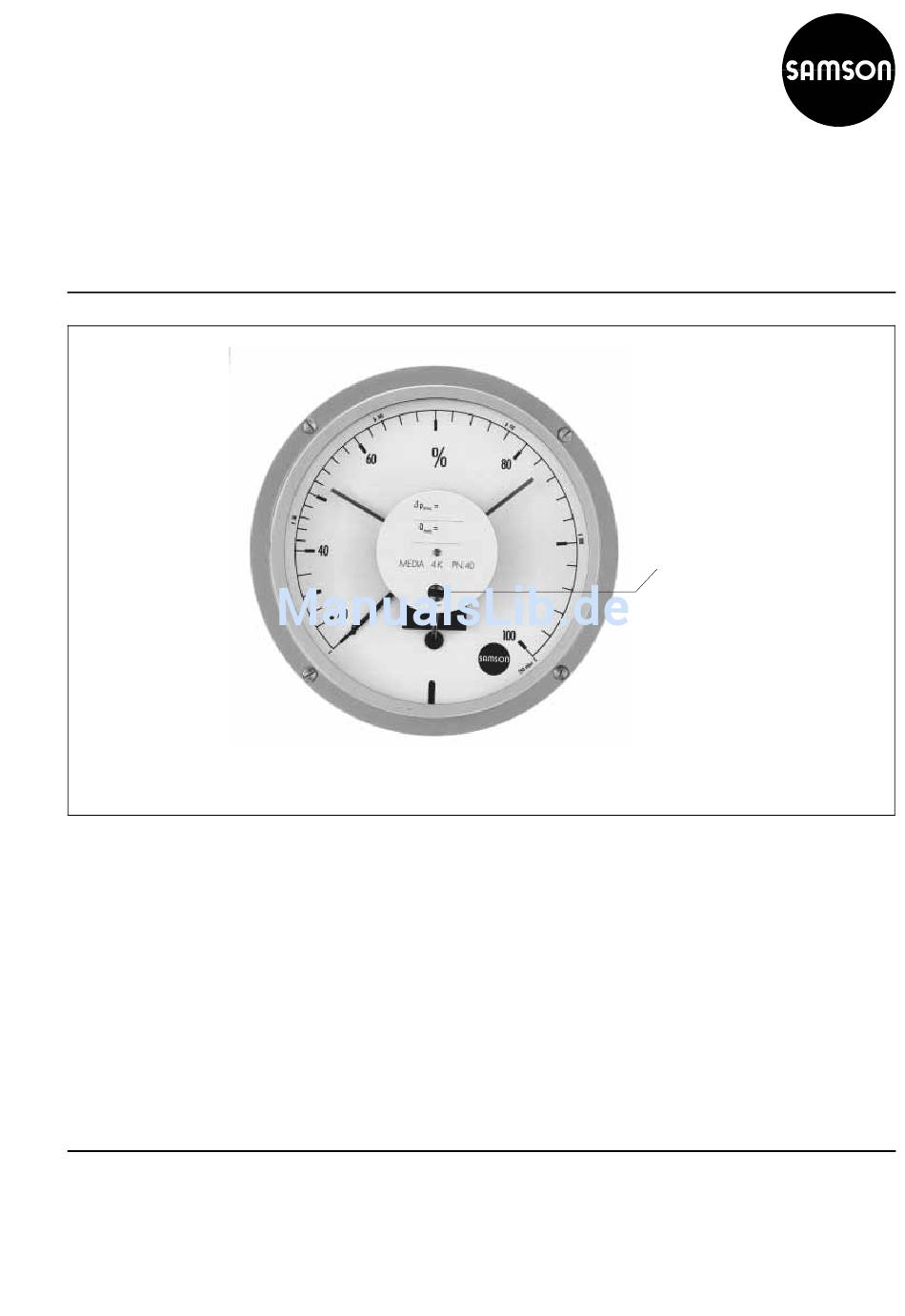

Bild 1 ⋅ Media 4K mit zwei Grenzkontakten
1. Aufbau und Wirkungsweise
Der Differenzdruck- und Durchflußmesser
Media 4K dient der Differenzdruckmessung
in industriellen und haustechnischen Anla-
gen. In Verbindung mit einer Meßblende als
Differenzdruckaufnehmer zeigt das Gerät
den Durchfluß an. Bei Erreichen eines ein-
stellbaren Grenzwertes erfolgt eine Kontakt-
gabe durch Schlitzinitiatoren.
Das Anzeigegerät Media 4K besteht im we-
Ausgabe April 1995
Nullpunkteinstellung (14)
sentlichen aus der Differenzdruckmeßzelle
mit Meßmembran und Meßfeder und dem
Anzeigegehäuse mit Zeigerwerk und Skala.
Bei Anwendung als Durchflußmesser ist ne-
ben dem Anzeigegerät ein Wirkdruckgeber
(Meßflansch oder Meßrohr) erforderlich.
Darüber hinaus müssen je nach Einsatz Zu-
behörteile wie Abgleichgefäße, Absperrar-
maturen oder Ventilblöcke (Absperr- und
Ausgleichsventil) verwendet werden.
Einbau- und Bedienungsanleitung
EB 9518

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson Media 4K

Inhaltszusammenfassung für Samson Media 4K

  • Seite 1 Differenzdruck- und Durchflußmesser Media 4K Nullpunkteinstellung (14) Bild 1 ⋅ Media 4K mit zwei Grenzkontakten 1. Aufbau und Wirkungsweise sentlichen aus der Differenzdruckmeßzelle mit Meßmembran und Meßfeder und dem Der Differenzdruck- und Durchflußmesser Anzeigegehäuse mit Zeigerwerk und Skala. Media 4K dient der Differenzdruckmessung Bei Anwendung als Durchflußmesser ist ne-...
  • Seite 2 ∆ Der Differenzdruck p = p – p (bzw. der Grenzkontakte: Die Zeigerwelle betätigt die Wirkdruck der Meßblende) erzeugt an der Grenzkontakteinrichtung mit den Steuerfah- Meßmembran (3) eine Kraft, die von der nen (11 und 11.1) und den roten Grenzwert- Meßfeder (2) ausgewogen wird.

  • Seite 3: Technische Daten

    1.1 Technische Daten Differenzdruckmesser mit Meßmembran für Meßspannen von 40 bis 600 mbar, 250 bis 1600 mbar oder 1600 bis 2500 mbar Meßspanne mbar max. 1000 1600 2500 min. 1000 1600 Nenndruck PN 40, einseitig überlastbar bis 40 bar Meßkammervolumen Plusseite: ca.

  • Seite 4: Anordnung Der Geräte

    2. Einbau bau ist in jedem Fall zu bevorzugen, nur wenn keine andere Möglichkeit besteht, vor 2.1 Anordnung der Geräte allem bei Dampfmessungen, kann der um- Die grundsätzliche Anordnung der verwen- gekehrte Einbau gewählt werden. Es emp- deten Geräte ist aus dem folgenden Einbau- fiehlt sich, dazu weitere Einzelheiten der schema zu ersehen.

  • Seite 5: Anzeigegerät Media 4K

    Ge- gerade Rohrlänge erforderlich. Bei von fälle mindestens 1 : 20 zu verlegen und zwar SAMSON gelieferten Meßrohren sind diese von der Blende aus oder von dem Punkt aus Rohrlängen durch die angeschweißten Kali- fallend, der eine Entlüftung ermöglicht.

  • Seite 6: Elektrischer Anschluß

    Grenzkontakte ist in der Tabelle Seite 10 dar- behörteile in Kap. 5). Vor dem Anschließen der Wirkdruckleitun- gestellt. gen Anschlüsse vorsichtig reinigen. Auf kei- nen Fall das Gerät mit Druckluft oder Druck- 2.5 Zubehör wasser durchspülen. 2.5.1 Absperr- und Ausgleichsventil Am Einbauort Gerät an Rohr, Wand oder Es empfiehlt sich, in die Wirkdruckleitungen Montageblech vibrationsfrei befestigen.

  • Seite 7: Bei Der Messung Von Dampf

    3. Inbetriebnahme 4. Bedienung 3.1 Bei der Messung von Dampf 4.1 Nullpunkt-Kontrolle Der Dampf sollte keine direkte Berührung mit Sind die Wirkdruckleitungen mit Absperr- der Arbeitsmembran des Gerätes haben. und Ausgleichsventilen versehen, kann auch Daher Wirkdruckleitungen unterhalb der Ab- während des Betriebes der Anlage der Null- punkt überprüft werden.

  • Seite 8: Meßspanne - Meßbereich

    4.3 Meßspanne — Meßbereich 4.3.2 Ändern des Meßbereiches durch Aus- tausch der Meßfeder (Bild 8) Die Meßspanne des Differenzdruck- und Durchflußmessers wird zum einen durch die Einstellung nur am Prüfstand! Meßkammer (drei Ausführungen, unter- Soll der Meßbereich über den der eingebau- schiedlich in Meßmembran (3) und Füh- ten Meßfeder hinausgehen, so ist nach der rungsfeder (6) und zum anderen durch die...
  • Seite 9 Meßbereich kleiner Meßbereich größer 16 19 Meßfeder Meßbereichsplatte Abtastrolle 15 Schrauben 16 Federplatte 17 Führungsplatte 18 Scheiben 19 Runddichtring 20 Federführung Bild 8 ⋅ Auswechseln der Meßfeder Bild 7 ⋅ Meßbereichsverstellung Meßkammer Meßbereich mbar Meßfeder Länge ±0,1 mm Draht ø mm Bestell- Nr.
  • Seite 10 Ausführung A Bestell- Nr. 1089-0961 Ausführung B Bestell- Nr. 1080-0962 Steigende Istwertanzeige: Steuerfahne taucht ein Steigende Istwertanzeige: Steuerfahne taucht aus Fallende Istwertanzeige: Steuerfahne taucht aus Fallende Istwertanzeige: Steuerfahne taucht ein Bestell- Nr. 1089-0963 Bestell- Nr. 1080-0960 Ausführung C Ausführung D Steuerfahnen tauchen bei Erreichen der Schalpunkte aus Steuerfahnen tauchen bei Erreichen der Schalpunkte ein Steigende Istwertanzeige: Steuerfahne1 taucht ein, 2 aus...

  • Seite 11: Auswechseln Der Kontakteinheit

    4.4 Schaltfunktion — Einstellung der Kon- Zifferblatt mit einer Schraube (oben Mitte) takte (nach Anschluß an das Transistorrelais, befestigen. Kap. 2.4.1) Den Steg der Nullpunktachse der neuen Kon- takteinheit nach Nut in der Achse des Anzei- Der oder die roten Kontaktanzeiger sind so gewerkes ausrichten.

  • Seite 12: Wandmontage

    Senkschraube M4 DIN 863 I ≥ s + 14 Ø180 SAMSON AG ⋅ MESS- UND REGELTECHNIK Weismüllerstraße 3 ⋅ D-60314 Frankfurt am Main Postfach 10 19 01 ⋅ D-60019 Frankfurt am Main EB 9518 Telefon (0 69) 4 00 90 ⋅ Telefax (0 69) 4 00 95 07...
