Energi Savr Node
Etape 2 : câblage de la tension secteur
L' Energi Savr Node QS fonctionne à 220-240 V . Suivre les
instructions ci-dessous pour câbler la tension secteur à l'unité
Energi Savr Node QS.
AVERTISSEMENT ! Risque de choc électrique pouvant
entraîner de graves blessures ou la mort. NE PAS
BRANCHER SOUS TENSION ! Couper l'alimentation à l'aide
du disjoncteur avant de câbler ou de réparer l'unité Energi
Savr Node QS.
Les boutons et les LED en façade de l'appareil sont utilisés
pour le diagnostic. Si le câblage est accessible lors de l'accès
aux boutons et aux LED, l'accès à l'appareil doit être effectué
par un électricien qualifié, conformément aux normes locales.
1. Couper l'alimentation.
2. Utiliser des conducteurs de 1,0 mm
caractéristiques du disjoncteur) pour le câblage de l'alimentation
secteur. Le dispositif consomme moins de 100 mA.
3. Dénuder l'isolation sur une longueur de 8 mm pour tous les fils
de tension secteur.

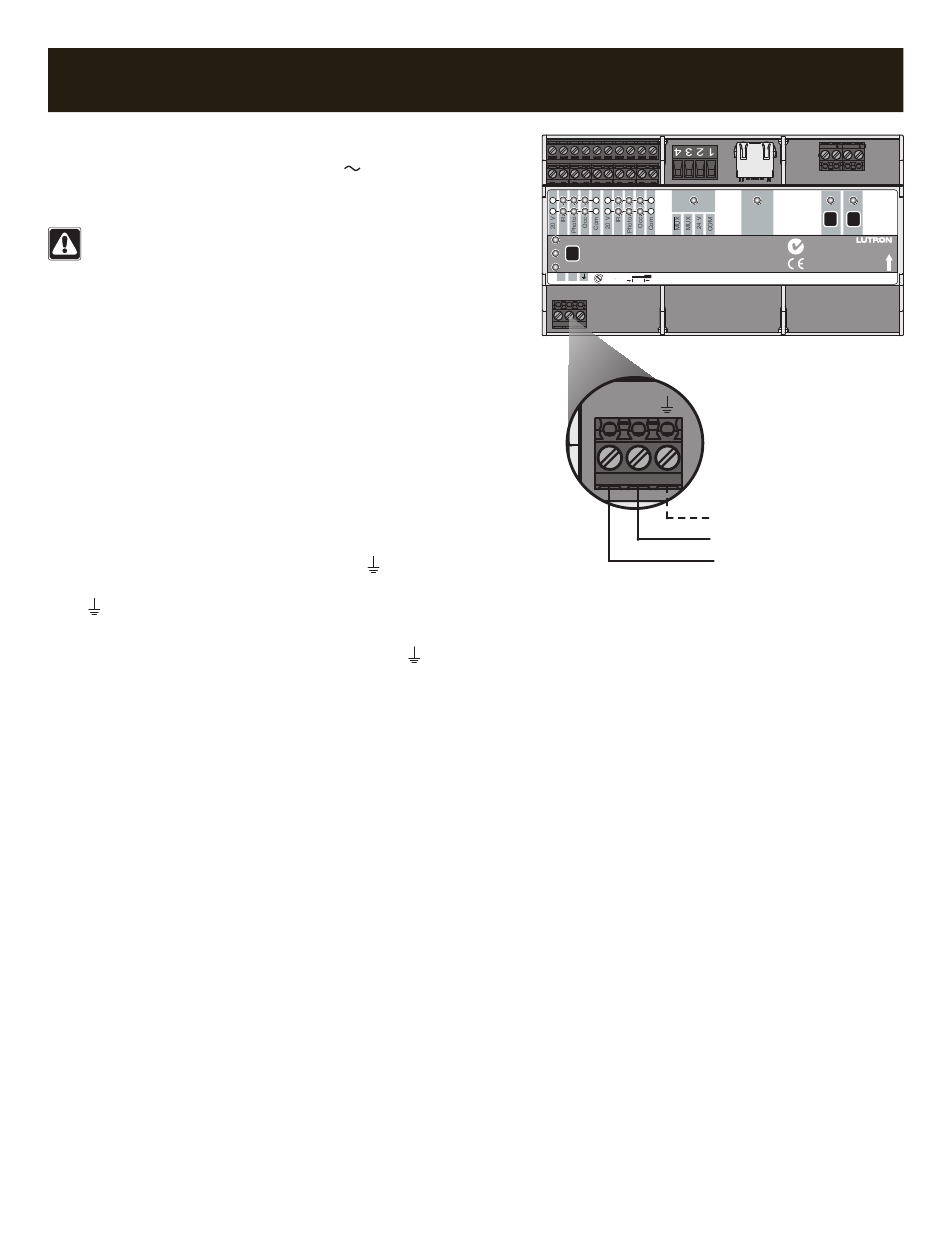

4. Câbler l'alimentation aux bornes repérées L, N et . Un bornier
à trois positions est fourni. Ne pas câbler les fils L ou N à la
borne .
5. Le couple d'installation recommandé est de 0,5 N·m
6. L' Energi Savr Node QS est reliée à la terre par la borne .
Fixer le fil de terre.
7. Refermer le couvercle avant du panneau.
8. Activer le disjoncteur pour alimenter l' Energi Savr Node QS.
Le voyant POWER de l'unité Energi Savr Node QS s'allume
en vert fixe lorsqu'il est correctement alimenté. Dans le cas
contraire, couper l'alimentation, vérifier le câblage secteur
et répéter cette étape.
9. Couper l'alimentation.
Remarque : si davantage d'espace de câblage est nécessaire,
l' Energi Savr Node QS peut être retirée du rail DIN
pendant le câblage. Suivre les instructions de l'étape 1 :
Montage de l' Energi Savr Node QS page 3.
Lutron 28
|
®
|
QS DALI Guide d'installation
TM
à 4,0 mm (selon les
2 2
1 1
3 3
1 1 2 2
QS
3 3 4 4
Energi Savr Node
Hi Temp
QSNE-2DAL-D
Test
Hi Temp
230 V~ 50/60 Hz 100 mA
www.lutron.com
Power +44.(0)20.7680.4481
L N
0,5 N m
8 mm
Test
Power
L N
0,5 N m
L N
Guide d'installation Energi Savr Node
2 2
4 4
Ethernet DALI 1 DALI 2
QS
TM
®
Z096
Energi S
N1771
QSNE-2DAL-
230 V~ 50/60 H
www.lutron.com
+44.(0)20.7680.4
V
D E
8 mm
Câblage du secteur
• 1,0 mm à 4,0 mm
2 2
• Longueur à dénuder :
8,0 mm
• Couple : 0,5 N m
•
