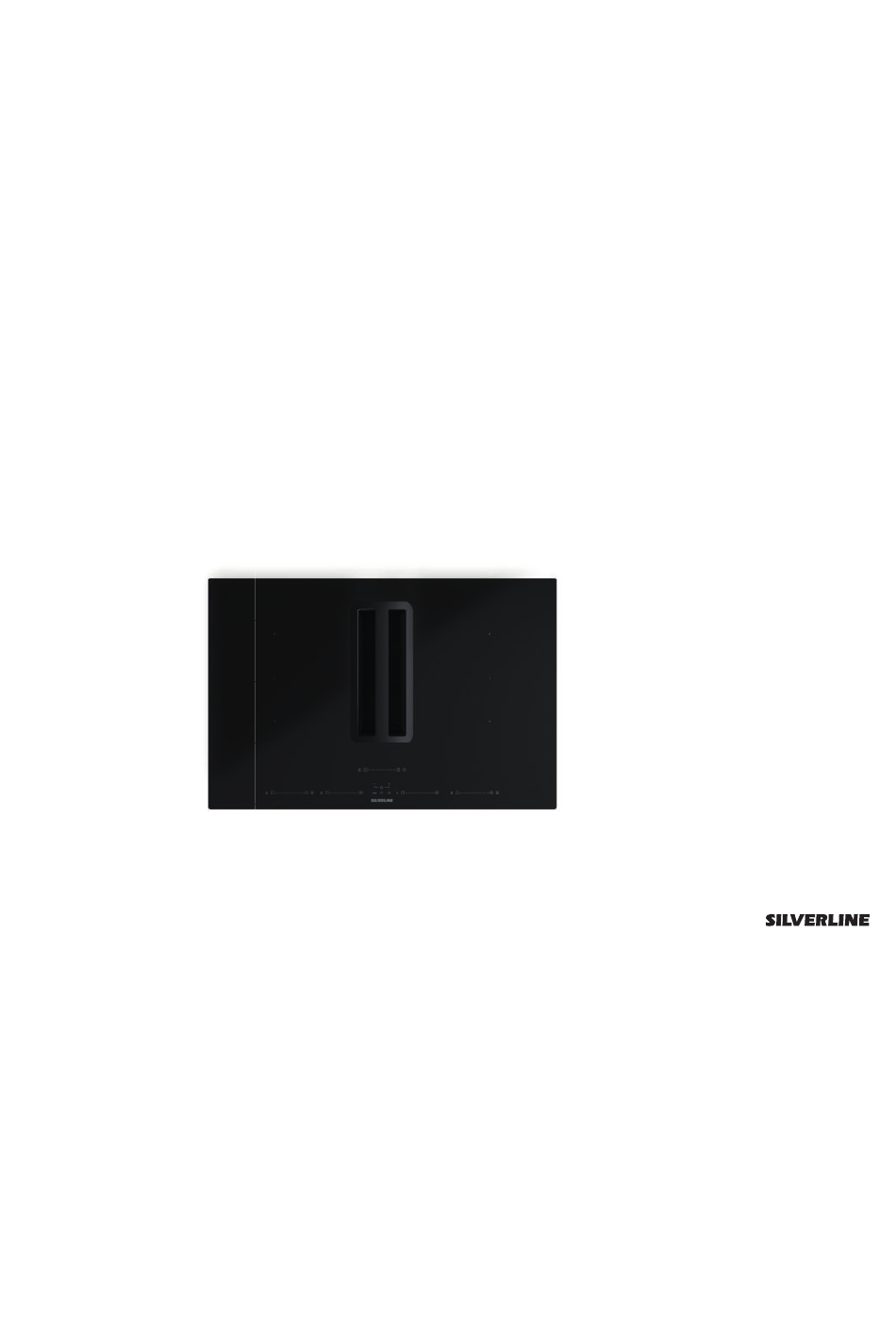

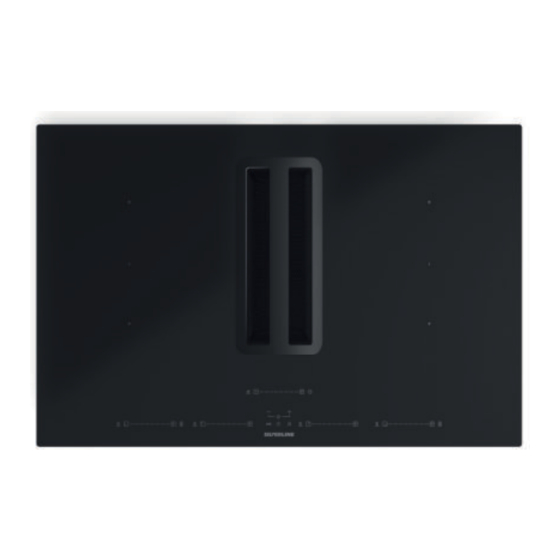

- Seite 1 Bedienungs- und Montageanleitung FLOW-IN Pro S Für folgende Modelle: FLPSK 820 ES FLPSK 820 ESR YT610.7170.07/ 17.04.2023 Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Telefon: +49 (0) 2181 -75668 -0 Telefax: +49 (0) 2181 -75668 -11 E-Mail: info@silverline24.de Internet: www.silverline24.de 1, de_DE ©SILVERLINE FLOW-IN Pro S 17.04.2023...
-
Seite 3: Ergänzende Anweisungen
Ergänzende Anweisungen Einleitung Vielen Dank, dass Sie sich für ein SILVERLINE Induktionskochfeld mit Kochfeldabzug (nachstehend "Gerät") entschieden haben. Diese Bedienungsanleitung und Sicherheitshinweise enthalten alle notwendigen Informationen für eine sichere Montage und störungs- freies und sicheres Bedienen. Bevor Sie das Gerät benutzen, lesen Sie bitte diese Anleitung und die Sicherheitsinformationen gründlich. - Seite 4 Ergänzende Anweisungen +49 (0) 2181 -75668 -11 E-Mail info@silverline24.de FLOW-IN Pro S 17.04.2023...
-
Seite 5: Inhaltsverzeichnis
5.2 Anwendung ohne Aktiv-Kohlefilter im Abluftbetrieb..22 5.3 Stromanschluss............23 Installation und Montage ..........24 6.1 FLOW-IN Pro S Ansicht und Maße......25 6.2 Montage ..............26 6.3 Montage Umluftbetrieb für Modell FLPSK 820 ES ..29 6.4 Montage Umluftbetrieb für Modell FLPSK 820 ESR... 32 Anschlussplan .............. - Seite 6 11.1.4 Abdeckrahmen für Rohrdurchgang Bodenplatte..61 11.1.5 Edelstahl-Seitenleisten (1 Paar)......61 11.1.6 Schwarze-Seitenleisten (1 Paar)......61 11.1.7 Active-Flex Kohlefilter (AFK 290, Austauschfilter). 62 11.1.8 Longlife-Aktivkohle-Keramik-Wabenfilter (AF 290 SET, regenerierbar)..........62 11.1.9 Metallfettfilter............62 Technische Daten ............63 Typenschild............... 64 Garantie................65 FLOW-IN Pro S 17.04.2023...
-
Seite 7: Zu Ihrer Sicherheit
Tipps und Empfehlungen Dieses Symbol hebt nützliche Tipps und Empfeh- lungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. Besondere Sicherheitshinweise Um auf besondere Gefahren aufmerksam zu machen, werden in Sicherheitshinweisen folgende Symbole eingesetzt: 17.04.2023 FLOW-IN Pro S... - Seite 8 Zur Hervorhebung von Handlungsanweisungen, Ergebnissen, Auf- listungen, Verweisen und anderen Elementen werden in dieser Anleitung folgende Kennzeichnungen verwendet: Kennzeichnung Erläuterung Schritt-für-Schritt-Handlungsanweisungen Ergebnisse von Handlungsschritten ð Verweise auf Abschnitte dieser Anleitung und auf mitgeltende Unterlagen Auflistungen ohne festgelegte Reihenfolge FLOW-IN Pro S 17.04.2023...
-
Seite 9: Bestimmungsgemäße Verwendung
Fettablagerungen im Metalfettfilter zu verhindern. Diese können sich entzünden. Falls erforderlich, den Metallfettfilter gegen einen neuen austauschen. Vermeiden Sie offenes Feuer und Flammen in der Nähe des Gerätes. Betreiben Sie das Gerät nie unbeaufsichtigt. Jeder Kochvorgang sollte immer überwacht werden. 17.04.2023 FLOW-IN Pro S... -
Seite 10: Spannungsversorgung
Ort transportieren. Bewahren Sie deshalb die Verpackung auf. 1.7 Montage Montieren Sie das Gerät mithilfe von einer oder zwei Per- sonen. Benutzen Sie Arbeitshandschuhe während der Montage, da sich im Gerät scharfkantige Komponente befinden können. FLOW-IN Pro S 17.04.2023... -
Seite 11: Betrieb
Reinigungs- und Wartungsvorgänge des Gerätes dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. 1.11 Entsorgung Verpackung Das Symbol in Abb. 1 weist auf umweltfreundliche, wiederverwert- bare Materialien der Verpackung hin. Entsorgen Sie diese in dafür vorgesehene Entsorgungsbehälter. Abb. 1: Recycling 17.04.2023 FLOW-IN Pro S... - Seite 12 Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Abb. 2: Elektroschrott – Lassen Sie Elektroschrott und Elektronikkom- ponenten von zugelassenen Fachbetrieben entsorgen. – Holen Sie im Zweifelsfall Auskunft zur umwelt- gerechten Entsorgung bei der örtlichen Kom- munalbehörde oder Entsorgungsfachbetrieben ein. FLOW-IN Pro S 17.04.2023...
-
Seite 13: Produktinformation
Produktinformation Bedienfeld Produktinformation 2.1 Bedienfeld Das Bedienfeld des FLOW-IN Pro S besteht aus Sensortasten, die für eine vordefinierte Zeit gedrückt werden müssen um eine bestimmte Aktion auszuführen. Die Ausführung wird durch ein akustisches Signal und eine entsprechende Anzeige bestätigt. Halten Sie das Bedienfeld stets sauber und trocken. Feuchtigkeit kann die Funktion beeinträchtigen. - Seite 14 Produktinformation Bedienfeld Halten Sie das Bedienfeld stets sauber und tro- cken. Feuchtigkeit kann die Funktion beeinträch- tigen. Kein Kochgeschirr in die Nähe der Anzeigen und Sensoren ziehen. Die Elektronik kann über- hitzen. FLOW-IN Pro S 17.04.2023...
-
Seite 15: Kochen Mit Induktion
Für ein gutes Kochergebnis sollte der ferromagnetische Bereich des Topfbodens der Größe der Kochstelle entsprechen. Wenn das Geschirr auf einer Kochstelle nicht erkannt wird, versuchen Sie es noch einmal auf einer Kochstelle mit kleinerem Durchmesser. Eigenschaften des Geschirrbodens 17.04.2023 FLOW-IN Pro S... - Seite 16 Edelstahl, so wird Zeit und Energie gespart. Ver- wenden Sie Geschirr mit flachem Boden, unebene Geschirrböden beeinträchtigen die Wärmezufuhr. empfohlenes Kochgeschirr Abb. 5 VORSICHT! Verwenden Sie Geschirr mit flachem Boden, unebene Geschirrböden beeinträchtigen die Wär- mezufuhr. FLOW-IN Pro S 17.04.2023...
- Seite 17 Nur Reinigungsmittel verwenden, die für Koch- felder dieser Art geeignet sind. - Töpfe und Pfannen anheben und nicht ver- schieben. - Übergelaufene Speisen sofort mit einem Glassc- haber entfernen. - Kochfeld nicht als Arbeits- oder Abstellfläche ver- wenden. 17.04.2023 FLOW-IN Pro S...
- Seite 18 Kochgeschirrs, beim Kochen auftreten – Brummen, Pfeifen, Surren, Klicken. Mögliche Ursachen: – Bei Verwendung von hohen Leistungsstufen. – Bei Verwendung von Kochgeschirr mit Böden, die aus verschiedenen Materialien bestehen. – Wenn der Lüfter vom Kochfeld in Betrieb ist. FLOW-IN Pro S 17.04.2023...
-
Seite 19: Verpackung Und Lieferumfang
Kinder und Menschen, die Gefahren nicht abschätzen können, unzugänglich ist. Installieren Sie das Gerät nicht auf Haushaltsge- räten, Kühlern, Geschirrspülern, Öfen, Backöfen, Waschmaschinen oder Trocknern. Arbeitsplatten, Wände und Dichtungsstreifen müssen aus einem hitzebeständigen Material (ca. 120 °C) bestehen. 17.04.2023 FLOW-IN Pro S... -
Seite 20: Lieferumfang Für Flpsk 820 Es / Flpsk 820 Esr
Abb. 7: Lieferumfang FLPSK 820 ES Induktionskochfeld mit integriertem Dunstabzug Dichtungsband Metallfettfilter Bedienungsanleitung Randabsaugungsplatte Schrauben Kondenswasser Behälter 10- Adapter für Rückwand (optional) Aufnahmegitter für Aktivkohlefilter (AFK 290) 11- Flex-Rohr (optional) Aktivkohlefilter (optional, AFK 290 oder AF 290 SET) FLOW-IN Pro S 17.04.2023... -
Seite 21: Lieferumfang Für Flpsk 820 Esr
Dichtungsband für Pos. 5, 6 und 7 Metallfettfilter Dichtungsband Randabsaugungsplatte 10- Aufnahmegitter für Aktivkohlefilter (AFK 290) Kondenswasser-Behälter 11- Aktivkohlefilter (optional, AFK 290 oder AF 290 Flachkanal SET) 90 Grad Bogen lang 12 Bedienungsanleitung 90 Grad Bogen kurz 17.04.2023 FLOW-IN Pro S... -
Seite 22: Vor Dem Montagevorgang Berücksichtigen
Im Abluftbetrieb werden die Kochdünste von dem Dunstabzug über die Randabsaugungsplatte abgesogen, durch den Metallfettfilter geführt und durch das Abluftrohr ins Freie geleitet. Aktivkohlefilter werden im Abluftbetrieb nicht benötigt. Vorteile (ggü. Umluftbetrieb) keine Aktivkohlefilter erforderlich höhere Absaugleistung niedrigerer Geräuschpegel geringere Geruchsbelästigung geringere Kondenswasserbildung FLOW-IN Pro S 17.04.2023... -
Seite 23: Stromanschluss
Steckdose besteht Stromschlagge- fahr. – Wenden Sie sich an eine Elektrofachkraft, wenn Sie eine zusätzliche Steckdose benö- tigen. Montieren Sie das Gerät so, dass auch nach der Montage des Netzkabels ein leichter Zugriff ermög- licht wird. 17.04.2023 FLOW-IN Pro S... -
Seite 24: Installation Und Montage
Schneiden. Die geschnittenen Oberflächen hit- zebeständig und wasserdicht isolieren. Damit unter der 600 mm tiefen Arbeitsplatte ausreichend Stauraum vorhanden ist, wurde die Kompakteinheit FLOW-IN Pro S mit einer äußerst geringen Höhe von nur 210 mm und Abluftausgang nach hinten entwickelt. -
Seite 25: Flow-In Pro S Ansicht Und Maße
Installation und Montage FLOW-IN Pro S Ansicht und Maße 6.1 FLOW-IN Pro S Ansicht und Maße 140,5 Abb. 10: FLOW-IN Pro S von oben / vorne / von der Seite 17.04.2023 FLOW-IN Pro S... -
Seite 26: Montage
- keine Anforderungen und Einschränkungen geräteseitig Maße in der Darstellung Abb. 10 sind in mm angegeben. Abb. 11 Bei Flächenbündiger Montage bitte die vorgegebenen Maße berücksichtigen (Abb. 12 und Abb. 13). Abb. 12 784 2 Abb. 13 FLOW-IN Pro S 17.04.2023... - Seite 27 Installation und Montage Montage Kochfeld Abb. 14: Maße in der Darstellung Abb. 13 sind in mm angegeben. 17.04.2023 FLOW-IN Pro S...
- Seite 28 1- Hitzebeständiges Silikon 2- Dichtungsband Verfugen Sie nach Abschluss der Montagearbeiten das Gerät mit hitzebeständiger Silikondichtmasse (Abb. 17). Bei der Verwendung von Silikon oder ähnlichem, Abb. 17: Aufliegende Montage Herstellerangabe vom Silikon zur Verwendung und Reinigung beachten. FLOW-IN Pro S 17.04.2023...
-
Seite 29: Montage Umluftbetrieb Für Modell Flpsk 820 Es
Abb. 18 780 - 850 Abb. 19 Sägen Sie den Ausschnitt für den Adapter an der Rückwand Ihres 780 - 850 Unterschrankes, entsprechend der Schnittmaße und Position, aus Abb. 19 und Abb. 20. Abb. 20 Abb. 21 17.04.2023 FLOW-IN Pro S... - Seite 30 Arbeitsplatte einsetzten, legen Sie es verkehrt herum auf die Arbeitsplatte, um das Dichtungsband zu verkleben (Abb. 24). Achten Sie bei der gesamten Montage auf einen sauberen Arbeitsplatz um Schäden, wie z.B. Kratzer an der Glasoberfläche etc. an ihrem Gerät zu vermeiden. Abb. 24 FLOW-IN Pro S 17.04.2023...
- Seite 31 Das Gerät wie in der Darstellung angezeigt in den Ausschnitt der Arbeitsplatte einsetzten. Kippen Sie das Gerät nach hinten (Abb. 28/1). Setzen Sie es mit der Rückseite zuerst in den Ausschnitt ein (Abb. 28/A) und setzten dann die Vorderseite ein (Abb. 28/B). Abb. 28 17.04.2023 FLOW-IN Pro S...
-
Seite 32: Montage Umluftbetrieb Für Modell Flpsk 820 Esr
Berücksichtigen Sie vor Beginn der Montage die Montageabmes- sungen, um Ihre Arbeitsplatte vorzubereiten (Abb. 30). Zum herausnehmen des Behälters für Kondenswasser sind 450 mm Platz erforderlich. max. 460 Abb. 30 Abb. 31/B: Abdeckblende für den Sockel (optional erhältlich) Abb. 31 FLOW-IN Pro S 17.04.2023... - Seite 33 Abb. 32 1- Randabsaugungsplatte 2- Metallfettfilter Nehmen Sie vor der Montage die Randabsaugungsplatte und den Metallfettfilter aus dem Gerät, um zu verhindern dass diese bei den Montagearbeiten herausfallen und das Gerät beschädigen (Abb. 33). Abb. 33 17.04.2023 FLOW-IN Pro S...
- Seite 34 Abb. 34 Gemäß der Darstellung das Dichtungsband aufkleben (Abb. 35). Abb. 35 1- 90 Grad Kanalbogen (kurz) Montieren Sie das kurze 90 Grad Kanalbogen wie in der Darstel- lung in Pfeilrichtung (Abb. 36). Abb. 36 FLOW-IN Pro S 17.04.2023...
- Seite 35 Rückseite zuerst in den Ausschnitt ein (Abb. Abb. 38/A) und setzten dann die Vorderseite ein (Abb. 38/B). Abb. 38 1- 90 Grad Kanalbogen (kurz) 2- Flachkanal Befestigen Sie den Flachkanal wie in der Darstellung in Pfeilrich- tung (Abb. 39). Abb. 39 17.04.2023 FLOW-IN Pro S...
- Seite 36 Sie es wie in der Darstellung in Pfeilrichtung mit dem Flachkanal (Abb. 41). Abb. 41 Optional können Sie einen weiteren Flachkanal und eine Abdeck- blende für den Sockel (als Zubehör bei Silverline erhältlich) mon- tieren (Abb. 42). Abb. 42 FLOW-IN Pro S...
-
Seite 37: Anschlussplan
Anschlussplan Anschlussplan WARNUNG! Elektrotechnische Arbeiten nur durch qualifizierte Elektrofachkräfte. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie. Die Kabel in blau und grau dürfen nicht getrennt ange- schlossen werden!! 220-240V 220-240V 220-240V Abb. 43 17.04.2023 FLOW-IN Pro S... -
Seite 38: Bedienung
Schalten Sie das Gerät immer ein, um Korrosi- onsschäden durch Kondenswasserbildung zu verhindern. 8.2 Anzeige Anzeige Symbole Beschreibung Leistungsstufen Boost-Funktion Betriebszustand Auto-Mode-Funktion Kein Topf oder nicht geeigneter Topf auf dem Koch- feld Warmhaltefunktion Standby-Modus Pausenmodus Metallfettfilterwarnung Aktivkohlefilterwarnung Timer-Anzeige Fehleranzeige FLOW-IN Pro S 17.04.2023... -
Seite 39: Bedienfeld Dunstabzug-Steuerung
Sie die Symboltaste ( ) (Abb. 48). In der Anzeige erscheint ein P. Abb. 48 Die Boost-Stufe ist für ca. 9 Minuten aktiv, danach schaltet sich ihr Gerät wieder in die nächst niedrigere Leistungsstufe zurück. 17.04.2023 FLOW-IN Pro S... -
Seite 40: Dunstabzug Automatikbetrieb
Die maximale einstellbare Zeit des Timers ist auf 95 Minuten begrenzt. Die gewünschte Zeit kann in Schritten von 5 Minuten ein- gestellt werden. Durch längeres Drücken der Sensortasten oder kann der Timer in Schritten von 10 Minuten eingestellt werden. FLOW-IN Pro S 17.04.2023... -
Seite 41: Metallfettfilter
(je nach Kochverhalten und Kochintensität, ca. 60 Stunden), blinkt für ca. 5 Sekunden lang ein Filtersyymbol in der Anzeige auf. Nach den 5 Sekunden erscheint das Filtersymbol dauerhaft in der Anzeige bis es nach der Reinigung oder Austausch des Metallfett- filters gelöscht wird. 17.04.2023 FLOW-IN Pro S... -
Seite 42: Aktivkohlefilter
Wenn der Countdown des Metallfettfilters und des Aktiv-Kohlefil- ters gleichzeitig oder nacheinander endet und die Symbole als Benachrichtigung auf dem Bedienfeld angezeigt werden, muss zuerst der Metallfettfilter und dann Aktivkohlefilter zurückgesetzt werden. (Abb. 61) siehe (8.3.3 /8.3.4.) Abb. 61 FLOW-IN Pro S 17.04.2023... -
Seite 43: Bedienfeld Kochfeld-Steuerung
Ihr Gerät zu aktivieren. Wenn Ihr Gerät eingeschaltet ist ertönt ein kurzer Signalton und es wechselt in den Standby-Modus (Abb. 63). Abb. 63 Wenn innerhalb von einer Minute keine weitere Bedienung erfolgt, schaltet sich das Gerät automatisch ab. 17.04.2023 FLOW-IN Pro S... -
Seite 44: Warmhaltefunktion
Die Boost-Stufe ist für ca. 5 Minuten aktiv, danach schaltet sich ihr Gerät wieder in die nächst niedrigere Leistungsstufe zurück. 8.4.4 Brückenfunktion Ihr Gerät ist mit einer Brückenfunktion ausgestattet. Kochfeld 1+2 und Kochfeld 3+4 können jeweils zu einem einzelnen großen Kochfeld zusammengeschaltet werden (Abb. 65). Abb. 65 FLOW-IN Pro S 17.04.2023... -
Seite 45: Timer
3 Sekunden nach der gewünschten Zeiteingabe blinkt diese in der Anzeige des jeweiligen Kochfeldes auf (Abb. 68). Abb. 68 Wenn der Timer abgelaufen ist, ertönt für ca. 30 Sekunden lang ein Signalton und die Timer-Anzeige erlischt. 17.04.2023 FLOW-IN Pro S... - Seite 46 Wenn das Kochgeschirr vom Kochfeld entfernt wird wechselt dieser nach ca. 1 Minute in den Standby-Modus und nach ca. einer weiteren Minute Schaltet sich das Kochfeld ab. Die Zeiten Ihres Kochfeldes bei verschiedenen Leistungsstufen sind in der folgenden Tabelle auf- geführt. FLOW-IN Pro S 17.04.2023...
- Seite 47 Bedienung Bedienfeld Kochfeld-Steuerung > Timer Leistungs- stufen Standard- laufzeit (Min.) 17.04.2023 FLOW-IN Pro S...
-
Seite 48: Fehleranzeige Und Fehlerbehebung
„F1“ ØInduktionsmodul ØBedienelektronik ersetzen defekt; ØErsetzen Sie die Bedienelektronik Ausfall des Spu- Timer- ØErsetzen Sie den Spu- ØSpulentemperatur- lentemperatur- Anzeige: sensor defekt lentemperatursensor sensors (Kurz- F3 Die schluss oder defekte Unterbrechung). Kochzo- nenan- zeige zeigt „E“ FLOW-IN Pro S 17.04.2023... - Seite 49 (zu niedrig) E4 Die gemessen wurde. ist. Schalten Sie das defekte Gerät ein, nachdem die Kochzo- Stromversorgung normal nenan- ist. zeige Tauschen sie das Indukti- zeigt „E“ onsmodul, wenn E4E nach dem Austausch des Lüfters wieder erscheint. 17.04.2023 FLOW-IN Pro S...
- Seite 50 Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt Sicherung im Sicherungskasten aus- schalten. Kundendienst rufen. Bei Schäden durch unsachgemäße Reparaturen und falschen Anschluss besteht kein Anspruch auf Garantie. FLOW-IN Pro S 17.04.2023...
-
Seite 51: Wartung, Reinigung Und Aufbewahren
Entfernen Sie vor dem Reinigen jeglichen Schmuck an Armen und Händen. Verwenden Sie keine Reinigungsmittel, solange das Kochfeld heiß ist, dadurch können Flecken entstehen. Stellen Sie sicher, dass alle Reste des verwendeten Reini- gungsmittels entfernt werden. 17.04.2023 FLOW-IN Pro S... -
Seite 52: Reinigung Des Metallfettfilters Und Behälter Für Kondenswasser
Verschmutzung und Beeinträchtigung des Gerätes. Abb. 70 1- Randabsaugungsplatte 2- Metallfettfilter Mit der Hand Reinigen Die Metallfettfilter in heißem Spülwasser einweichen, mit einer weichen Bürste reinigen und anschließend mit heißem Wasser gut abspülen. Eventuell den Vorgang wiederholen. FLOW-IN Pro S 17.04.2023... - Seite 53 Flüssigkeiten. Die Behälterkapazität beträgt ca. 1,5 Liter. Reinigen Sie den Behälter in regelmäßigen Abständen um Ablagerungen und Gerüche zu vermeiden. WARNUNG! Reinigen Sie den Kondenswasser-Behälter nicht in der Spülmaschine. Den Behälter in heißem Spül- wasser einweichen und mit einer weichen Bürste reinigen. 17.04.2023 FLOW-IN Pro S...
-
Seite 54: Austausch Des Aktivkohlefilters (Afk 290, Optional)
Behälter für Kondenswasser heraus (Abb. 71). Abb. 71 1- Randabsaugungsplatte 2- Metallfettfilter 3- Kondenswasser-Behälter Entfernen Sie den Aktivkohlefilter, indem Sie ihn an der Aus- sparung in dem Aufnahmegitter festhalten (Abb. 72). Abb. 72 FLOW-IN Pro S 17.04.2023... - Seite 55 Aktivkohlefilter nur zusammen mit dem Auf- nahmegitter benutzen. Abb. 74: Schritt 2. HINWEIS! Aktivkohlefilter sollte nie ohne das Aufnah- megitter verwendet werden. Montieren Sie den Aktivkohlefilter mit dem Aufnahmegitter entsprechend den Richtungs- markierungen auf dem Filter. Abb. 75 17.04.2023 FLOW-IN Pro S...
-
Seite 56: Reinigung Und Pflege
Reinigen Sie das Kochfeld mit einem weichen Tuch trocken. – Reinigen Sie das Bedienfeld mit einem flusen- freien, leicht angefeuchtetem Tuch (z. B. Mikro- fasertuch). Verwenden Sie für die unterschiedlichen Oberflächen die hier auf- geführten Reinigungsmittel/-utensilien: FLOW-IN Pro S 17.04.2023... - Seite 57 Wartung, Reinigung und Aufbewahren Reinigung und Pflege > Reinigungsmittel/-utensilien Oberfläche Reinigungsmittel Reinigungsutensil Edelstahl Edelstahl-Reinigungsmittel weiches Tuch weicher Schwamm Glas Glasreiniger weiches Tuch warme Spüllauge lackierte Oberflächen warme Spüllauge weiches Tuch weicher Schwamm 17.04.2023 FLOW-IN Pro S...
-
Seite 58: Zubehör Und Ersatzteile
Ä „Technische Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande, Luxemburg)“ auf Seite 3“). Verwenden Sie ausschließlich Original-Zubehör von SILVERLINE. Sollten andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren. 11.1.1 Zubehörbestellung Für Bestellungen von Original-Zubehör kontaktieren Sie den Kun- dendienst ( Ä... -
Seite 59: Fensterkippschalter Mit Kabel
Abb. 76 Art.-Nr.: FKS-Kabel Das Öffnen des Fensters wird über einen Sensor registriert und schaltet den Motor des Dunstabzuges ihrer FLOW-IN Pro S frei. Wird das Fenster im Betrieb des Dunstabzuges geschlossen, schaltet sich der Motor unverzüglich ab. Alle anderen Funktionen der FLOW-IN Pro S bleiben in vollem Umfang verfügbar. -
Seite 60: Rauchgastemperaturwächter Mit Kabel
Der Funksender gibt diese Information mittels Funk- signal an das Steuergerät weiter. Das Steuergerät schaltet dann den Motor des Dunstabzuges ihrer FLOW-IN Pro S frei. Wird das Fenster bei laufendem Motor des Dunstabzuges geschlossen, so schaltet das Steuergerät den Motor nach Empfang des entsprech- enden Signals ab. -
Seite 61: Abdeckblende Für Den Sockel
Abdeckrahmen für Rohrdurchgang Bodenplatte Abb. 81 ARB 150 Abb. 81: Abdeckrahmen für Rohr- durchgang Bodenplatte 11.1.5 Edelstahl-Seitenleisten (1 Paar) Abb. 82 YM972.1000.52 Abb. 82: Edelstahl-Seitenleisten (1 Paar) 11.1.6 Schwarze-Seitenleisten (1 Paar) Abb. 83 YM115.7000.402 Abb. 83: Schwarze-Seitenleiste (1 Paar) 17.04.2023 FLOW-IN Pro S... -
Seite 62: Active-Flex Kohlefilter (Afk 290, Austauschfilter)
Abb. 84 AFK 290 Abb. 84: Active-Flex Kohlefilter 11.1.8 Longlife-Aktivkohle-Keramik-Wabenfilter (AF 290 SET, regenerierbar) Abb. 85 AF 290 SET Abb. 85: Longlife-Aktivkohle-Keramik- Wabenfilter 11.1.9 Metallfettfilter Metallfettfilter Abb. 86 MFFU-820 MFFU-820 S MFFU-820 O Abb. 86: Metallfettfilter FLOW-IN Pro S 17.04.2023... -
Seite 63: Technische Daten
Technische Daten Technische Daten FLOW-IN Pro S Bestellnummer FLPSK 820 ES / FLPSK 820 ESR Modell Induktionskochfeld mit Kochfeldabzug Betriebsart Abluft- oder Umluftbetrieb Gewicht [kg] 21,2 Netzanschluss 220-240 V(~) 50/60 Hz 380-415 V(~) 2N(~) 50/60 Hz Motorleistung [W] 240 W... -
Seite 64: Typenschild
Typenschild Typenschild Das Typenschild befindet sich im Haubenkörper hinter dem Metall- fettfilter und beinhaltet die unten genannten Informationen: Abb. 87: Typenschild (Beispiel) Modell Artikelnummer Marke Revisionsnummer Seriennummer Herstellerinformationen Technische Daten FLOW-IN Pro S 17.04.2023... -
Seite 65: Garantie
Fehleranalyse durchzuführen. Ansprüche aus der Garantie können anschließend nur durch Übergabe oder Einsendung des Gerätes an das vom Kundendienst genannte Reparatur-Center oder durch einen Vor-Ort-Service des Herstellers geltend gemacht werden, wenn der Kundendienst die Beanstandung zuvor als berechtigt 17.04.2023 FLOW-IN Pro S... - Seite 66 Klima- und Umweltbedingungen geeignet sind, gelten diese Garan- tiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Diese Garantie unterliegt dem Recht der Bundesrepublik Deutsch- land. Tragen Sie Ihre Gerätedaten hier ein: Artikelnummer Modellbezeichnung Revisionsnummer Seriennummer Kaufdatum / Tag des Einbaus FLOW-IN Pro S 17.04.2023...
- Seite 67 Bei Reklamationsanfragen wenden Sie sich bitte an den Kundendienst ( Ä „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 3).( Ä „Technische Hotline (für Deutschland, Öster- reich, Schweiz, Frankreich, Belgien, Niederlande, Luxemburg)“ auf Seite 3). 17.04.2023 FLOW-IN Pro S...
