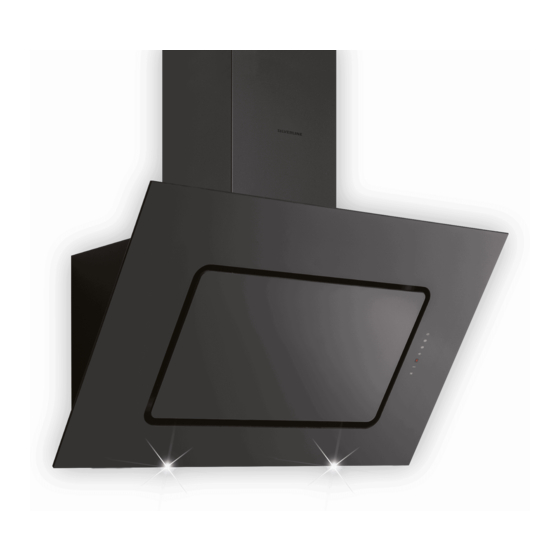

- Seite 1 Dunstabzugshauben Porto Bedienungs- und Montageanleitung Für die Ausführungen: PRW 653 (Breite: 60 cm) PRW 853 (Breite: 80 cm) PRW 953 (Breite: 90 cm) Lesen Sie vor Montage und Inbetriebnahme diese Bedienungs-und Montageanleitung. YT610.3422.01 / 2014.10...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Dunstabzugshaube .................... 4 Technische Daten ........................ 5 Sicherheitshinweise ....................6 Bedienungsanleitung ..................6 Verwendete Hinweise ..................6 Kinder, besondere Personen ................7 Bestimmungsge mäße Verwendung ..............7 Feuergefahr ......................8 Betrieb mit raumluftabhängiger Feuerstätte........... 9 Stromversorgung .................... 10 Defektes Gerät .................... -
Seite 3: Ihr Silverline-Team
Vielen Dank! Lieber Kunde, wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube. Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht. Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten. -
Seite 4: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube Abb. 1: Übersicht 1 Netzstecker 2 Luftschlitze für den Umluftbetrieb 3 Teleskopschacht 4 Grundschacht 5 Haubenkörper 6 Bedieneinheit 7 Frontplatte abklappbar, dahinter Metallfettfilter 8 Beleuchtung... -
Seite 5: Technische Daten
Technische Daten Modellname: Porto Netzanschluss: 220-240 V~50 Hz Beleuchtung: 2 x 3 W Motorleistung: 210 W Nennleistung: 216 W Absicherung: 10 A Maße (BxT): - 60 cm Variante 596 x 460 mm - 80 cm Variante 796 x 460 mm - 90 cm Variante 896 x 460 mm Höhe von-bis:... -
Seite 6: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Bedienungsanleitung Lesen Sie diese Bedienungsanleitung voll- ständig durch, bevor Sie mit der Dunstabzugs- haube arbeiten. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben. Hinweise unbedingt beachten, um Verletzun- gen von Personen und Schäden am Gerät zu vermeiden. -
Seite 7: Kinder, Besondere Personen
1 Sicherheitshinweise 1.3 Kinder, besondere Personen Personen (einschließlich Kinder), die we- gen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen. -
Seite 8: Feuergefahr
1 Sicherheitshinweise - Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen. - Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger Wartung). - Reparaturarbeiten durch nicht autorisiertes Personal ( Kundendienst). 1.5 Feuergefahr WARNUNG! Verbrennungsgefahr. -
Seite 9: Betrieb Mit Raumluftabhängiger Feuerstätte
1 Sicherheitshinweise 1.6 Betrieb mit raumluftab- WARNUNG! hängiger Feuerstätte Lebens- und Vergiftungsgefahr. Bei gleich- zeitiger Nutzung der Dunstabzugshaube im Abluftbetrieb und dem Betrieb von raum- luftabhängigen Feuerstellen (z.B. holz- oder kohlebetriebene Heizeinrichtungen oder Öfen mit Kaminen, o.ä.) entzieht die Dunstabzugs- haube der Küche und den benachbarten Räumen Raumluft. -
Seite 10: Stromversorgung
1 Sicherheitshinweise 1.7 Stromversorgung WARNUNG! Stromschlag. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Bei falscher Montage, Handhabung und Betrieb kann es zu schweren oder tödlichen Ver- letzungen kommen. Sicherheitshinweise beachten. 1.8 Defektes Gerät ACHTUNG! Defekte Dunstabzugshaube nicht einbauen oder betreiben. Reparaturarbeiten sind durch vom Hersteller autorisiertes Fachpersonal durchzuführen ( Kundendienst). -
Seite 11: Auspacken Und Montage
2 Auspacken und Montage 2.1 Auspacken Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Mate- rialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück 6.2 Entsorgung). 2.2 Montage und Bei der Montage und dem Elektroanschluss Elektroanschluss Sicherheitshinweise ( Sicherheitshinwei-... -
Seite 12: Prüfen Der Dunstabzugshaubenteile
2 Auspacken und Montage 2.3.1 Prüfen der HINWEIS! Dunstabzugs haubenteile Bei Anschluss an einen Abluftkanal/ Mauerkasten mit einem Ø von 125 mm, Re- duzierstück benutzen. Abluftleistung verrin- gert sich, Laufgeräusche werden verstärkt. Bei Anschluss an einen Abluftkanal/Mauer- kasten mit einem Ø unter 125 mm entfällt die Garantie auf die Gerätefunktion. -
Seite 13: Allgemeines Zur Montage
2 Auspacken und Montage 2.3.2 Allgemeines zur Montage WARNUNG! Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/ oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versor- gungsleitungen informieren (z. B. mit einem Suchgerät für metall- und spannungsführende Leitungen). -
Seite 14: Montageskizze Und -Teile
2 Auspacken und Montage 2.3.3 Montageskizze und -teile Abb. 2: Montageskizze 1 Haubenkörper 2 Grundschacht 3 Teleskopschacht 4 2 x Winkelschienen 5 Schachtmontagebügel 6 Montagelaschen, einstellbar... -
Seite 15: Montage Abluftstutzen
2 Auspacken und Montage 1 Haubenkörper 2.3.4 Montage Abluftstutzen 2 Abluftstutzen 3 Schrauben 4 Reduzierstück 5 Fensterkippschalter Den Abluftstutzen der Dunstabzugshaube auf der Oberseite des Haubenkörpers 1 mon- tieren. Dazu: - Abluftstutzen 2 mit 2 Schrauben auf der Motorbox verschrauben ( Abb. - Seite 16 2 Auspacken und Montage Die Haube mit den Montagelaschen bei A + B an die Wand hängen. Die 2 Befestigungs- schrauben an der Wand festziehen. Falls die Haube nicht ganz waagerecht hän- gen sollte, können Sie diese fein justieren. Die Schrauben der Mon tagelaschen etwas lösen, justieren und wieder festschrauben.
-
Seite 17: Montage Des Schachtes
2 Auspacken und Montage Grund- und Teleskopschacht ( Abb. 2 2.3.6 Montage des Schachtes S.14) werden nun montiert. Dazu: - Schachtmontagebügel 3 mittig zur Dunstabzugshaube direkt unterhalb der Decke auf der Wand anhalten oder ver- messen und Haltepunkte E und F an- zeichnen. -
Seite 18: Bedienung
3 Bedienung Touch-Control Durch leichtes Berühren der Tastenpunk- te (Symbole) auf dem Glas bedienen Sie diese Haube. 3.1 Beleuchtung ein- und abstellen Dazu: Taste 1 drücken, Licht geht an. Erneut drücken, Licht geht aus. HINWEIS! Bereits bei Inbetriebnahme der Kochstelle das Gebläse der Dunstabzugshaube ein- schalten. -
Seite 19: Nachlaufautomatik
3 Bedienung 3.2.1 Nachlaufautomatik Nachlaufautomatik 15 Minuten Die Nachlaufautomatik ermöglicht, dass verbliebene Gerüche und Restfeuchtigkeit in der Küche noch für 15 Minuten nach dem Einstellen abgezogen werden. - mit der Taste 1 die Nachlaufautomatik einstellen. - Das Blinken der Laufstufe im Display zeigt an, dass die Nachlaufautomatik aktiviert ist. -
Seite 20: Wartung
4 Wartung 4.1 Allgemeine Wartungshinweise ACHTUNG! Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleif- granulat oder spitze Gegenstände dürfen nicht verwendet werden. HINWEIS! Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion... -
Seite 21: Edelstahloberflächen
Hinweis unten). Es entsteht ein Schutz- film der Fingerabdrücke reduziert und jede weitere Pflege erleichtert. HINWEIS! Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 ( 6.1). 4.3 Metallfettfilter reinigen ACHTUNG! Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen. -
Seite 22: Metallfettfilter Abnehmen Und Einsetzen
4 Wartung - Frontplatte aus der Arretierung lösen und 4.4 Metallfettfilter abnehmen und nach vorne klappen ( Abb. 8). einsetzen - Griffleiste des Metallfettfilters nach unten drücken ( Abb. 9). - Metallfettfilter nach vorn entnehmen. - Zum Wiedereinsetzen den trockenen Me- tallfettfilter unten mit den Laschen einsetzen, Griffleiste drücken, Filter nach hinten in den Rahmen einsetzen und Griffleiste loslassen,... -
Seite 23: Aktivkohlefilter Einsetzen Und Herausnehmen
4 Wartung ACHTUNG! Durch zu häufiges Reinigen oder bei Ver- wendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen. HINWEIS! Reinigungsanzeige C ( Abb. 7) muss manuell gelöscht werden. Dazu: - Gebläsemotor und Beleuchtung ausschalten. -
Seite 24: Wartungsintervalle
4 Wartung - Verbrauchte Kohlefilter über den Hausmüll entsorgen. Wird der Aktivkohlefilter nicht regelmäßig ausgetauscht, kann es zu einem lauteren Mo- torengeräusch und verstärkten Kochgerüchen in der Küche führen ( 4.6 Wartung). HINWEIS! Nach dem Betrieb mit Umluft, Nachlaufauto- matik für 10-15 Min. zum Nachtrocknen des Aktivkohlefilters verwenden. -
Seite 25: Leuchtmittel Wechseln
4 Wartung 4.7 Leuchtmittel wechseln WARNUNG! Kurzschlussgefahr beim Leuchtmittelwechsel. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Zum Wechseln der Leucht- mittel Stromzufuhr unterbrechen. LED-Leuchte 3W/230V mit Sockel GU10 (Bajonett-Verschluss). Dazu: Öffnen Sie die Frontplatte und nehmen den oder die Fettfilter heraus, die über dem defek- ten Leuchtmittel sind. -
Seite 26: Beleuchtung Ausgefallen/Feinsicherung
4 Wartung 4.8 Beleuchtung ausgefallen/Fein- sicherung VORSICHT! Beim Austausch einer Leuchte oder Fein- sicherung unbedingt die Stromversorgung unterbrechen. Ziehen Sie den Stecker der Haube oder schalten Sie die Hauptsichrung aus. Ansonsten besteht die Gefahr eines Stromschlages. Feinsicherung Die gesamte Beleuchtung ist ausgefallen: Bei einem Kurzschluss einer LED-Leuchte 3W/230V spricht die Schmelzsicherung an. -
Seite 27: Störungen/Ursachen/Lösungen
5 Störungen/Ursachen/Lösungen HINWEIS! Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen. Störung mögliche Ursache Lösung Dunstabzugs- • Stromversorgung nicht Stromversorgung anschließen haube angeschlossen funktioniert nicht • Sicherung wurde ausgelöst Sicherung überprüfen 4.8) Leistungsverlust / •... -
Seite 28: Ersatzteile Und Entsorgung
6 Ersatzteile und Entsorgung 6.1 Ersatzteile Artikel-Nr. Beschreibung Bezugsquellen Metallfettfilter Fa. SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Tel. +49 (0) 1805 75 66 80* (0,14 EUR/Min. aus dem deut- schen Festnetz, Mobil max. 0,42 EUR/Min. Stand März 2010... -
Seite 29: Garantie / Kundendienst
7 Garantie und Kundendienst 7.1 Garantiebedingungen Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Produktions- oder Ma- terialfehler beruhen. -
Seite 30: Konformitätserklärung Im Sinne Der Emv-Richtlinie
7.3 Konformitätserklärung im Sinne der EMV-Richtlinie Inverkehrbringer in die EU: SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 D-41515 Grevenbroich Tel.: +49 (0)2181-75668-0 Fax:+49 (0)2181-75668-11 E-Mail: info@silverline24.de Hersteller: SILVERLINE Endüstri ve Ticaret A.Ş. Organize Sanayi Bölgesi Merzifon - Amasya / Türkei...
