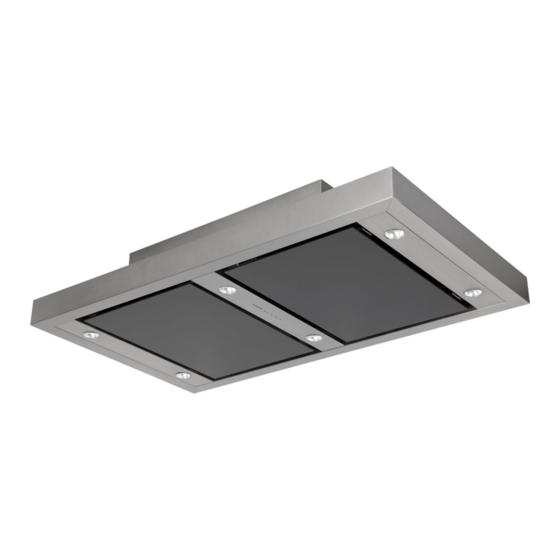

Dunstabzugshauben VEGA AC Randabsaugung
Bedienungs- und Montageanleitung
Für die Ausführungen: VGUD 104 (Breite: 100 cm)
VGUD 124 (Breite: 120 cm)
Lesen Sie vor Montage und Inbetriebnahme diese Bedienungs-und Montageanleitung.
YT610.4224.01 / 2012.11

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Silverline Vega AC

  • Seite 1 Dunstabzugshauben VEGA AC Randabsaugung Bedienungs- und Montageanleitung Für die Ausführungen: VGUD 104 (Breite: 100 cm) VGUD 124 (Breite: 120 cm) Lesen Sie vor Montage und Inbetriebnahme diese Bedienungs-und Montageanleitung. YT610.4224.01 / 2012.11...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Übersicht Dunstabzugshaube ..................4 Technische Daten ......................5 Sicherheitshinweise ..................... 6 Bedienungsanleitung ..................6 Verwendete Hinweise ..................6 Kinder, besondere Personen ................7 Bestimmungsge mäße Verwendung..............7 Feuergefahr ....................... 8 Stromversorgung ....................8 Defektes Gerät ....................8 Auspacken und Montage ..................
  • Seite 3: Ihr Silverline-Team

    Lieber Kunde, Vielen Dank! wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube. Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht. Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten.
  • Seite 4: Übersicht Dunstabzugshaube

    Übersicht Dunstabzugshaube Abb. 1: Übersicht 1 Netzstecker 2 Motorbox 3 Luftschlitze für den Umluftbetrieb 4 Haubenkörper 5 Beleuchtung 6 Randabsaugungs-Platten abklappbar 7 Metall-Fettfilter 8 Leuchtdioden der Hauben-Fernbedienung...
  • Seite 5: Technische Daten

    Technische Daten Modellname: VEGA AC Randabsaugung Netzanschluss: 220-240 V~50 Hz Beleuchtung: Halogen 6 x 50 W Motorleistung: 2 x 160 W Nennleistung: 620 W Absicherung: 10 A Maße (BxT): - 100 cm Variante 1000 x 700 mm - 120 cm Variante 1200 x 700 mm Höhe unter der Decke:...
  • Seite 6: Sicherheitshinweise

    1 Sicherheitshinweise 1.1 Bedienungsanleitung Lesen Sie diese Bedienungsanleitung voll- ständig durch, bevor Sie mit der Dunstabzugs- haube arbeiten. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben. Hinweise unbedingt beachten, um Verletzun- gen von Personen und Schäden am Gerät zu vermeiden.
  • Seite 7: Kinder, Besondere Personen

    1 Sicherheitshinweise 1.3 Kinder, besondere Personen Personen (einschließlich Kinder), die we- gen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen.
  • Seite 8: Feuergefahr

    1 Sicherheitshinweise - Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen. - Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger Wartung). - Reparaturarbeiten durch nicht autorisiertes Personal ( Kundendienst). 1.5 Feuergefahr WARNUNG! Verbrennungsgefahr.
  • Seite 9: Auspacken Und Montage

    2 Auspacken und Montage 2.1 Auspacken Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Mate- rialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück 6.2 Entsorgung). 2.2 Montage und Elektroanschluss Bei der Montage und dem Elektroanschluss Sicherheitshinweise ( Sicherheitshinwei- se) beachten.
  • Seite 10: Allgemeines Zur Montage

    2 Auspacken und Montage 2.3.2 Allgemeines zur Montage Die Dunstabzugshaube wird an der Decke mittig über das Kochfeld angebracht. WARNUNG! Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/ oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versor- gungsleitungen informieren (z.
  • Seite 11: Montageabbildungen

    2.3.3 Montageabbildungen Haubenfront a inneres Abdeckgitter...
  • Seite 12 2 Auspacken und Montage...
  • Seite 13: Netzanschluss / Unterputz-Deckensteckdose

    2 Auspacken und Montage 2.3.4 Netzanschlusses der Auf der Motorbox der Dunstabzugshaube ist Dunstabzugshaube / Unterputz- ein Kabel mit Schukostecker für den An- Deckensteckdose schluss der Haube an das Stromnetz. Unterputz-Deckensteckdose Auf der Montageschablone finden Sie die vorbereiten und einbauen vermaßte Position einer Lochperforierung (Ø...
  • Seite 14 2 Auspacken und Montage - Im Innenrahmen, an der Front der Motorbox rechts und links ( M2 Pfeile), die 2 Rändel- schrauben lösen , die Randabsaugungsplatten schließen und den Haubenkörper aufklappen (M2). - Das innere Abdeckgitter (incl. Kohlefilter) (M3) abnehmen. Dazu die Rändelschraube ( M2 Pfeil a) lösen, das Gitter von hinten unter den Schar-...
  • Seite 15: Bedienung Der Dunstabzugshaube

    3 Bedienung 3.0 Fernbedienung Diese Dunstabzugshaube ist mit der beiliegenden Fernbedienung regelbar. Die Symole entsprechen den Symbolen an der Bedienfläche der Haube POWER Haube ein- oder ausschalten oder Laufstufe mit – oder + verstellen Licht ein- oder ausschalten Nachlaufautomatik 15 Minuten einstellen Dazu: Taste...
  • Seite 16: Leistungsstufe Gebläse Wählen

    3 Bedienung 3.2.2 Leistungsstufe Bei Inbetriebnahme der Dunstabzugshau- Gebläse wählen be Leistungsstufe des Gebläses wählen. Leistungsstufe den anfallenden Koch- und Bratdünsten anpassen. Dazu: - Taste der Fernbedienung (Abb.3) drü- Abb. 3: Leuchtdioden Mittelkonsole cken, Gebläsemotor geht an (Stufe 2). Taste erneut drücken, Gebläsemotor geht aus.
  • Seite 17: Automatische Sicherheitsabschaltung

    3 Bedienung 3.2.4 Automatische Sicherheitsab- Nach 4 Stunden ununterbrochenem Betrieb schaltung der Haube oder/und eingeschalteter Beleuch- tung schaltet sich die Haube automatisch ab. Über dem rechten hinteren Metallfettfilter ist 3.2.5 Not-Ausschaltung des Geräts eine schwarze Box mit dem Not-Ausschalter. Um diesen Not-Ausschalter zu betätigen müs- sen Sie diesen Metallfettfilter abnehmen Abb.4).
  • Seite 18: Wartung

    4 Wartung 4.1 Allgemeine Wartungshinweise ACHTUNG! Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleif- granulat oder spitze Gegenstände dürfen nicht verwendet werden. HINWEIS! Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion...
  • Seite 19: Metallfettfilter Reinigen

    Hinweis unten). Es entsteht ein Schutz- film der Fingerabdrücke reduziert und jede weitere Pflege erleichtert. HINWEIS! Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 ( 6.1). 4.3. Metallfettfilter reinigen ACHTUNG! Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs-...
  • Seite 20: Metallfettfilter Abnehmen Und Einsetzen

    4 Wartung Dazu: 4.4 Metallfettfilter abnehmen und - Den Fettfilter-Clip nach hinten drücken und einsetzen den Fettfilter vorsichtig aus dem Rahmen nehmen, Clip loslassen. - Zum Einsetzen den Fettfilter mit den hin- teren Laschen in den Haubenrahmen ein- setzen, den Filter-Clip nach hinten drücken, Fettfilter nach oben in den Rahmen drücken und Clip loslassen.
  • Seite 21: Aktivkohlefilter-Pad Einsetzen Und Austauschen

    4 Wartung ACHTUNG! Durch zu häufiges Reinigen oder bei Ver- wendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen. 4.5 Aktivkohlefilter-Pad einsetzen und austauschen HINWEIS! Um das Aktivkohlefilter-Pad zu waschen oder auszutauschen, müssen zuerst die Metallfettfilter entfernt werden ( Abb.
  • Seite 22 4 Wartung Danach: 4.5.1 Kohlefilterpad AFP 650 waschen, austauschen - in dem inneren Abdeckgitter sind in 2 Filter- gittern je 1 Aktivkohlefilter-Pad AFP 650 eingeschoben. - Diese Filtergitter sind mittig jeweils mit 1 Rändelschraube befestigt. - Rändelschraube abschrauben und Filter- gitter abnehmen.
  • Seite 23: Wartungsintervalle

    4 Wartung VORSICHT! Leistungsbeeinträchtigung bei Nichteinhaltung der Wartungsintervalle. Durch zu langen Ge- brauch können sich der Metallfettfilter und der Aktivkohlefilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Funktionsfähigkeit der Dunstabzughaube stark beeinträchtigt wird. Daher Wartungsintervalle einhalten. 4.6 Wartungsintervalle Zeit Arbeiten Metallfettfilter reinigen alle 1 - 2 Wochen oder bei Metallfettfilter...
  • Seite 24 4 Wartung 4.7 Leuchtmittel wechseln Halogenleuchte 50W/230V mit Sockel GU10 (Bajonett-Verschluss). Dazu: Nehmen Sie den oder die Fettfilter heraus, die neben dem defekten Leuchtmittel sind. Die Halogenleuchte sind in einer Federhalte- rung eingesetzt. Wie Sie auf der Zeichnung sehen, drücken Sie mit einer Hand vom Haubeninneren diese Federhalterung soweit herunter, bis Sie den Lampenrand greifen können, drehen dann die defekte Leuchte...
  • Seite 25: Beleuchtung Ausgefallen/Feinsicherung

    4 Wartung Die gesamte Beleuchtung ist ausgefallen: 4.8 Beleuchtung ausgefallen / Bei einem Kurzschluss einer Halogenleuchte Feinsicherung 50W 230V spricht die Schmelzsicherung an. Diese Sicherung müssen sie mit einer Fein- sicherung des gleichen Wertes (1 A, flink) ersetzen. Bei dieser Gebrauchsanweisung liegt eine Ersatz-Feinsicherung.
  • Seite 26: Störungen/Ursachen/Lösungen

    5 Störungen/Ursachen/Lösungen HINWEIS! Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen. Störung mögliche Ursache Lösung Dunstabzugs- • Stromversorgung nicht Stromversorgung anschließen haube angeschlossen funktioniert nicht • Sicherung wurde ausgelöst Sicherung überprüfen 4.8) Leistungsverlust / •...
  • Seite 27: Ersatzteile Und Entsorgung

    6 Ersatzteile und Entsorgung 6.1 Ersatzteile Artikel-Nr. Beschreibung Bezugsquellen Metallfettfilter Fa. SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Tel. +49 (0) 1805 75 66 80* (0,14 EUR/Min. aus dem deut- schen Festnetz, Mobil max. 0,42 EUR/Min. Stand März 2010...
  • Seite 28: Garantie / Kundendienst

    7 Garantie und Kundendienst 7.1 Garantiebedingungen Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes un- entgeltlich alle Mängel, die auf Produktions- oder Mate- rialfehler beruhen.
  • Seite 29: Konformitätserklärung Im Sinne Der Emv-Richtlinie

    7.3 Konformitätserklärung im Sinne der EMV-Richtlinie Inverkehrbringer in die EU: SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 D-41515 Grevenbroich Tel.: +49 (0)2181-75668-0 Fax:+49 (0)2181-75668-11 E-Mail: info@silverline24.de Hersteller: SILVERLINE Edüstri A.Ş. Yilanli Ayazma Yolu Yesil Plaza No:15 Kat:10 Topkapi - Istanbul / Türkei...
