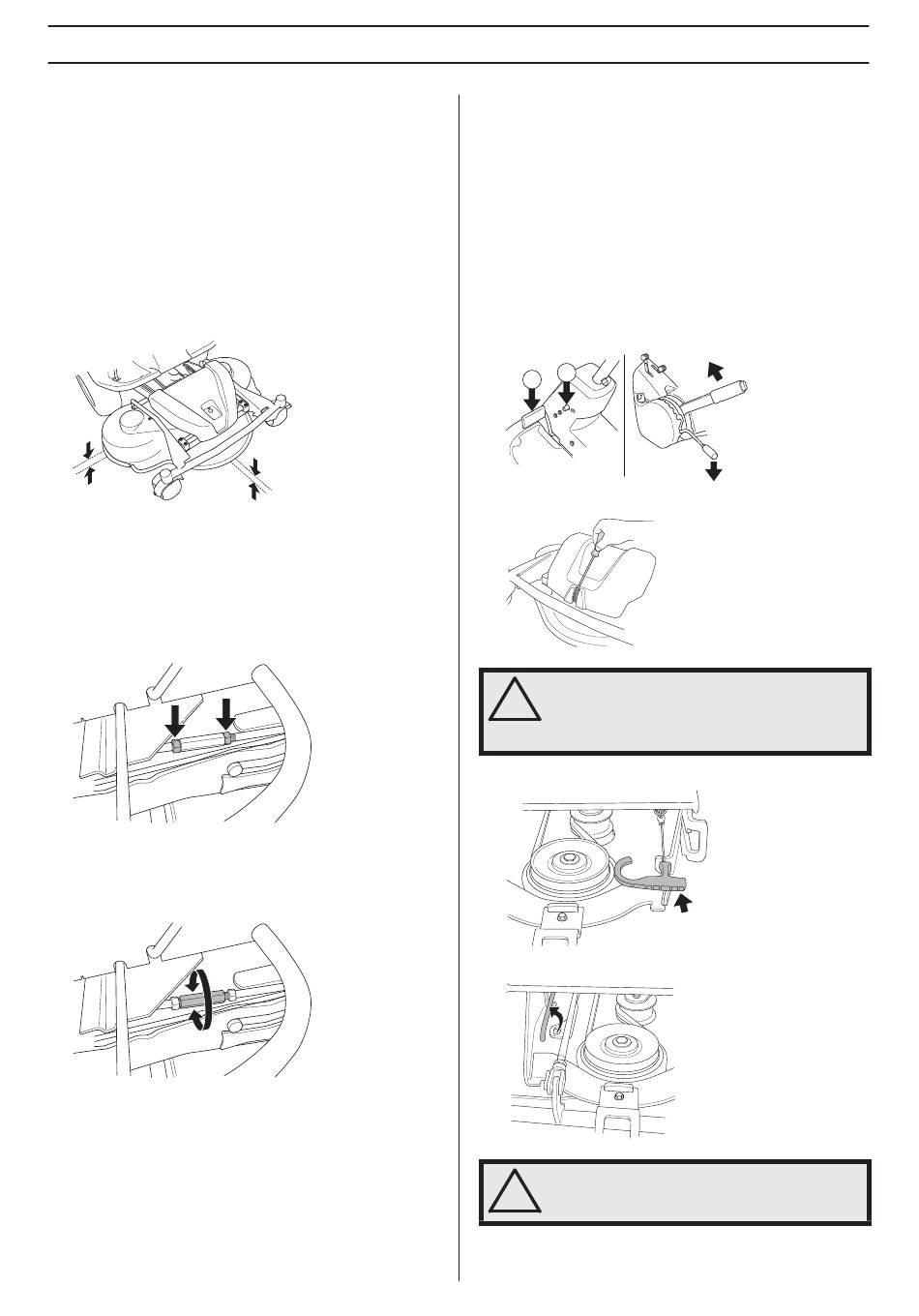

Überprüfung der Parallelität des
Schneidwerkes
Die Parallelität des Schneidwerks wird auf folgende Weise
geprüft:
1 Luftdruck der Reifen prüfen, 60 kPa/0,6 kp/cm
2 Aufsitzmäher auf ebenen Untergrund stellen.
3 Abstand zwischen Boden und Schneidwerkkante vorn am
Gehäuse messen.
Das Schneidwerk muss leicht geneigt sein, die Hinterkante
sollte 2-4 mm (1/8") höher stehen als die Vorderkante.
Einstellung der Parallelität des
Schneidwerkes
1 Luftdruck der Reifen prüfen, 60 kPa/0,6 kp/cm
2 Frontabdeckung sowie rechten Kotflügel abnehmen.
3 Muttern der Parallelstrebe lösen.
4 Strebe herausschrauben (verlängern), damit die
Hinterkante der Haube angehoben wird.
Strebe hineinschrauben (verkürzen), damit die
Hinterkante der Haube abgesenkt wird.
5 Die Muttern nach der Einstellung gegeneinander
anziehen.
6 Nach vorgenommener Einstellung ist die Parallelität des
Aggregates erneut zu überprüfen.
7 Frontabdeckung sowie rechten Kotflügel montieren.
24 –
German
Wartung
Service-Stellung des
Schneidwerkes
Damit das Aggregat sich gut reinigen, reparieren oder warten
lässt, ist es in Service-Stellung zu bringen. Service-Stellung
bedeutet, dass das Aggregat hochgeklappt wird und in
2
/8,5 PSI.
Vertikalstellung einrastet.
Anordnung in Service-Stellung
1 Die Maschine in eine horizontale Stellung bringen.
Feststellbremse betätigen. Die Schnitthöheneinstellung
auf die niedrigste Stufe stellen und das Schneidwerk
anheben.
2
2 Frontabdeckung durch Lösen des Splints abnehmen.
2
/8,5 PSI.
!
3 Die Feder der Spannrolle des Antriebsriemens lösen.
4 Schnitthöhenstrebe abnehmen und in den Halter legen.
!
1
WARNUNG! Beim Ausbau des Schneidwerks
eine Schutzbrille tragen. Die Spannfeder des
Riemens kann abreißen und Verletzungen
verursachen.
WARNUNG! Vorsichtig arbeiten, damit die
Hand nicht eingeklemmt wird.
