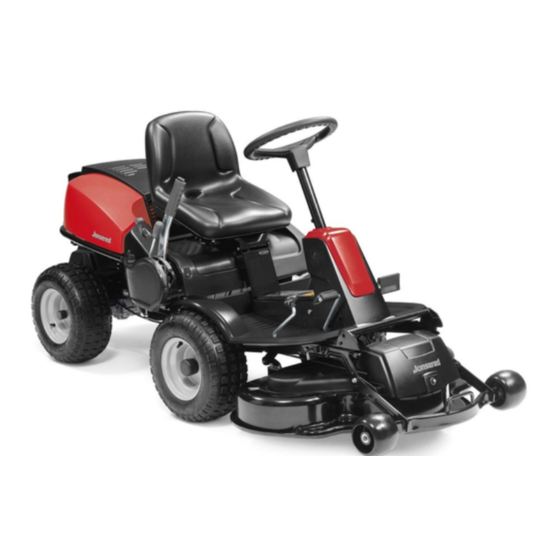

- Seite 1 Bedien ungsanweisung Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. FR 2216A 4X4 FR 2216MA 4X4 FR2216A2 4X4...
-
Seite 2: Inhaltsverzeichnis
INHAL T Inhalt Zündanlage ..............Kontrolle der Sicherheitseinrichtungen ......INHAL T Hauptsicherung ............Inhalt ................Reifendruck prüfen ............EINLEITUNG Kontrolle des Kühllufteinlasses des Motors ....Sehr geehr ter Kunde! ..........Kontrolle und Einstellung des Bodendrucks des Fahren und Transport auf öffentlichen Straßen .... Schneidwerks ............... -
Seite 3: Einleitung
EINLEITUNG Sehr g eehrter Kunde! Wir g ratulieren Ihnen zum Kauf eines Jonsered Frontrider. Jonsered Frontridermodelle sind nach bewährtem Konzept mit frontmontiertem Schneidwerk und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen FrontRider überaus effektiv. Weitere Leistungsmerkmale sind die kompakt angeordneten Bedienelemente und die durch Pedale geregelte hydrostatische Kraftübertragung. -
Seite 4: Guter Service
EINLEITUNG Guter Ser vice Die Produkte v on Jonsereds werden weltweit ausschließlich von Fachhändlern mit Service vertrieben. Somit erhalten Sie als Kunde immer den besten Support und Service. So wurde Ihr Produkt vor der Lieferung z. B. von Ihrem Händler kontrolliert und eingestellt, siehe die Eintragung im Servicejournal dieser Bedienungsanweisung. -
Seite 5: Ser Vicejournal
Ser vicejournal Lief erservice 1 1a. Trockenbatterie (5067888-01): Batter ie mit Batteriesäure füllen und vier Stunden aufladen. 1b. Nassbatterie (5101385-01): 4 Stunden lang mit 3 A laden. 2 Lenkrad, Sitz und ggf. sonstige Teile montieren. 3 Den Luftdruck in den Reifen kontrollieren und ggf. einstellen (60 kPa, 0,6 bar). 4 Schneidwerk einstellen: Hubfedern einstellen (das Gewicht des Schneidwerks sollte 12-15kg / 26.5-33 lb). -
Seite 6: Symbolerklär Ung
SYMBOLERKLÄR UNG Symbole V orwärts Diese Symbole sind auf dem A ufsitzmäher und in der Bedienungsanweisung zu sehen. Zündung WARNUNG! Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen Hydrostatischer F reilauf verursacht werden. Lesen Sie die Bedienungsanweisung Einkuppeln sorgfältig durch und machen Sie sich mit... - Seite 7 SYMBOLERKLÄR UNG F ahren Sie sehr langsam ohne Schneidwerk Star tanweisung Ölstand im Motor prüfen Ölstand im Hydrostat prüfen Schneidwerk anheben Feststellbremse betätigen und sichern. Bei kaltem Motor den Choke anwenden Vor dem Anfahren die Handbremse lösen Vor Reparatur oder Wartung den Motor abstellen und das Zündkabel lösen –...
-
Seite 8: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften • Den Mähbereich von Gegenständen wie Steinen, Spielzeug, Drähten usw. säubern, die von den Messern erfasst und weggeschleudert werden können. Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. Versichern Sie Ihren Aufsitzmäher • Überprüfen Sie die Versicherung für Ihren neuen Aufsitzmäher. -
Seite 9: Fahrt Auf Abhängen
SICHERHEITSVORSCHRIFTEN • Die Maschine nur bei Tageslicht oder bei sonstiger guter • Sicherstellen, dass bei Arbeiten mit der Maschine ein Beleuchtung benutzen. Die Maschine in sicherem Verbandskasten zur Hand ist. Abstand von Löchern und anderen Unebenheiten im Gelände halten. Seien Sie anderen möglichen Gefahren gegenüber aufmerksam. -
Seite 10: Kinder
SICHERHEITSVORSCHRIFTEN • Auf Furchen, Gruben und Erhebungen achten und deren • Niemals Kinder die Maschine bedienen lassen. Überfahren vermeiden. In unebenem Gelände kann die Maschine leichter umkippen. Hohes Gras kann Hindernisse verbergen. • Seien Sie besonders vorsichtig in der Nähe von Ecken, Büschen, Bäumen oder anderen Sichthindernissen. -
Seite 11: Transport
SICHERHEITSVORSCHRIFTEN • Den Kraftstoffstand vor jedem Gebrauch prüfen und den • Die Maschine niemals im Haus oder in mangelhaft Tank nicht ganz füllen, so dass sich der Kraftstoff belüfteten Räumen verwenden. Die Abgase enthalten ausdehnen kann; die Wärme des Motors und der Sonne Kohlenmonoxid, ein geruchloses, giftiges und können sonst zum Ausrinnen des Kraftstoffs führen. -
Seite 12: Was Ist Was
WAS IST WAS? Lage der Bedienungselemente 1 Choke, FR2216 A2 4X4 9 Sperrknopf für Feststellbremse 2 Gashebel/Choke 10 Einstellen des Sitzes. FR 2216MA 4X4, FR 2216A 4X4 3 Zündschloss 11 Einstellen des Sitzes. FR 2216A2 4X4 4 Hebel zur Schnitthöheneinstellung 12 Hebel für das Auskuppeln des Antriebs Vorderachse 5 Hubhebel für das Schneidwerk 13 Tankdeckel... -
Seite 13: Orstellungv Orstellung
VORSTELLUNG Vorstellung Choke, FR2216 A2 4X4 Wir beglückwünschen Sie zu Ihrer Wahl eines Der Chokehebel wird beim Kaltstart benutzt, damit der Motor ausgezeichneten Qualitätsproduktes, an dem Sie lange ein fetteres Kraftstoff-Luftgemisch erhält. Freude haben werden. In dieser Bedienungsanleitung Beim Kaltstart ist der Hebel bis zum Anschlag werden drei Modelle beschrieben, die mit Vierradantrieb und zurückzuziehen. -
Seite 14: Schneidwerk
VORSTELLUNG Schneidwerk Hebel zur Schnitthöheneinstellung Die Maschinen haben ein 3-Messer-Combi-Aggregat. Mit diesem Hebel kann die Mähhöhe in 7 Stufen reguliert werden. Combi-Aggregat 40-90 mm (1 9/16” - 3 9/16”) Das Combi-Aggregat mit montiertem Mulching-Einsatz verteilt das fein geschnittene Mähgut als Dünger. Ohne Mulching-Einsatz arbeitet das Aggregat wie ein Schneidwerk mit Rückauswurf. -
Seite 15: Tanken
VORSTELLUNG Tanken Auskupplungshebel Vorderachse Der Hebel befindet sich auf der Innenseite des linken Der Motor ist mit bleifreiem Benzin von mindestens 85 Oktan Vorderrads. (ohne Ölbeimischung) zu betreiben. Auch umweltgerechtes Alkylatbenzin eignet sich sehr gut. Kein methanolhaltiges Benzin verwenden. Den Tank nicht komplett füllen, sondern mindestens 2,5 cm (1“) Ausdehnungsraum lassen. -
Seite 16: Fahrbetrieb
Fahrbetrieb Vor dem Start 4 Bei kaltem Motor: FR 2216MA 4X4, FR 2216A 4X4 WICHTIGE INFORMATION Das Lufteinlassgitter im Gashebel in Position 3 führen (Chokeposition). In dieser Motorgehäuse hinter dem Fahrersitz darf nicht durch z. B. Position erhält der Motor ein fetteres Gemisch, das den Start des Motors erleichtert. -
Seite 17: Motor Mit Schwacher Batterie Starten
Fahrbetrieb Motor mit schwacher Batterie FR 2216A2 4X4 Den Gashebel in die Mittelstellung führen. starten WARNUNG! In Blausäurebatterien bilden sich explosive Gase. Funkenbildung, offenes Feuer und Rauchen in der Nähe der Batterien vermeiden. In der Nähe von Batterien grundsätzlich eine Schutzbrille tragen. -
Seite 18: Betrieb Des Aufsitzmähers
Fahrbetrieb Betrieb des Aufsitzmähers Ratschläge für das Mähen 1 Zum Lösen der Feststellbremse erst das Feststellbremspedal betätigen und dann wieder loslassen. • Steine und andere feste Gegenstände im Rasen sind zu kennzeichnen, um Auffahren zu vermeiden. • Beginnen Sie mit einer hohen Mähhöhe und senken Sie diese, bis das gewünschte Mähergebnis erzielt ist. -
Seite 19: Motor Abstellen
Fahrbetrieb Motor abstellen Auskupplungshebel Vorderachse Der Hebel befindet sich auf der Innenseite des linken Motor eine Minute im Leerlauf laufen lassen, damit die Vorderrads. normale Arbeitstemperatur vor dem Abschalten erreicht wird, wenn er vorher schwer belastet wurde. 1 Zum Anheben des Schneidwerks den Hebel bis in die Sperrstellung zurückziehen. -
Seite 20: Wartung
Wartung Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Wartung Mind. jedes Wartungsintervalle Wartung vor dem Start Jahr in Stunden 100 200... -
Seite 21: Reinigung
Wartung Reinigung Rechter Kotflügel Knopf am Geschwindigkeitsregler (1) sowie Schrauben (2) Das Gerät sofort nach der Benutzung reinigen. Es ist viel entfernen und Abdeckung abheben. einfacher, die Mähgutreste abzuspülen, bevor sie antrocknen. Ölreste lassen sich mit Kaltentfetter lösen. Eine dünne Schicht aufsprühen. -
Seite 22: Kontrolle Und Einstellung Der Bremse
Wartung 1 Rahmenblech durch Lösen der Schrauben (2 St.) 1 Linken Kotflügel ausbauen. entfernen und das Blech an der hinteren Kante anheben. 2 Sicherungsmuttern (1) lösen. 2 Die Spannung der Lenkseilzüge prüfen, indem diese bei 3 Seilzug mit der Stellschraube (2) spannen, bis kein Spiel den Pfeilen zusammengeklemmt werden. -
Seite 23: Kontrolle Und Einstellung Des Chokeregelzugs
Wartung Kraftstoff-Filter austauschen 3 Gashebel auf Vollgas zurückziehen und sicherstellen, dass der Choke nicht mehr betätigt ist. Das Kraftstoff-Filter in der Leitung alle 100 Stunden (einmal je Saison) oder, wenn es verstopft ist, öfter auswechseln. Filter wie folgt austauschen: FR 2216A2 4X4 1 Motorhaube hochklappen. -
Seite 24: Luftfilter Der Kraftstoffpumpe Prüfen
Wartung 3 Den Drehknopf in der Mitte der Filterpatrone abschrauben WICHTIGE INFORMATION und den Filterhalter entfernen. Zur Reinigung des Papierfilters keine Druckluft verwenden. Die Filter sollen nicht eingeölt werden. Sie sind trocken zu montieren. 5 Vorsichtig den Vorfilter aus dem Lüftergehäuse herausheben. -
Seite 25: Säurespiegel Der Batterie Prüfen
Wartung FR 2216A2 4X4 Zündanlage Regelmäßig prüfen, ob das Luftfilter der Kraftstoffpumpe frei Der Motor hat eine elektronische Zündung. Nur die von Schmutz ist. Zündkerze muss gepflegt werden. • Schrauben entfernen und Pumpe herausbiegen; es Empfohlene Zündkerzen, siehe Technische Daten. müssen keine Schläuche gelöst werden. -
Seite 26: Kontrolle Der Sicherheitseinrichtungen
Wartung Kontrolle der Sicherheitseinrichtungen Der Aufsitzmäher ist mit Sicherheitseinrichtungen ausgestattet, die ein Anlassen oder Fahren des Mähers unter folgenden Voraussetzungen verhindern. Der Motor soll nur gestartet werden können, wenn das Schneidwerk angehoben ist und der Schalthebel bzw. die Hydrostatpedale in Neutralstellung sind. Der Fahrer muss dabei nicht auf dem Fahrersitz sitzen. -
Seite 27: Hauptsicherung
Wartung Hauptsicherung Kontrolle des Kühllufteinlasses des Motors Die Hauptsicherung sitzt in einem losen Halter unter dem Batteriedeckel, vor der Batterie. Das Lufteinlassgitter in der Motorhaube hinter dem Fahrersitz Typ: Flachstift 15 A. reinigen. Motorhaube hochklappen. Beim Austausch stets diesen Sicherungstyp verwenden. Sicherstellen, dass sich kein Gras, Laub oder Schmutz im Eine ausgelöste Sicherung ist am abgebrannten Bügel zu Lufteinlass des Motors befindet. -
Seite 28: Überprüfung Der Parallelität Des Schneidwerkes
Wartung Einstellung der Parallelität des 2 Eine Badezimmerwaage unter die Vorderkante des Schneidwerkrahmens stellen, sodass das Schneidwerk Schneidwerkes auf der Waage ruht. Bei Bedarf kann ein Holzklotz zwischen Rahmen und Waage gelegt werden, damit die 1 Luftdruck der Reifen prüfen, 60 kPa/0,6 kp/cm /8,5 PSI. -
Seite 29: Aufhebung Der Service-Stellung
Wartung 3 Feder an der Spannrolle des Antriebsriemens lösen, dazu 8 Das Schneidwerk bis zum Anschlag herausheben. Ein den Griff lösen. Klicken ertönt. Den Griff am Rahmenbogen anbringen. Das Schneidwerk wird automatisch in der senkrechten Stellung gesichert. 5 Den Antriebsriemen abnehmen und am Entlastungshaken aufhängen. - Seite 30 Wartung 3 Fronthaube anbringen. WARNUNG! 4 Die Schnitthöheneinstellung auf eine Stufe zwischen 1 und 7 einstellen. Beim Ausbau des Schneidwerks eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 5 Die Feder der Spannrolle des Antriebsriemens lösen. Anordnung in Service-Stellung Combi 103, Combi 112 1 Die Maschine in eine horizontale Stellung bringen.
-
Seite 31: Kontrolle Der Messer
Wartung Entfernung des Mulching-Einsatzes 4 Vorderkante des Aggregates ergreifen, herausziehen und in Service-Stellung anheben. Zur Umstellung des Combi-Aggregates von Mulching- Funktion auf Schneidwerk mit Heckauswurf wird der Mulching-Einsatz abgenommen, der mit drei Schrauben unter dem Aggregat befestigt ist. 1 Das Aggregat in Service-Stellung bringen, siehe Anordnung in Service-Stellung. -
Seite 32: Schmierung
Schmierung Kontrolle des Ölstands im Motor 1 Einen Behälter unter die linke Ablassschraube des Motors stellen. Ölstand im Motor bei waagerecht stehendem Aufsitzmäher 2 Messstab entfernen. Die Ablassschraube auf der linken und abgestelltem Motor prüfen. Seite des Motors entfernen. Motorhaube hochklappen. Messstab lösen, herausziehen und abwischen. -
Seite 33: Kontrolle Des Ölstands Im Getriebe
Schmierung Kontrolle des Ölstands im Getriebe Allgemeine Schmierung 1 Das Getriebegehäuse abnehmen. Die beiden Schrauben Alle Gelenke und Lager sind bei der Herstellung mit (eine auf jeder Seite) lösen und danach die Molybdändisulfidfett geschmiert worden. Mit Fett des Getriebehaube abnehmen. gleichen Typs* nachschmieren. -
Seite 34: Störungssuchplan
Störungssuchplan Störung Ursache Der Motor springt nicht an Nicht genug Kraftstoff im Tank Zündkerze fehlerhaft Zündkerzenanschlüsse defekt oder vertauschte Kabel Schmutz in Vergaser oder Kraftstoffleitung Schmutz in Vergaser oder Kraftstoffleitung Der Anlasser dreht den Motor nicht durch Batterie leer Schlechter Kontakt an den Kabelanschlüssen der Batteriepole Hubhebel für Schneidwerk in falscher Stellung Hauptsicherung durchgebrannt. -
Seite 35: Verwahrung
Verwahrung Aufbewahrung für den Winter Schutz Nach dem Ende der Mähsaison sollte der Aufsitzmäher sofort Zum Schutz der Maschine bei Verwahrung oder Transport ist für die Winterverwahrung in Ordnung gebracht werden. Dies eine Schutzhaube erhältlich. Bitten Sie Ihren Fachhändler um gilt auch, wenn die Maschine länger als 30 Tage nicht eine Vorführung. -
Seite 36: Technische Daten
TECHNISCHE DATEN FR 2216MA 4X4 FR 2216A 4X4 FR 2216A2 4X4 Abmessungen Länge ohne Schneidwerk, mm/ft 2010/6,58 2010/6,58 2060/6.75 Länge mit Schneidwerk, mm/ft 2220/7,29 2220/7,29 2260/7.41 Breite ohne Schneidwerk, mm/ft 880/2,89 880/2,89 880/2,89 Breite mit Schneidwerk, mm/ft 1140/3.74 1230/4.04 1230/4.04 Höhe, mm/ft 1090/3.58 1090/3.58... -
Seite 37: Eg-K Onformitätserklärung
Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass die Aufsitzrasenmäher Jonsered FR 2216 MA 4X4, FR 2216 A 4X4 und FR 2216 A2 4X4 von den Seriennummern des Baujahrs 2008 an (die Jahreszahl wird im Klartext mitsamt einer nachfolgenden Seriennummer auf dem Typenschild angegeben) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: vom 22. - Seite 38 ´®z+R£M¶1P¨ ´®z+R£M¶1P¨...
