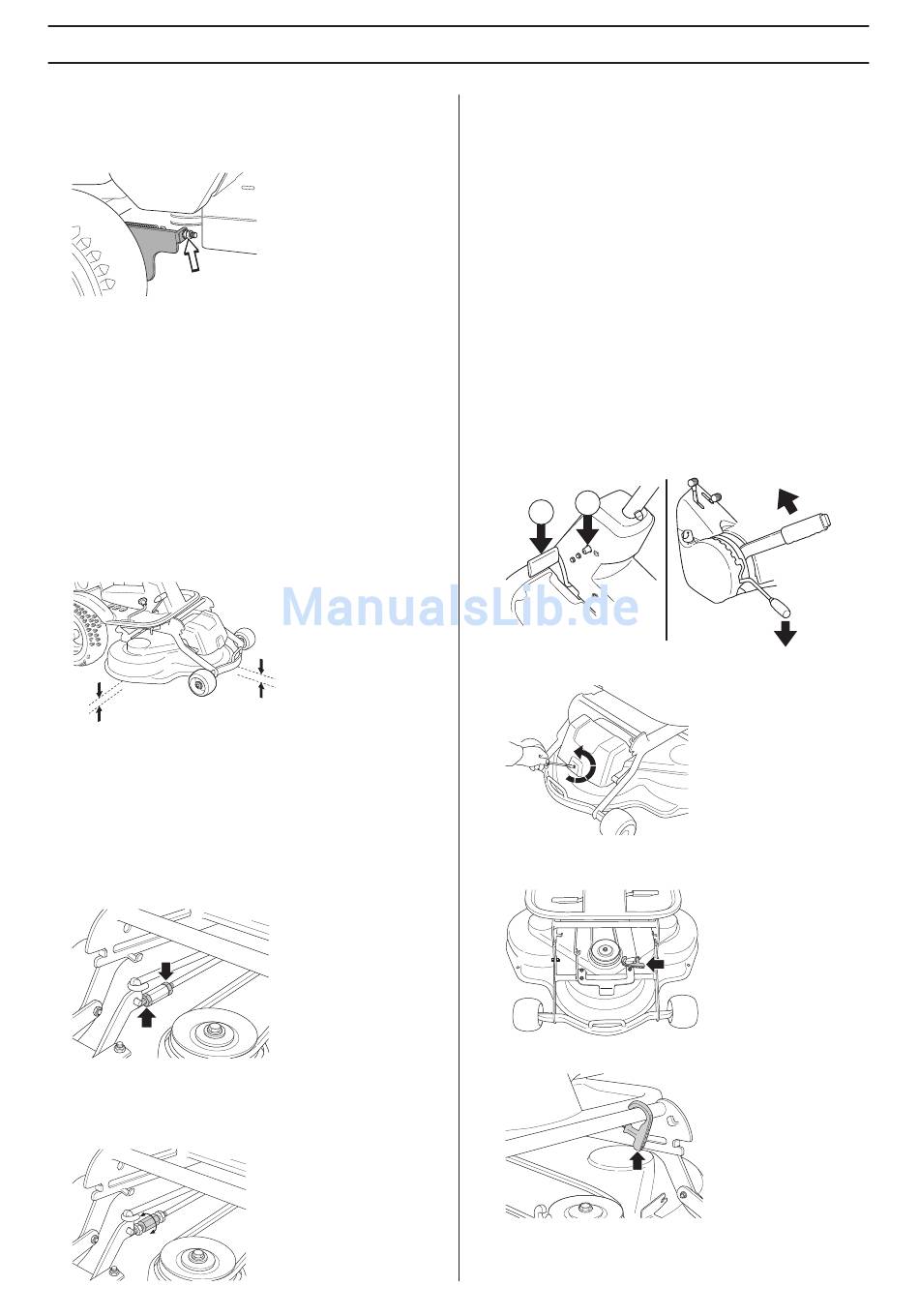

3 Den Bodendruck des Schneidwerks durch Ein- oder
Herausdrehen der Stellschrauben an beiden Seiten hinter
den Vorderrädern des Aufsitzmähers einstellen. Der
Bodendruck soll 12 bis 15 kg betragen, mit gleichmäßig
gespannten Federn.
Überprüfung der Parallelität des
Schneidwerkes
Die Parallelität des Schneidwerks wird auf folgende Weise
geprüft:
1 Luftdruck der Reifen prüfen (60 kPa/0,6 bar/9 PSI).
2 Aufsitzmäher auf ebenen Untergrund stellen.
3 Abstand zwischen Boden und Schneidwerkkante vorn am
Gehäuse messen.
Das Schneidwerk muss leicht geneigt sein, die
Hinterkante sollte 2-4 mm (1/8") höher stehen als die
Vorderkante.
Einstellung der Parallelität des
Schneidwerkes
1 Luftdruck der Reifen prüfen (60 kPa/0,6 bar/9 PSI).
2 Fronthaube ausbauen.
3 Die Muttern der Spurstange lösen; die Innenmutter hat ein
Linksgewinde.
4 Strebe herausschrauben (verlängern), damit die
Hinterkante der Haube angehoben wird. Strebe
hineinschrauben (verkürzen), damit die Hinterkante der
Haube abgesenkt wird.
Wartung
5 Nach der Einstellung die Muttern anziehen.
6 Nach vorgenommener Einstellung ist die Parallelität des
Aggregates erneut zu überprüfen.
7 Fronthaube anbringen.
Service-Stellung des
Schneidwerkes
FR 2215 MA, FR 2215 MA 4x4
Damit das Aggregat sich gut reinigen, reparieren oder warten
lässt, ist es in Service-Stellung zu bringen. Service-Stellung
bedeutet, dass das Aggregat hochgeklappt wird und in
Vertikalstellung einrastet.
Anordnung in Service-Stellung
1 Die Maschine in eine horizontale Stellung bringen.
Feststellbremse betätigen und sichern. Die
Schnitthöheneinstellung auf die niedrigste Stufe stellen
und das Schneidwerk anheben.
2
2 Frontabdeckung durch Lösen des Splints abnehmen.
3 Feder an der Spannrolle des Antriebsriemens lösen, dazu
den Griff lösen.
4
Den Griff am Rahmenbogen anbringen.
1
– 23
