Ultraschall Doppelmaterial-Erkennung UDC-30GM-085-...
3
Messsystem
Ein komplettes Gerät besteht aus einer Ultraschall-Sendeeinheit und ei-
ner Auswerte- und Empfangseinheit. Die Sensorköpfe sind ab Werk opti-
mal aufeinander abgestimmt und dürfen daher nicht getrennt verwendet
bzw. mit anderen Geräten des selben Typs vertauscht werden. Die Steck-
verbindung im Verbindungskabel Sender-Empfänger dient lediglich der
leichteren Montage.
4
Montage und Ausrichtung
Eine einwandfreie Funktion des Sensors ist nur dann gewährleistet, wenn
Sender und Empfänger exakt zentrisch zueinander ausgerichtet sind.
Dies ist bei Verwendung der Montagehilfe MH-UDB-02 (siehe Kapitel 8
"Zubehör" auf Seite 15) gewährleistet. Zusätzlich bietet die UDC-30GM-
085-... eine elektronische Ausrichthilfe (siehe Kapitel 5.6.1 "Ausrichthilfe"
auf Seite 10), welche jedoch nicht die exakte mechanische Ausrichtung
der Sensorköpfe ersetzt.
Empfohlender Abstand der Sensorköpfe:d = 50 mm ... 150 mm,
Winkelversatz:
maximaler Versatz:
(siehe Bild 4.1 und Bild 4.2)
Empfohlende Abstände
a = 20 ... 30 mm
b ≥ 75 mm
d = 50 ... 150 mm

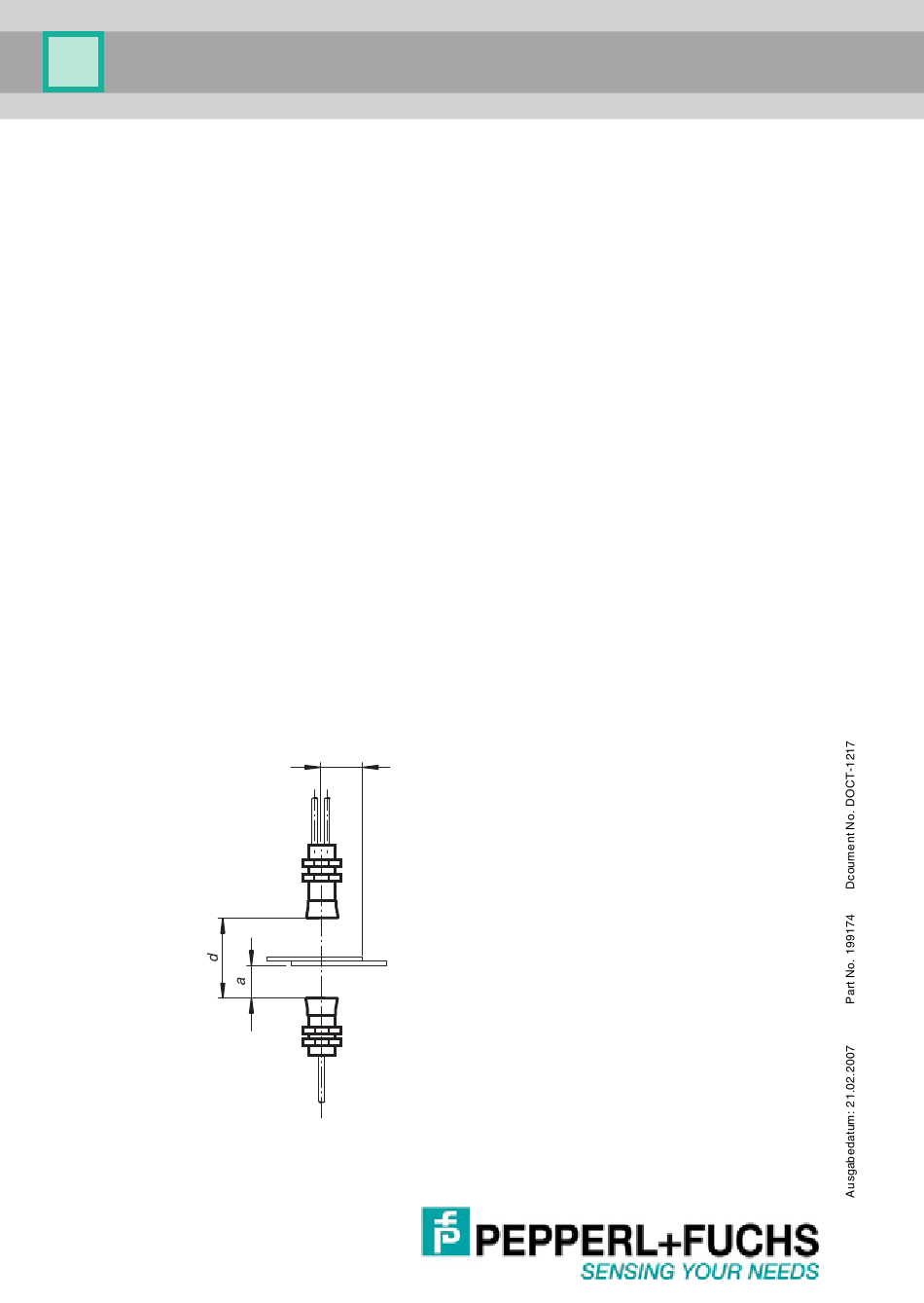

Bild 4.1:
4
b
empfohlene Abstände und Winkeleinstellungen
Messsystem
optimal ca. 80 mm
α
< +/- 1°
s < +/- 1 mm
