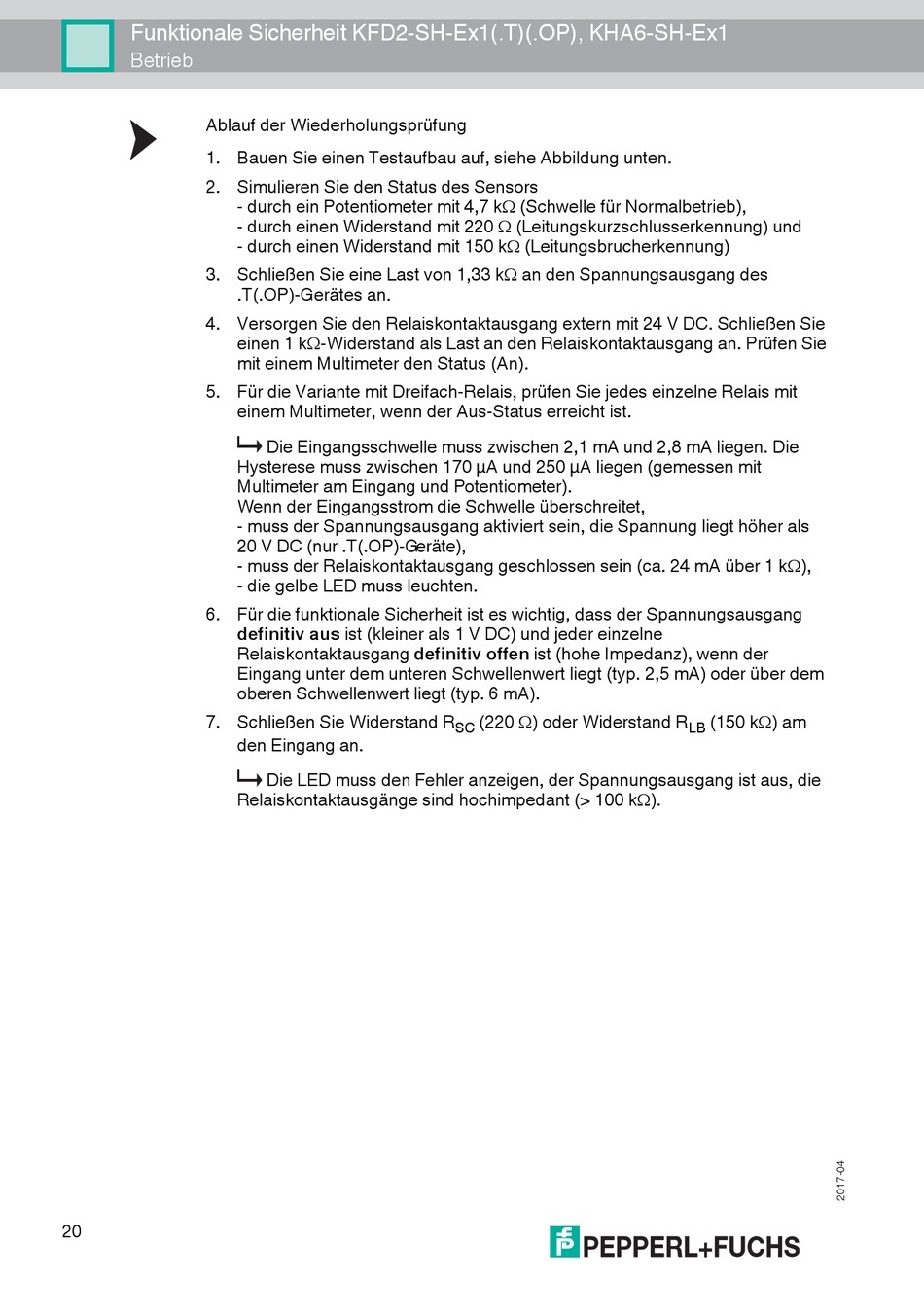

Funktionale Sicherheit KFD2-SH-Ex1(.T)(.OP), KHA6-SH-Ex1
Betrieb
Ablauf der Wiederholungsprüfung
1. Bauen Sie einen Testaufbau auf, siehe Abbildung unten.
2. Simulieren Sie den Status des Sensors
3. Schließen Sie eine Last von 1,33 k an den Spannungsausgang des
4. Versorgen Sie den Relaiskontaktausgang extern mit 24 V DC. Schließen Sie
5. Für die Variante mit Dreifach-Relais, prüfen Sie jedes einzelne Relais mit
6. Für die funktionale Sicherheit ist es wichtig, dass der Spannungsausgang
7. Schließen Sie Widerstand R
20
- durch ein Potentiometer mit 4,7 k (Schwelle für Normalbetrieb),
- durch einen Widerstand mit 220 (Leitungskurzschlusserkennung) und
- durch einen Widerstand mit 150 k (Leitungsbrucherkennung)
.T(.OP)-Gerätes an.
einen 1 k-Widerstand als Last an den Relaiskontaktausgang an. Prüfen Sie
mit einem Multimeter den Status (An).
einem Multimeter, wenn der Aus-Status erreicht ist.
Die Eingangsschwelle muss zwischen 2,1 mA und 2,8 mA liegen. Die
Hysterese muss zwischen 170 µA und 250 µA liegen (gemessen mit
Multimeter am Eingang und Potentiometer).
Wenn der Eingangsstrom die Schwelle überschreitet,
- muss der Spannungsausgang aktiviert sein, die Spannung liegt höher als
20 V DC (nur .T(.OP)-Geräte),
- muss der Relaiskontaktausgang geschlossen sein (ca. 24 mA über 1 k),
- die gelbe LED muss leuchten.
definitiv aus ist (kleiner als 1 V DC) und jeder einzelne
Relaiskontaktausgang definitiv offen ist (hohe Impedanz), wenn der
Eingang unter dem unteren Schwellenwert liegt (typ. 2,5 mA) oder über dem
oberen Schwellenwert liegt (typ. 6 mA).
den Eingang an.
Die LED muss den Fehler anzeigen, der Spannungsausgang ist aus, die
Relaiskontaktausgänge sind hochimpedant (> 100 k).
(220 ) oder Widerstand R
SC
(150 k) am
LB
