Pepperl+Fuchs KFD2-ER-1.W.LB Kurzanleitung

Konduktiver Schaltverstärker
Merkmale
• 1-kanaliger Signaltrenner
• 24 V DC-Versorgung (Power Rail)
• Füllstandsmesseingang
• Einstellbarer Bereich 1 kΩ ... 150 kΩ
• Relaiskontaktausgang
• Fehler-Relaiskontaktausgang
• Einstellbarer Zeitverzug bis 10 s
• Minimum-/Maximum-Steuerung
• Leitungsfehlerüberwachung
Funktion
Dieser Signaltrenner erzeugt die Messwechselspannung für
den konduktiven Fühler.
Sobald das zu überwachende Medium die Elektroden berührt,
fällt der Wechsler-Relaiskontakt des Gerätes ab.
Das Gerät ist spannungs- und temperaturstabilisiert und
garantiert eindeutiges Schaltverhalten.
Das Gerät kann als Ein-/Aus-Steuerung und als Minimum-
/Maximum-Steuerung eingesetzt werden. Ein Signalverzug ist
vorhanden und kann im Bereich zwischen 0,5 s und 10 s
eingestellt werden.
Das Gerät ist mit einer Leitungsbruchüberwachung
(stromloses Relais im Fehlerfall) ausgestattet. Der
Leitungsbruch wird durch eine rote LED angezeigt. Bei
Nutzung der Leitungsbruchüberwachung dient der Ausgang II
als Fehlermeldeausgang. Bei Deaktivierung der
Leitungsbruchüberwachung folgt Ausgang II dem Ausgang I.
Anwendung
Das Gerät ist mit einer Leitungsbruchüberwachung
(stromloses Relais im Fehlerfall) ausgestattet. Dazu muss der
beiliegende 430 kΩ-Widerstand zwischen Maximum- und
Referenz-Elektrode geschaltet werden. Diese Funktion ist
über DIP-Schalter deaktivierbar.
Anschluss
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com
430 kΩ
100 %
0 %
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com

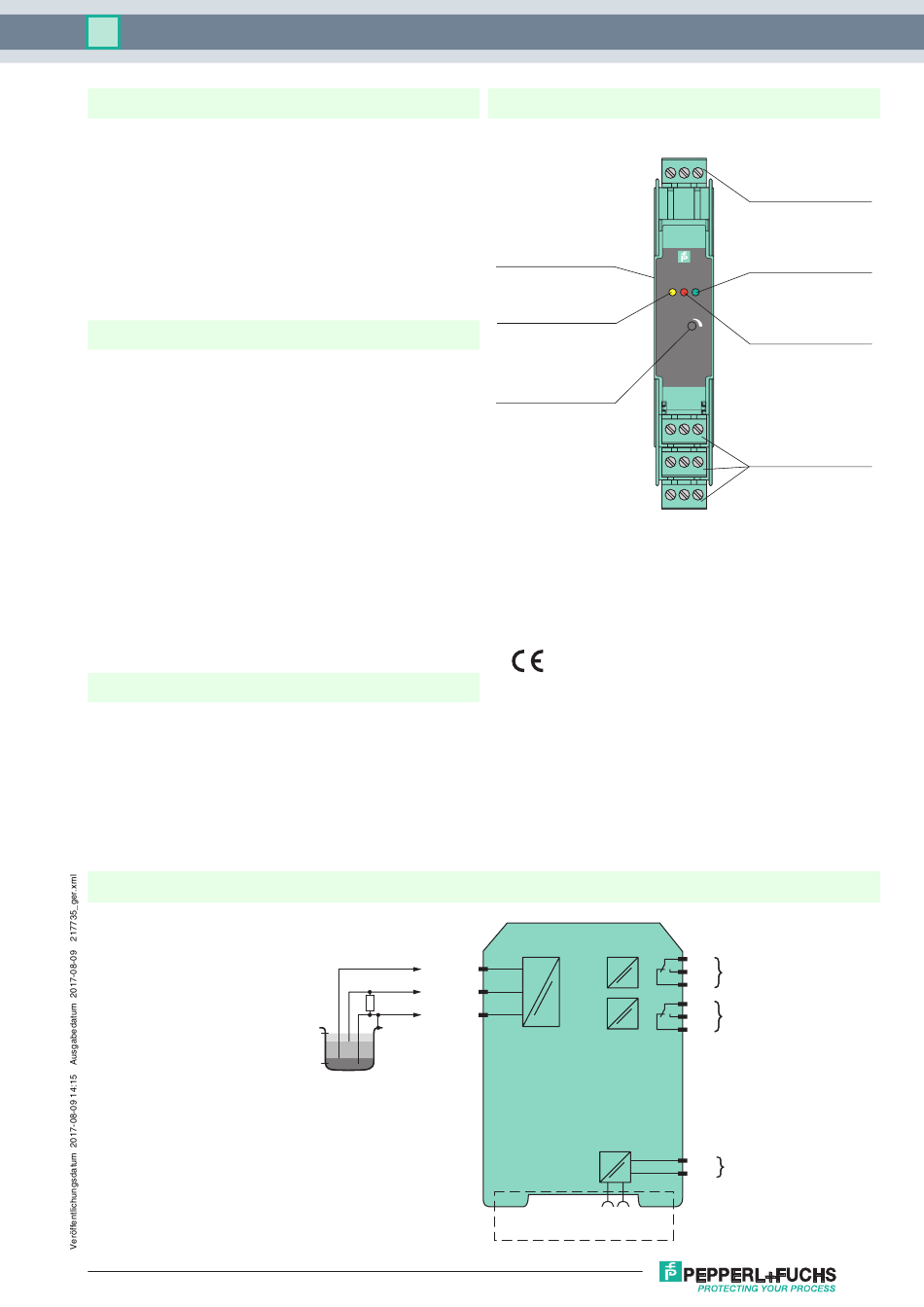

Aufbau
Frontansicht
DIP-Schalter S1
LED gelb:
Relaisausgang
Potentiometer
Ansprechempfindlichkeit
Abgleich
KFD2-ER-1.W.LB
2
3
1
24 V DC
Power Rail
Singapur: +65 6779 9091
pa-info@sg.pepperl-fuchs.com
KFD2-ER-1.W.LB
abziehbare Klemme
grün
1 2 3
4 5 6
LED grün:
Versorgung
KFD2-ER-1.W.LB
OUT CHK PWR
sens.
LED rot: LB
7 8 9
10 11 12
13 14 15
abziehbare Klemmen
grün
7
I
8
9
10
II
11
12
14+
24 V DC
15-
1
