Montage- und Bedienungsanleitung
MDR U62X 1
Raumregelung - allgemeine Anwendung für Einzelraumregelung
Achtung: Arbeiten zum Transport, zur Installation, zur Inbetriebnahme und Instandhaltung
sind von qualifiziertem Fachpersonal auszuführen, IEC 364 bzw. CENELEC HD 384 oder
DIN VDE 0100 und IEC-Report 664 oder DIN VDE 0110 sowie EN 50178, EN 60204, EN
60335/Teil 1 u. Teil 51 und örtliche Bestimmungen einhalten!
Netzanschluß und Leistungsausgänge nur mit flexiblem Anschlußkabel (3 x 0,75 bzw. 4 x
0,75) bzw. Steuerleitung LIYY ... anschließen !!!
Gefahrenhinweis: Vor allen Arbeiten am Regler oder an diesem angeschlossenen
Komponenten, den Regler vorschriftsmäßig spannungsfrei schalten. Die Ausgänge stehen
auch im nicht angesteuerten Zustand unter Netzspannung !!!
1. Montage
Befestigung:
Technische Daten:
verwendbare Pumpen:
Sicherungswechsel:

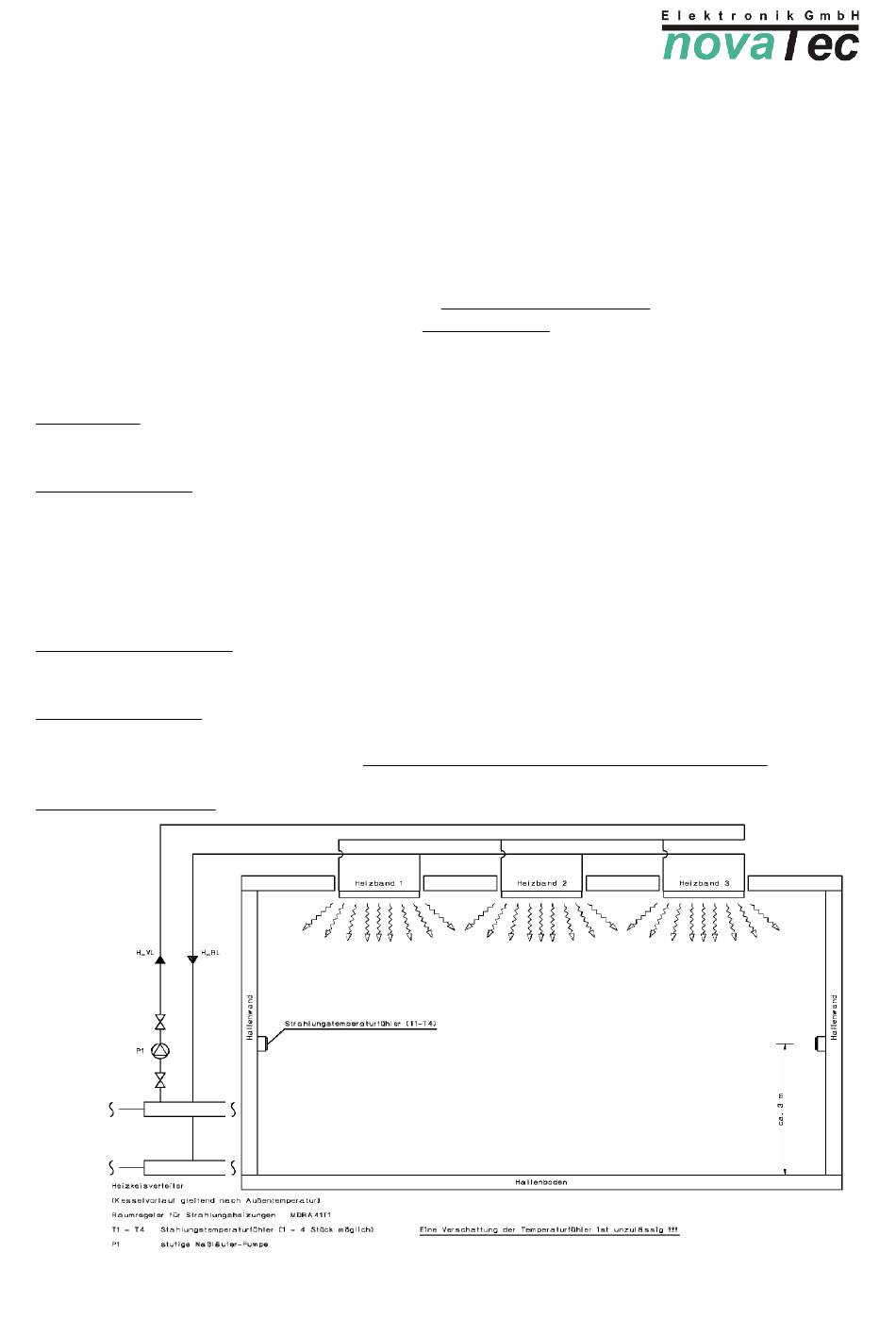

Hydraulikschema:
Das Regelgerät mit den beiliegenden Schrauben und Dübeln an
der Wand oberhalb eines Kabelkanals befestigen.
Betriebsspannung
Ausgangsleistung
Steuersicherung
Pumpensicherung
Umgebungstemperatur -10 bis 40°C (max.)
- stufige Naßläuferpumpe bis 200 W (Option: 400 W)
- 0..10V steuerbare E-Pumpe bzw. Ventil –
Zum Wechseln der internen Sicherungen das Gerät spannungsfrei
schalten, Gehäuseschrauben entfernen und den Deckel abheben.
Achtung: Bajonettverschluß- erst drücken dann drehen!
4
1 x 230 VAC
1 x 200W bzw. 1 x 400W
0,1 AT 250 V (Regler)
1,0 AT 250 V (Ausgang 200W)
2,0 AT 250 V (Ausgang 400W)
Hinweise oben beachten!
