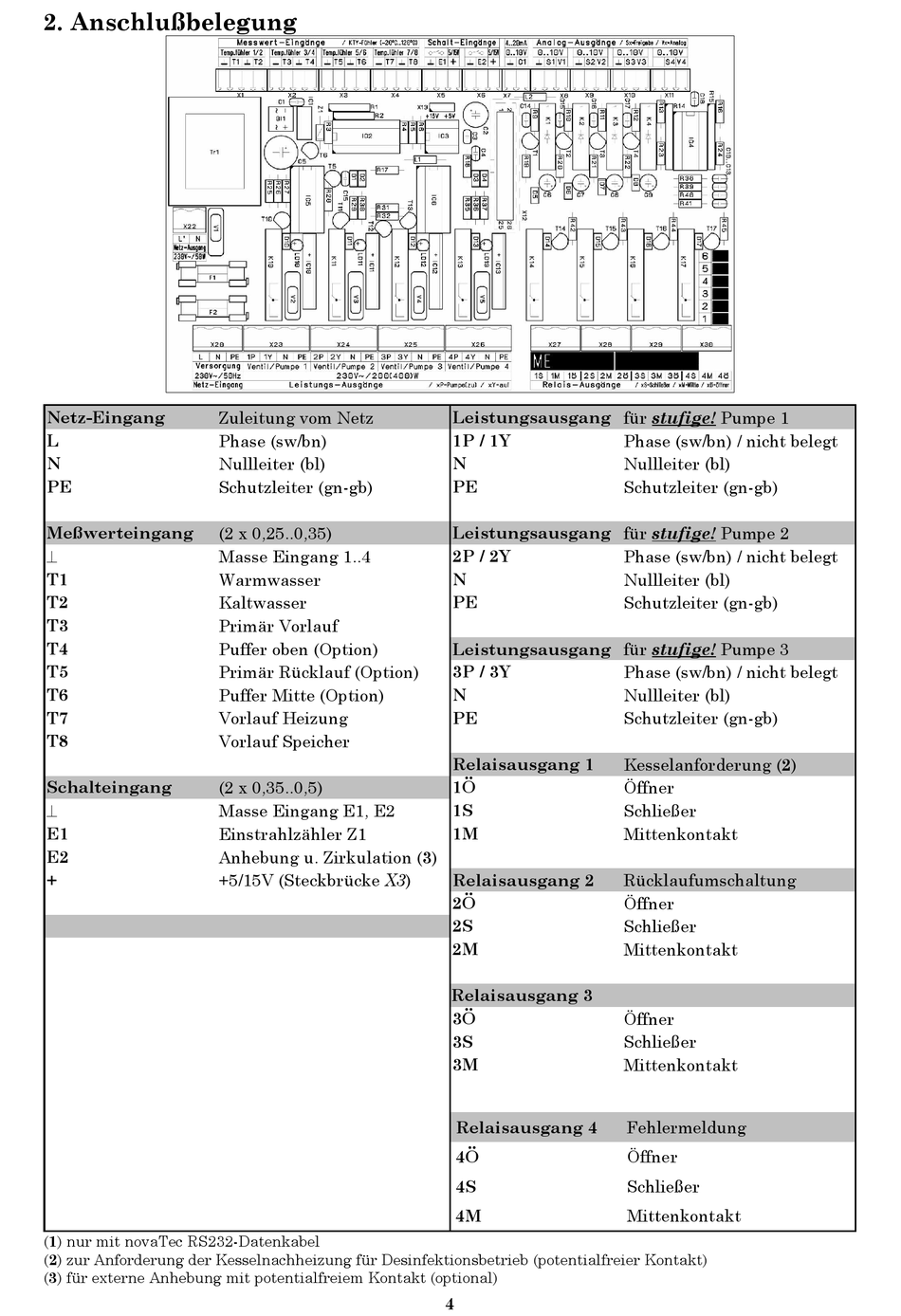

2. Anschlußbelegung
Netz-Eingang
L
N
PE
Meßwerteingang
T1
T2
T3
T4
T5
T6
T7
T8
Schalteingang
E1
E2
+
(1) nur mit novaTec RS232-Datenkabel
(2) zur Anforderung der Kesselnachheizung für Desinfektionsbetrieb (potentialfreier Kontakt)
(3) für externe Anhebung mit potentialfreiem Kontakt (optional)
Zuleitung vom Netz
Phase (sw/bn)
Nullleiter (bl)
Schutzleiter (gn-gb)
(2 x 0,25..0,35)
Masse Eingang 1..4
Warmwasser
Kaltwasser
Primär Vorlauf
Puffer oben (Option)
Primär Rücklauf (Option)
Puffer Mitte (Option)
Vorlauf Heizung
Vorlauf Speicher
(2 x 0,35..0,5)
Masse Eingang E1, E2
Einstrahlzähler Z1
Anhebung u. Zirkulation (3)
+5/15V (Steckbrücke X3)
Leistungsausgang für stufige! Pumpe 1
1P / 1Y
N
PE
Leistungsausgang für stufige! Pumpe 2
2P / 2Y
N
PE
Leistungsausgang für stufige! Pumpe 3
3P / 3Y
N
PE
Relaisausgang 1
1Ö
1S
1M
Relaisausgang 2
2Ö
2S
2M
Relaisausgang 3
3Ö
3S
3M
Relaisausgang 4
4Ö
4S
4M
4
Phase (sw/bn) / nicht belegt
Nullleiter (bl)
Schutzleiter (gn-gb)
Phase (sw/bn) / nicht belegt
Nullleiter (bl)
Schutzleiter (gn-gb)
Phase (sw/bn) / nicht belegt
Nullleiter (bl)
Schutzleiter (gn-gb)
Kesselanforderung (2)
Öffner
Schließer
Mittenkontakt
Rücklaufumschaltung
Öffner
Schließer
Mittenkontakt
Öffner
Schließer
Mittenkontakt
Fehlermeldung
Öffner
Schließer
Mittenkontakt
