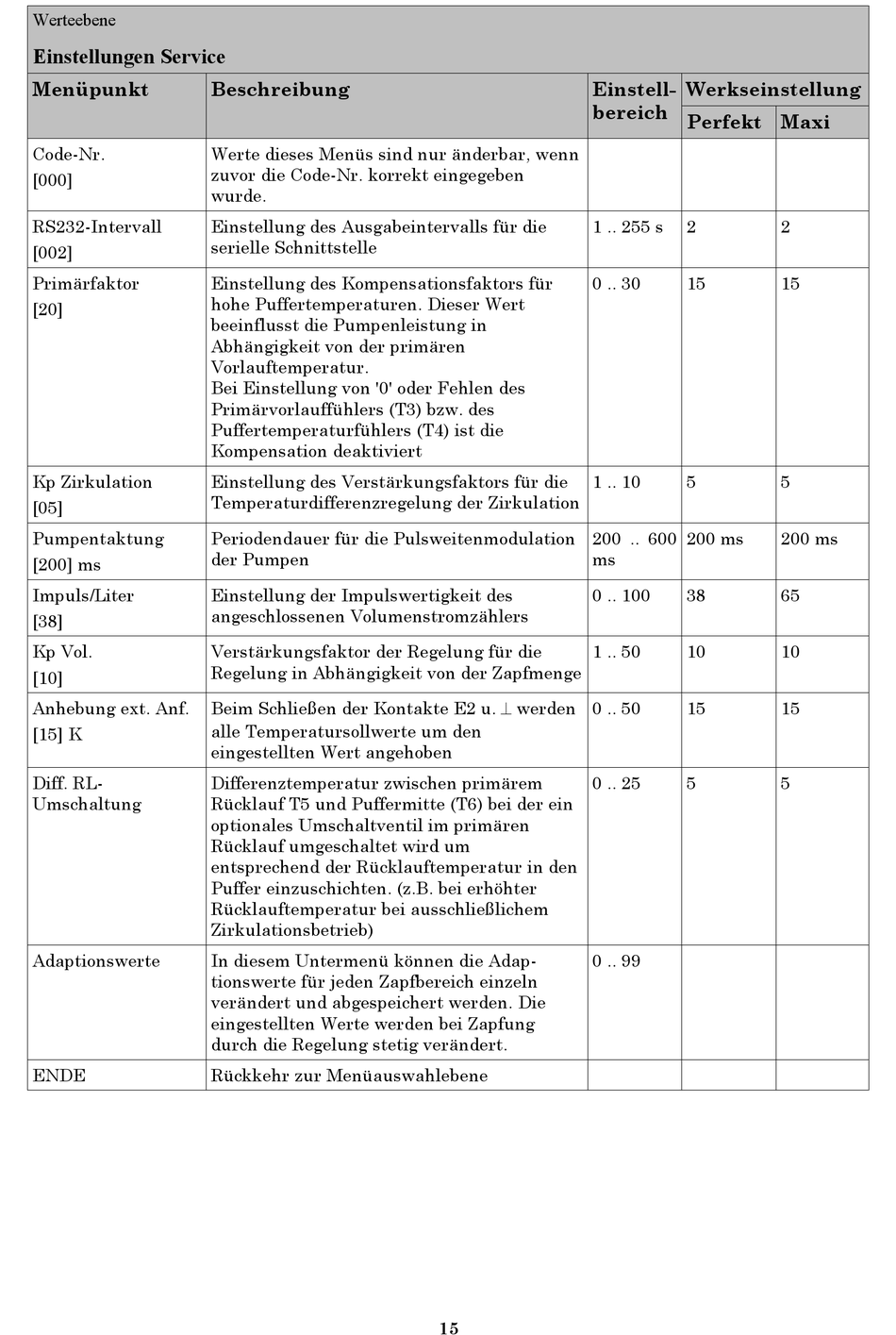

Werteebene
Einstellungen Service
Menüpunkt
Code-Nr.
[000]
RS232-Intervall
[002]
Primärfaktor
[20]
Kp Zirkulation
[05]
Pumpentaktung
[200] ms
Impuls/Liter
[38]
Kp Vol.
[10]
Anhebung ext. Anf.
[15] K
Diff. RL-
Umschaltung
Adaptionswerte
ENDE
Beschreibung
Werte dieses Menüs sind nur änderbar, wenn
zuvor die Code-Nr. korrekt eingegeben
wurde.
Einstellung des Ausgabeintervalls für die
serielle Schnittstelle
Einstellung des Kompensationsfaktors für
hohe Puffertemperaturen. Dieser Wert
beeinflusst die Pumpenleistung in
Abhängigkeit von der primären
Vorlauftemperatur.
Bei Einstellung von '0' oder Fehlen des
Primärvorlauffühlers (T3) bzw. des
Puffertemperaturfühlers (T4) ist die
Kompensation deaktiviert
Einstellung des Verstärkungsfaktors für die
Temperaturdifferenzregelung der Zirkulation
Periodendauer für die Pulsweitenmodulation
der Pumpen
Einstellung der Impulswertigkeit des
angeschlossenen Volumenstromzählers
Verstärkungsfaktor der Regelung für die
Regelung in Abhängigkeit von der Zapfmenge
Beim Schließen der Kontakte E2 u. werden
alle Temperatursollwerte um den
eingestellten Wert angehoben
Differenztemperatur zwischen primärem
Rücklauf T5 und Puffermitte (T6) bei der ein
optionales Umschaltventil im primären
Rücklauf umgeschaltet wird um
entsprechend der Rücklauftemperatur in den
Puffer einzuschichten. (z.B. bei erhöhter
Rücklauftemperatur bei ausschließlichem
Zirkulationsbetrieb)
In diesem Untermenü können die Adap-
tionswerte für jeden Zapfbereich einzeln
verändert und abgespeichert werden. Die
eingestellten Werte werden bei Zapfung
durch die Regelung stetig verändert.
Rückkehr zur Menüauswahlebene
Einstell-
bereich
1 .. 255 s
0 .. 30
1 .. 10
200 .. 600
ms
0 .. 100
1 .. 50
0 .. 50
0 .. 25
0 .. 99
15
Werkseinstellung
Perfekt Maxi
2
2
15
15
5
5
200 ms
200 ms
38
65
10
10
15
15
5
5
