Anleitung SKA 2502 C D
sonst das Gerät sofort defekt geht.
Zum Anschluß der Kältemittelleitungen und Inbe-
triebnahme beauftragen Sie einen unserer Ser-
vicepartner oder eine Klimafachfirma Ihrer Wahl.
Achtung!
1. Servicearbeiten nur von Fachfirmen ausführen
lassen. Setzen Sie sich mit unserem Service-
Partner in Verbindung.
2. Ist die spannungsführende Verbindungsleitung
zwischen Innengerät und Außengerät be-
schädigt, kontaktieren Sie eine Fachfirma.
3. Ist die Netzleitung beschädigt muss diese durch
einen Elektrofachmann ausgetauscht werden.
4. Hinweis:
a) Die maximale Länge der Kühlmittelleitung
in Grundausstattung beträgt 4 Meter.
b) Ist die Position des Aussengeräts höher als
die Position des Innengerätes so wird in der
Kühlmittelleitung eine Kurve die niedriger als das
Innengerät liegt benötigt.
5. Elektroanschluss
Hinweis: Der Elektroanschluss muss durch eine
Elektrofachkraft ausgeführt werden.

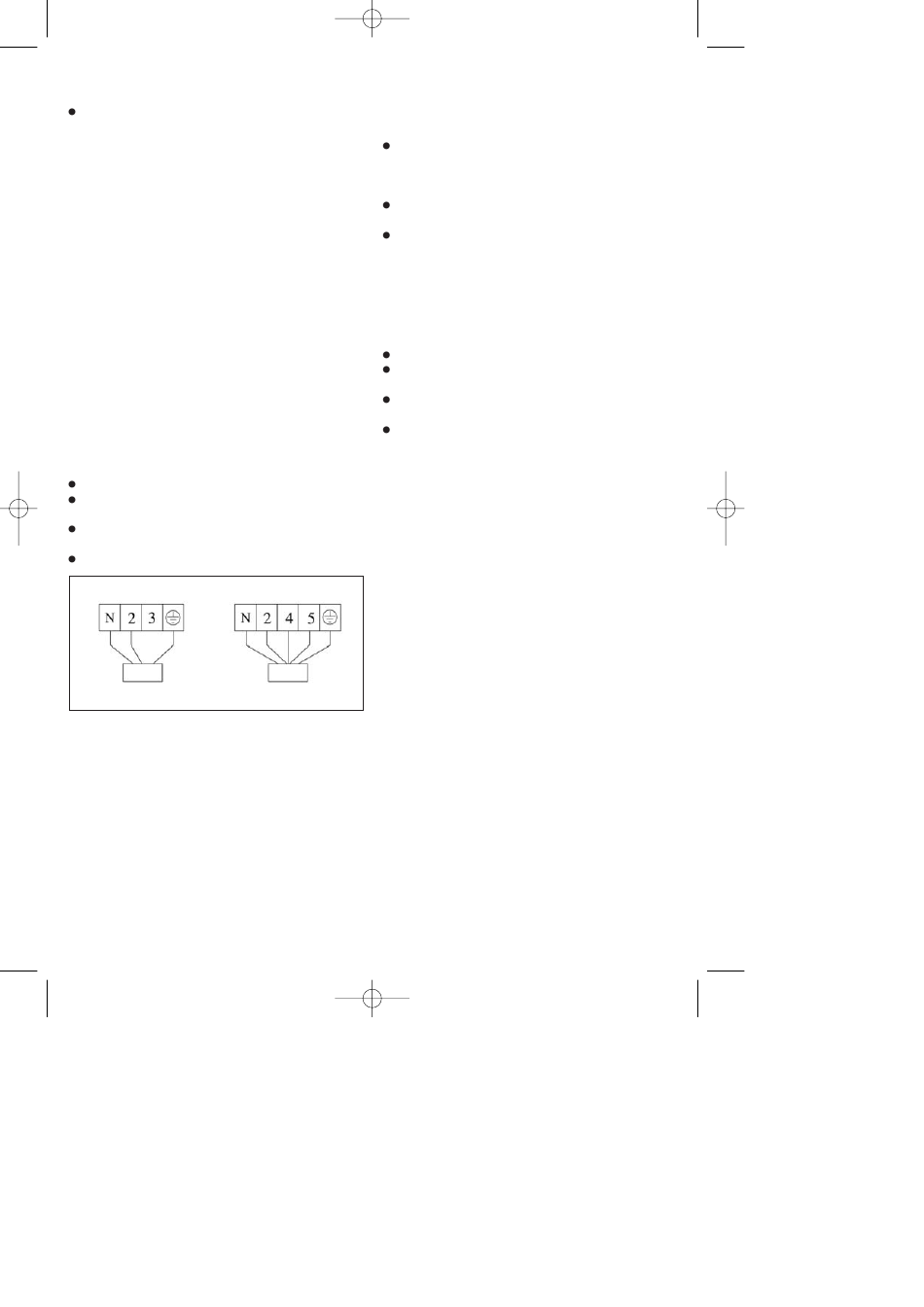

Anschlussabdeckung am Außengerät entfernen.
Elektroleitung gemäß Abbildung anschließen;
Schutzleiteranschluss beachten.
Elektroleitung mit Zugentlastungsschelle am
Außengerät sichern.
Anschlussabdeckung am Außengerät montieren.
SKA 2502 C
blau
gelb
grün
vom Innengerät
14. Evakuierung
Sind die Verbindungsleitungen hergestellt, kann die
Anlage mittels einer Vakuumpumpe evakuiert
werden und die Dichtigkeitskontrolle erfolgen.
Die Dauer der Evakuierung richtet sich nach dem
Rohrleitungsvolumen des Innengerätes, der Länge
der Kältemittelleitungen und ist abhängig von der
vorhandenen Feuchtigkeitsmenge in den Leitungen.
02.12.2005
9:29 Uhr
Seite 21
15. Inbetriebnahme
Die Inbetriebnahme hat durch einen autorisierten
Sachkundigen zu erfolgen und ist zu dokumentieren.
Funktionskontrolle und Testlauf
Die Funktionskontrolle wird über das Innengerät
gestartet. Das Innengerät läuft dabei im normalen
Kühlbetrieb.
Folgenden Punkte werden geprüft:
SKA 3502 C+H
blau
gelb
grün
vom Innengerät
Zur Kontrolle werden die Verbindungen mit
Lecksuchspray besprüht. Sind Blasen sichtbar,
ist die Verbindung nicht korrekt ausgeführt.
Ziehen Sie dann die Verschraubung fester an.
Führen Sie den Testlauf durch und messen
Sie alle erforderlichen Werte.
Setzen Sie alle Verschlussmuttern wieder auf.
Dichtigkeit der Kältemittelleitungen.
Gleichmäßiger Lauf des Kompressors und der
Ventilatoren.
Abgabe kalter Luft am Innengerät und warmer
Luft am Außenteil.
Funktionsprüfung des Innengerätes und aller
Programmabläufe.
21
