DECKENLUFTGERÄTE FB-A flex, FB-A de luxe
06
Schaltgeräte

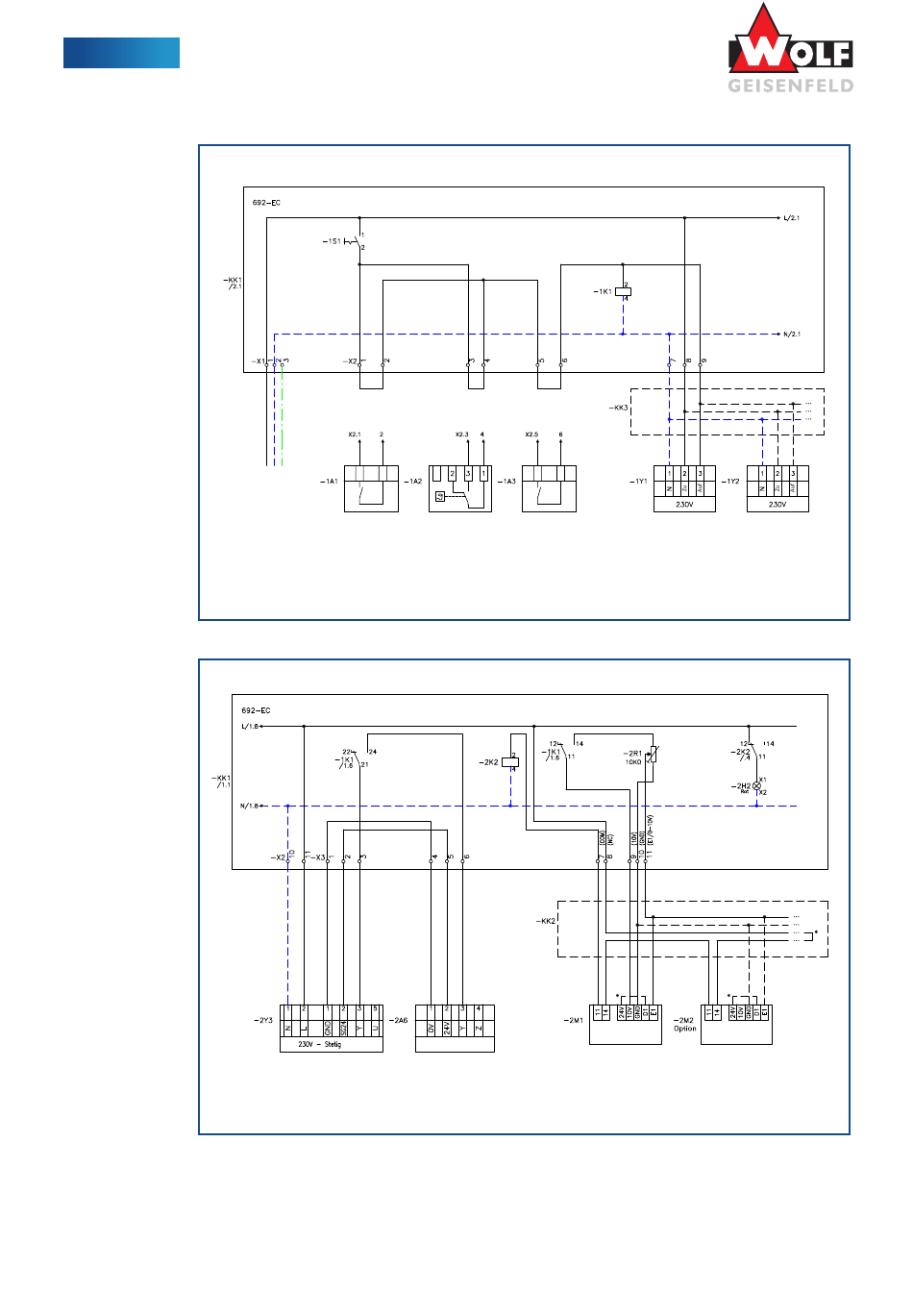

06.11 Schaltgeräte mit EC-Controller 692 EC mit Klappensteuerung
Zuleitung
230V
Klappenstellantrieb
515
Option
Schalter
Ein/Aus
Falls vorhanden Falls vorhanden
Brücke entfernen Brücke entfernen
Raumthermostat Uhrenthermostat
681/682/682-I 684.1
Kontakt 2-3 geschlossen = heizen Kontakt 1-3 geschlossen = heizen
Kontakt 2-1 geschlossen = kühlen Kontakt 1-2 geschlossen = kühlen
Einspeisung bauseits
230V
Option Option
Stellungsgeber
705
Option
20
Falls vorhanden
Brücke entfernen
Option
Bauseits
Klappenstellantrieb
ext. Freigabe /
517
Frostschutz
Option
Option
Drehzahl-
steller
Sammelstörmeldung
Ventilatoren
Max. 15 Ventilatoren!
Option
Bauseits
EC-Ventilator
Anschlusskasten
*Freigabe im Ventilator
anschlusskasten brücken
24V bzw. 10V auf D1.
(falls vorhanden)
Einspeisung bauseits
230V bzw. 400V
Klappenstellantrieb
517
Option
*Störmeldungen in
Reihe schalten
EC-Ventilator
Anschlusskasten
*Freigabe im Ventilator-
anschlusskasten brücken
24V bzw. 10V auf D1.
(falls vorhanden)
Einspeisung bauseits
230V bzw. 400V
