Elektroanschlüsse
5. Elektroanschlüsse

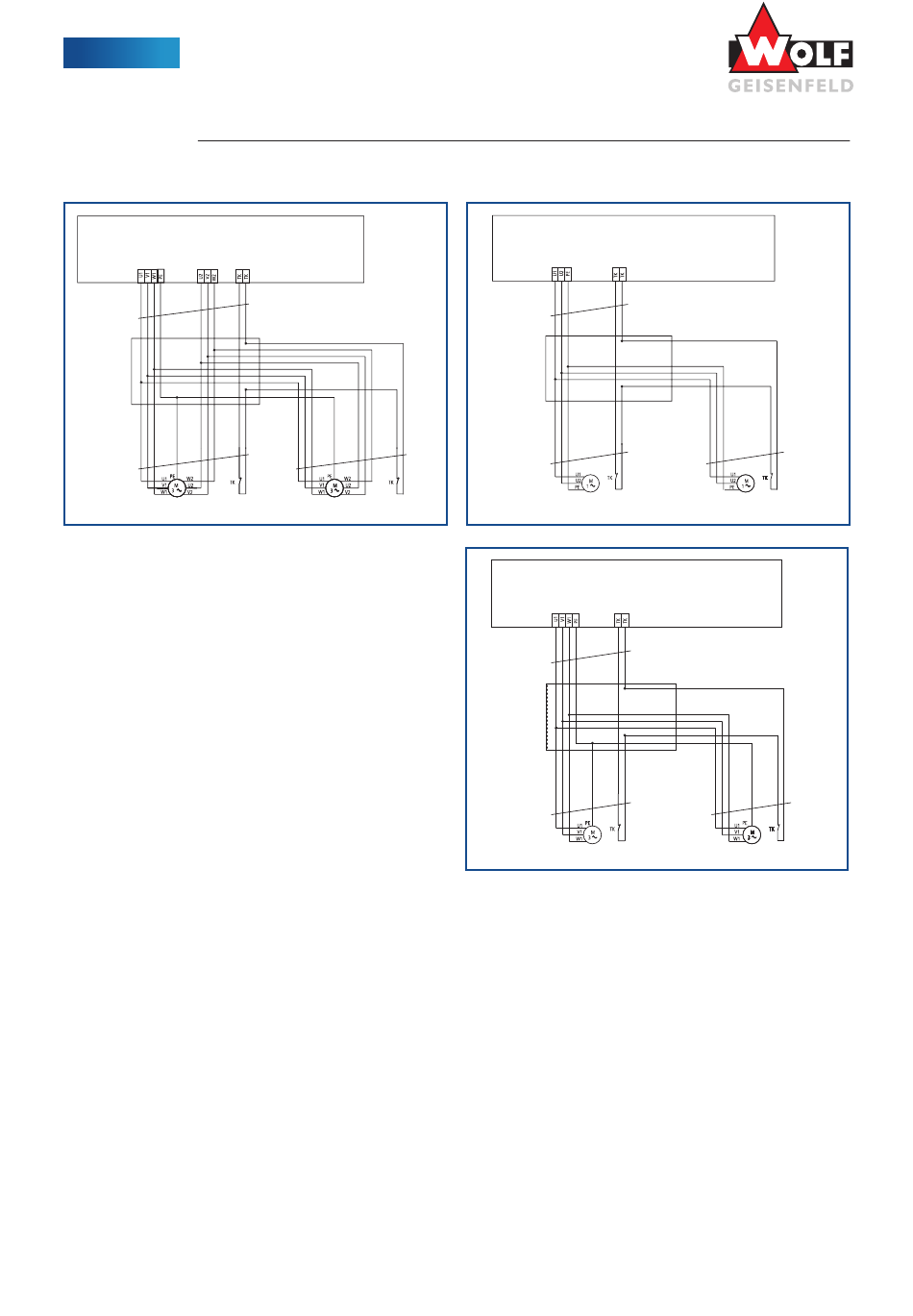

05.01 Parallelschaltung von FB-A Geräten
Schaltgerät 670 - 671
9-adrig
9-adrig
TK=Thermokontakt
Lüftermotor 1
Klemmdose und Verkabelung bauseits!
Achtung! Die maximale Anzahl von
Lüftermotoren an einem Schaltgerät sind
aus der Tabelle in dieser Betriebs- und
Wartungsanleitung zu entnehmen.
Die Kabelquerschnitte sind Richtwerte und
müssen den gültigen VDE-Vorschriften
VDE 0100 und den TAB angepasst werden.
9-adrig
TK=Thermokontakt
Lüftermotor 2 o. X
Schaltgerät 685/52-54 E
5-adrig
5-adrig
Lüftermotor 1 TK=Thermokontakt
Schaltgerät 685/55-58D
7-adrig
7-adrig
Lüftermotor 1 TK=Thermokontakt
14
5-adrig
Lüftermotor 2 o. X TK=Thermokontakt
7-adrig
Lüftermotor 2 o. X TK=Thermokontakt
