DECKENLUFTGERÄTE FB-A flex, FB-A de luxe
07

Inbetriebnahme

7. Inbetriebnahme
Achtung! Bei der Inbetriebnahme des Gerätes dürfen die ausgelegten Grenzen (siehe Angaben an dem Typenschild am
Gerät) nicht überschritten werden. Für die daraus entstehenden Folgeschäden wird keine Gewährleistung übernommen.
Zusätzlich muss die individuelle Betriebs- und Wartungsanleitung der Einbauteile bzw. Zulieferteile beachtet werden.

07.01 Motoranschluss

Es gilt die auf dem Typenschild angegebene Nennspannung. Drehstrommotoren, die für eine Nennspannung
von 400 V ausgelegt sind, können entsprechend DIN / IEC 38 im Bereich 400 V + 6 / - 10 %,
Einphasenwechselstrommotoren 230 V im Bereich 230 V + 6 / - 10 % eingesetzt werden.
Anschlusskabel aus EVA-Aethylen-Vinylacetat-Schlauchleitung 4 GJ1 nach VDE 0208 / 3.69. Diese Leitung ist
zugelassen für Betriebsspannungen bis 500 V, die thermische Beständigkeit beträgt maximal 120 °C. Der Leitungs-
aufbau entspricht VDE 0282 Teil 804.
Sämtliche Motoren besitzen einen Motorvollschutz durch Thermokontakte. Bei Überschreiten der zulässigen
Temperaturgrenze von 135 °C (z.B. durch zu hohe Umgebungstemperatur, Aufheizung durch hohe Heizmittel-
temperaturen) treten diese in Aktion und schalten den Motor ab.
Achtung! Der Betreiber muss den Potenialausgleich des Gerätes von einer Elektrofachkraft nach den gesetzlichen
Vorgaben, Normen und Richtlinien in das bauseitige Potentialausgleichsystem anschließen lassen und die ordent-
liche Funktion sicherstellen. Montierte Potentialausgleiche dürfen nicht entfernt werden.
Außerdem ist die Betriebs- und Wartungsanleitung des Komponentenherstellers zu beachten!
Dieser Motorvollschutz wird nur mit unseren Schaltgeräten erreicht.
Bei Verwendung von Fremdfabrikaten kann keine Motorgarantie übernommen werden.
Wichtig:
Tritt der Motorvollschutz in Aktion, so ist der Motor erst nach Abkühlung und Zurückführung des Wahlschalters in
Nullstellung am Schaltgerät wieder in Betrieb zu setzen (außer Schaltergerät 670.1).
Nach dem Anschluss Drehrichtung des Ventilators überprüfen. Ventilator läuft richtig, wenn Luft aus dem Jalousie-
rahmen austritt. Drehrichtungsänderung durch Austausch von 2 Phasen.
Bei Anschluss der Schaltgeräte und Motoren sind die örtlichen Vorschriften zu beachten.
Anschluss Reparaturschalter siehe „05.02 Reparaturschalter" auf Seite 15

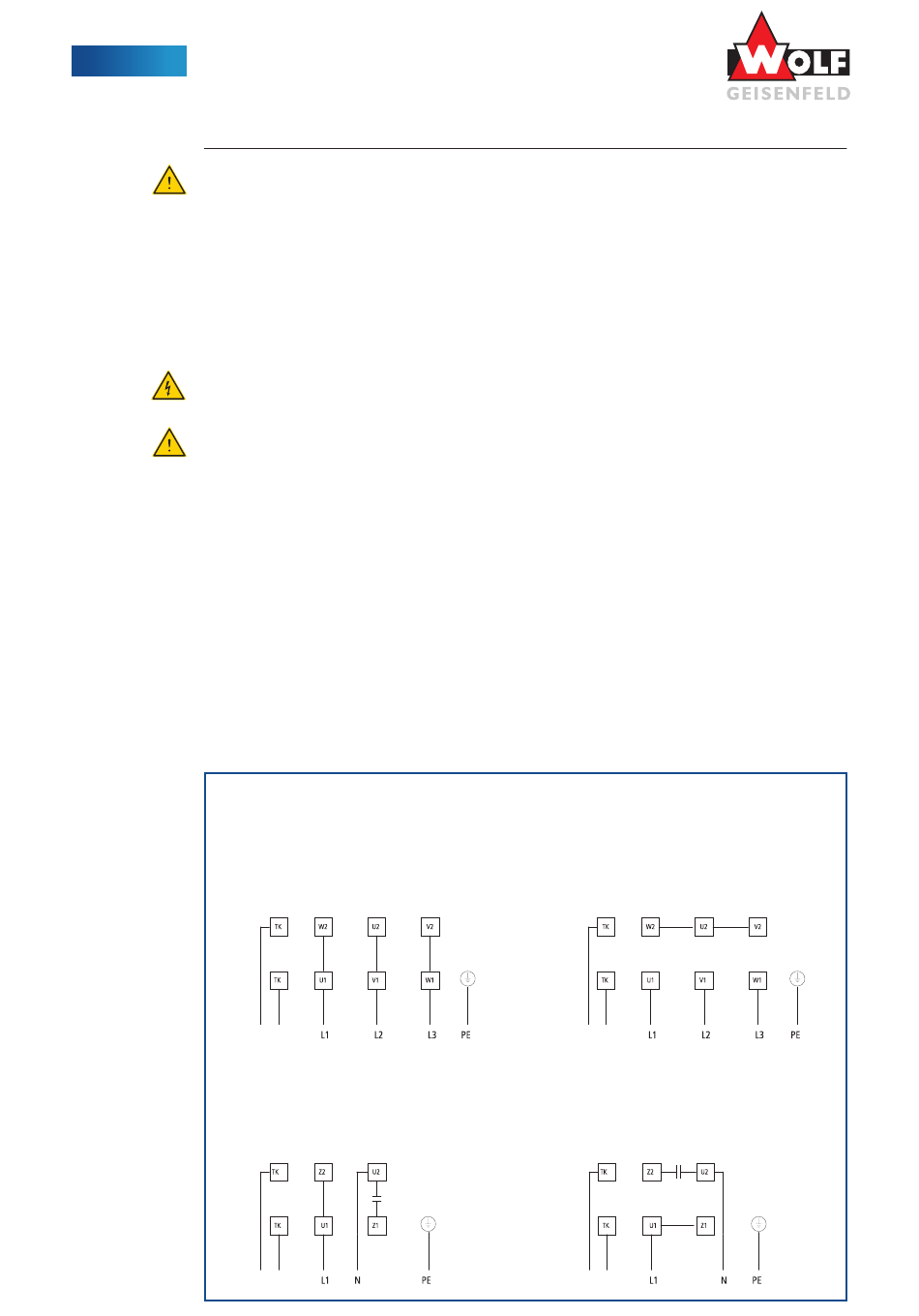

Motor 001 / Motor 005 / Motor 006
Motor mit 2 Drehzahlen durch D/ Y Umschaltung mit Thermokontakt, Drehrichtung durch Vertauschen
von 2 Phasen. Ohne Brücke bei Verwendung von Drehzahlumschalter
Motor 003
Motor mit 1 Drehzahl und Betriebskondensator mit Thermokontakt, Drehrichtungsänderung siehe Schaltung.
10 A bei cos  = 1,0
Schaltvermögen:
6 A bei cos  = 0,6
Nennspannung: 250 V
Spannungsfestigkeit: 2 000 V eff.
Hohe Drehzahl
Dreieck-Schaltung
Linkslauf
21
Niedrige Drehzahl
Stern-Schaltung
Rechtslauf
