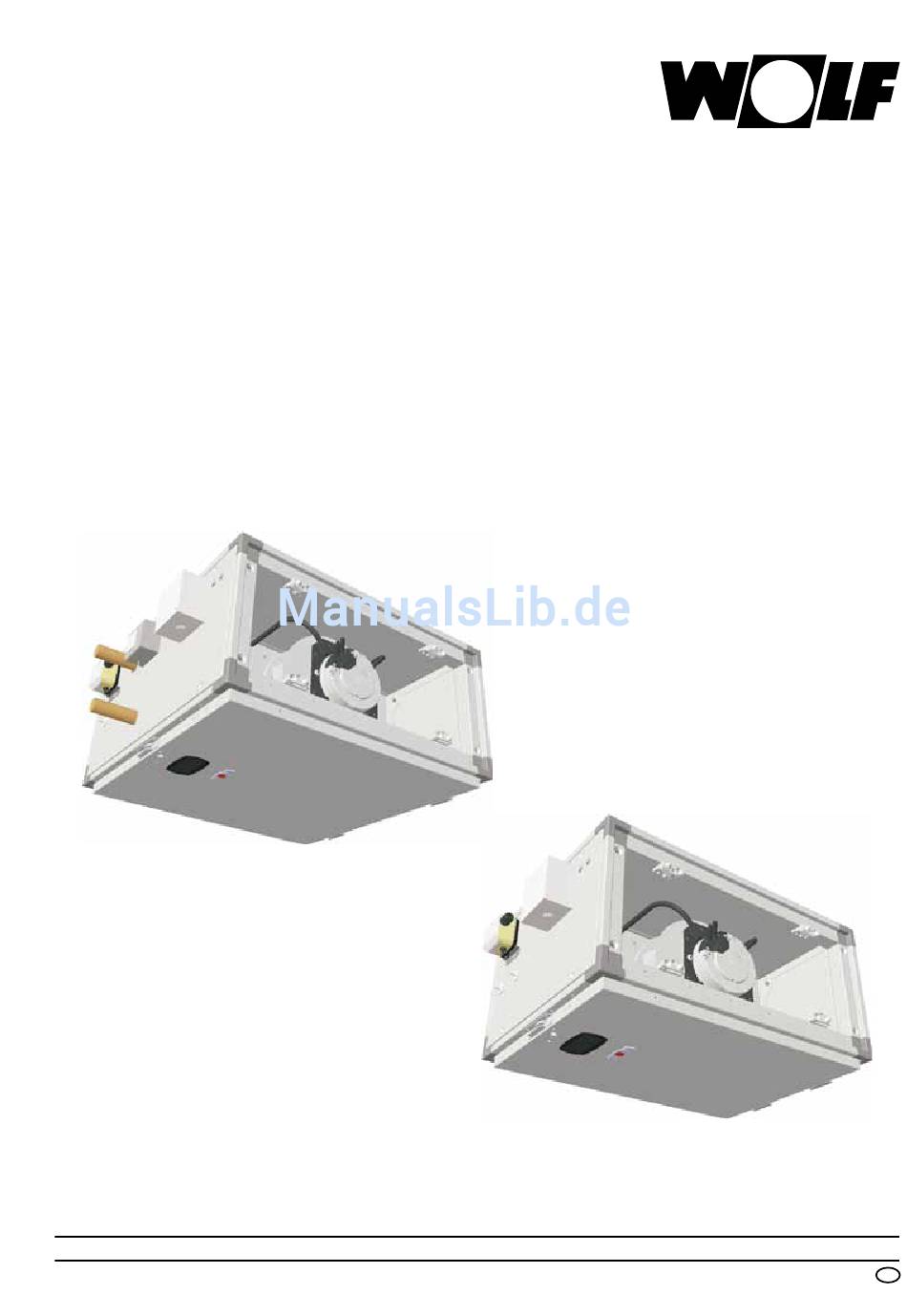

- Seite 1 Montage- und Wartungsanleitung Comfort Flach Lüftungsgerät CFL-EC (Original) CFL-EC-ZUL CFL-EC-ABL Wolf GmbH, Postfach 1380, 84048 Mainburg, Tel.: 08751/74-0, Fax 08751/741600, Internet: www.wolf-heiztechnik.de Art.-Nr. 3063010_201201...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ................. Seite 1. Allgemeines / Sicherheitshinweise ............. 3 2. Normen, Vorschriften ................4-5 3. Anlieferung / Transport ................6 4. Montage / Aufstellung ................7-9 5. Inbetriebnahme..................10-12 6. Außerbetriebnahme zur Wartung............. 13 7. Checkliste Hygienekontrolle ..............14 8. Wartungsanleitung ................15-16 9. -
Seite 3: Allgemeines / Sicherheitshinweise
Elektro-Versorgungsunternehmens (EVU) maßgeblich. Das Gerät darf nur innerhalb des Leistungsbereiches betrieben werden, der in den technischen Unterlagen der Fa. Wolf vorgegeben ist. Das Gerät darf nur in technisch einwandfreiem Zustand betrieben werden. Störungen und Schäden, die die Sicherheit oder einwandfreie Funktion des Gerätes beeinträchtigen oder beeinträchtigen können, müssen umgehend und... -
Seite 4: Normen, Vorschriften
EC-Ventilatoren erst fünf Minuten nach dem allpoligen Abschalten der Span- nung berühren. Bestimmungsgemäße Wolf Lüftungsgeräte CFL-EC sind zum Heizen und Filtern von normaler Luft Verwendung bestimmt. Der Einsatz der Geräte in Feuchträumen oder in Räumen mit ex- plosiver Atmosphäre ist nicht zulässig. Die Förderung von stark staubhaltigen oder aggressiven Medien ist nicht zulässig. - Seite 5 2. Normen, Vorschriften Normen, Vorschriften - Maschinenrichtlinie 2006/42/EG - Niederspannungsrichtlinie 2006/95/EG - EMV - Richtlinie 2004/108/EG - DIN EN ISO 12100-1+2 Sicherheit von Maschinen; Gestaltungsleitsätze - DIN EN ISO 13857 Sicherheit von Maschinen; Sicherheitsabstände - DIN EN 349 Sicherheit von Maschinen; Mindestabstände - DIN EN 953 Sicherheit von Maschinen;...
-
Seite 6: Anlieferung / Transport
Falls Schäden vorliegen oder auch nur der Verdacht auf Schäden besteht, ist dies vom Empfänger auf dem Frachtbrief zu vermerken und vom Spediteur gegenzeichnen zu lassen. Der Sachverhalt muss der Fa. Wolf vom Warenempfänger unverzüglich gemeldet werden. Die Transportverpackung ist gemäß den örtlichen Bestimmungen zu entsorgen. -
Seite 7: Montage / Aufstellung
4. Montage / Aufstellung Aufstellungsort CFL-EC Das CFL-EC ist als Innengerät ausgeführt und vorzugsweise für die Decken- montage vorgesehen. Die Decke, an der das Gerät montiert wird, muss eben und ausreichend trag- fähig sein (min. 250 kg/m²). Das Gerät ist ausschließlich mit den serienmäßig beigelegten Aufhängewinkeln gemäß... - Seite 8 4. Montage / Aufstellung Jalousieklappen Die Jalousieklappen müssen immer gemäß Darstellung montiert werden! Stellmotore sind gemäß Darstellung mit der beigelegten Konsole zu befestigen Konsole CFL-EC Bedienseite Zuluft links Bedienseite Zuluft rechts Draufsicht Draufsicht Bedienseite Fortluft links Bedienseite Fortluft rechts Draufsicht Draufsicht Die Luftkanalanschlüsse sind mit folgenden Aufklebern gekennzeichnet: Aussenluft:...
- Seite 9 Der Elektroanschluss ist gemäß den örtlichen Vorschriften auszuführen. Zum Anschluss der Regelung und des Regelungszubehörs sind die beiliegenden Anleitungen und Verdrahtungspläne zu beachten. CFL-EC-ZUL Nach Fertigstellung der Elektro-Anschlussarbeiten muss eine sicherheits- technische Prüfung der Installation gemäß VDE 0701-0702 und VDE 0700 Teil 500 durchgeführt werden, da sonst die Gefahr eines Stromschlages mit...
-
Seite 10: Inbetriebnahme
Bei angelegter Steuerspannung oder gespeichertem Drehzahlsollwert laufen die EC-Ventilatoren, z.B. nach Netzausfall, automatisch wieder an. - Reparaturschalter einschalten. Wird die Inbetriebnahme der Anlage nicht von Wolf durchgeführt, sind alle Ein- und Ausgänge auf richtige Verdrahtung und Funktion zu überprüfen: - Drehrichtung Ventilatoren - Drehrichtung Außenluft- / Abluftklappe... - Seite 11 5. Inbetriebnahme Ventilatoren Die Türen vor der Inbetriebnahme mit Werkzeug fest verschließen (Geräte- dichtigkeit), ansonsten besteht die Gefahr der Motorüberlastung 1 x 230V / 50Hz; 2,8A bei CFL 10 1 x 230V / 50Hz; 3,0A bei CFL 15 1 x 230V / 50Hz; 3,1A bei CFL 22 Luftmengenmessung bei geschlossenen Türen durchführen.
- Seite 12 5. Inbetriebnahme Volumenstrombestimmung Die Bestimmung des Volumenstroms erfolgt anhand des Wirkdruckverfahrens. Hierbei wird der statische Druck vor der Einströmdüse mit dem statischen Druck Volumenstrombestimmung CFL in der Einströmdüse verglichen. Der Volumenstrom lässt sich aus dem Wirkdruck Δp CFL 10/ CFL 15 (k = 70) ∆...
-
Seite 13: Außerbetriebnahme Zur Wartung
Es besteht die Gefahr eines elektrischen Schlags mit Gesundheitsgefährdung oder Todesfolge. EC-Ventilatoren erst fünf Minuten nach dem allpoligen Abschalten der Spannung berühren. Bei Arbeiten am elektrisch geladenen Gerät ist eine Gummimatte zu benutzen. 6074238 CFL-EC-ZUL Tür kann nach Entfernen Revisionstür mit des Scharnierstifts komplett Vierkantschlüssel... -
Seite 14: Checkliste Hygienekontrolle
Kondensatwanne auf Verschmutzung, Kor- Reinigen und Instandsetzen rosion, Beschädigung und Dichtheit prüfen Ableitung und Siphon auf Funktion prüfen Reinigen und Instandsetzen Reparatur Störungen und Schäden dürfen nur von ausgebildeten Fachkräften beseitigt wer- den. Schadhafte Bauteile dürfen nur durch Orginal-Wolf-Ersatzteile ersetzt werden. 3063010_201201... -
Seite 15: Wartungsanleitung
8. Wartungsanleitung Elektrische Ausrüstung Überprüfen sie regelmäßig die elektrische Ausrüstung des Gerätes. Ersetzen sie sofort lose Verbindungen und defekte Kabel. Überprüfen Sie den Schutz- leiter Ventilator-Motoreinheit Motor und Lager sind wartungsfrei. Falls erforderlich Ventilatorrad mit Seifenlauge reinigen. Messleitung (falls vorhanden) auf festen Sitz am Messstutzen an der Einström- Achtung düse prüfen. - Seite 16 8. Wartungsanleitung Kassettenfilter Die Kassettenfilter sind nicht regenerierbar. Sie müssen bei Verschmutzung oder spätestens nach 12 Monaten ausgetauscht werden. Die Kassettenfilter können zum Wechseln nach dem Öffnen der Revisionstüren aus dem Gerätegehäuse herausgezogen werden (siehe Ersatzteile). Das Lüftungsgerät CFL darf nicht ohne Filter betrieben werden! Stellmotoren an den Klappen Die Motoren sind wartungsfrei.
-
Seite 17: Geräteaufbau Bedienseite Zuluft
9. Geräteaufbau CFL-EC Comfort-Flach-Lüftungsgerät CFL-EC-ZUL Zuluft Bedienseite Zuluft rechts EC-Ventilator Zuluft Klemmkasten PWW-Wärmetauscher Frostschutz- thermostat Revisionstür Differenz- druckwächter Kassettenfilter F7 Zuluft Außenluft Bedienseite Zuluft links Zuluft EC-Ventilator Zuluft Klemmkasten Frostschutz- PWW-Wärmetauscher thermostat Differenz- Revisionstür druckwächter Kassettenfilter F7 Zuluft Außenluft 3063010_201201... - Seite 18 9. Geräteaufbau CFL-EC Comfort-Flach-Lüftungsgerät CFL-EC-ABL Bedienseite Fortluft rechts Fortluft EC-Ventilator Abluft Klemmkasten Differenz- druckwächter Revisionstür Kassettenfilter F5 Abluft Abluft Bedienseite Fortluft links Fortluft Klemmkasten EC-Ventilator Abluft Differenz- druckwächter Revisionstür Kassettenfilter F5 Abluft Abluft 3063010_201201...
-
