3 Montage und Installation [Fachmann]

Sachschaden durch hohe Temperaturen!
Da der Wärmeträger in Kollektornähe sehr heiß sein kann, muss die Armaturengruppe mit
ausreichendem Abstand zum Kollektorfeld installiert werden. Zum Schutz des Ausdehnungsgefäßes
ist gegebenenfalls ein Vorschaltgefäß erforderlich.
Nicht im Lieferumfang enthalten!
8
HINWEIS

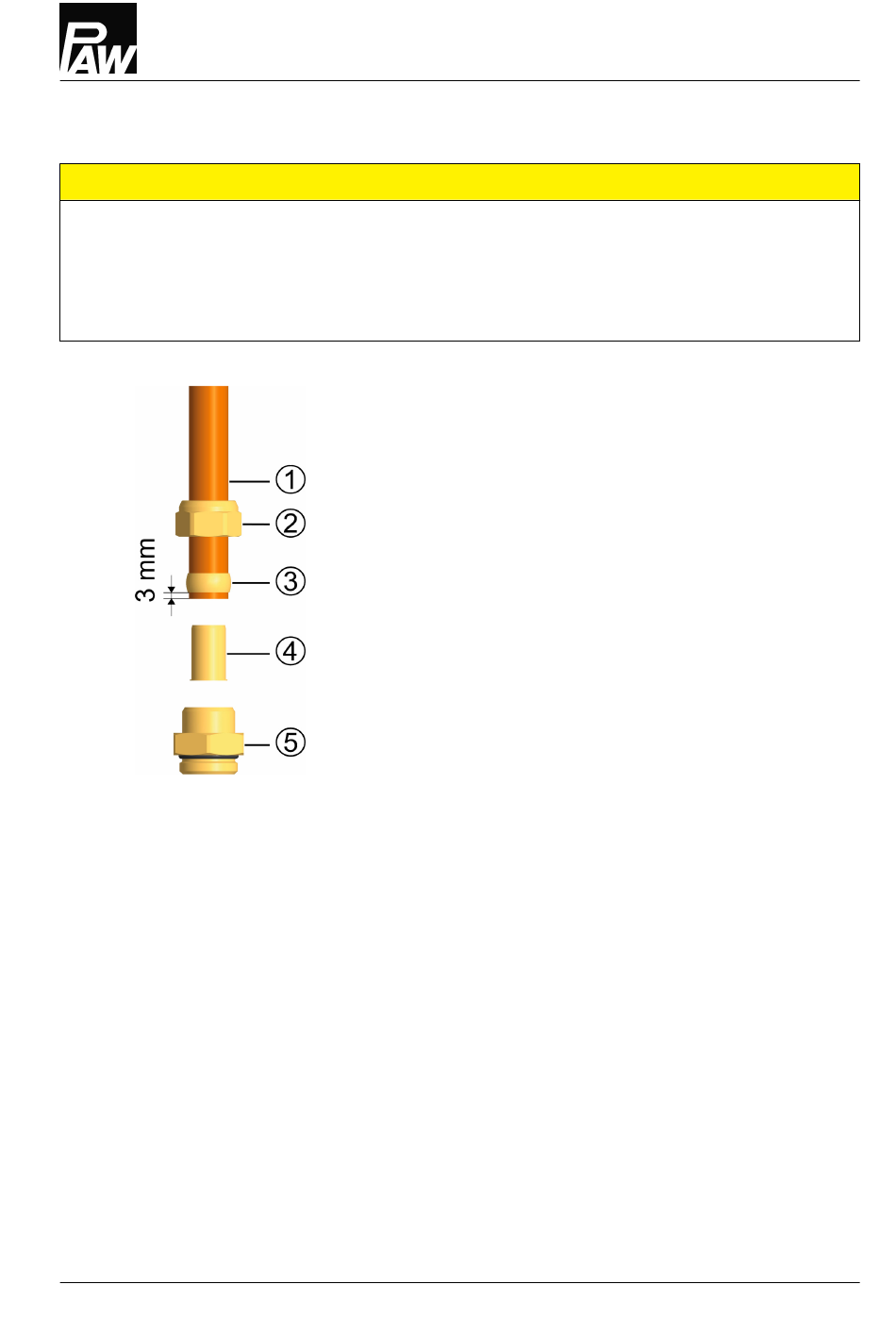

Zubehör: Schneidringverschraubung
1. Schieben Sie die Überwurfmutter ② und den
Schneidring ③ auf das Kupferrohr ①. Damit eine
sichere Krafteinleitung und Abdichtung gewährleistet
ist, muss das Rohr mindestens 3 mm aus dem
Schneidring heraus stehen.
2. Schieben Sie die Stützhülse ④ in das Kupferrohr.
3. Stecken Sie das Kupferrohr mit den aufgesteckten
Einzelteilen (②, ③ und ④) so weit wie möglich in das
Gehäuse der Schneidringverschraubung ⑤ hinein.
4. Schrauben Sie die Überwurfmutter ② zunächst
handfest an.
5. Ziehen Sie die Überwurfmutter ② mit einer ganzen
Umdrehung fest an. Um den Dichtring nicht zu
beschädigen, sichern Sie hierbei das Gehäuse der
Schneidringverschraubung ⑤ gegen Verdrehen.
