4 Inbetriebnahme [Fachmann]

4.4 Einstellen der Solaranlage

1. Stellen Sie die gewünschte Drehzahl der Solarpumpe in Abhängigkeit des erforderlichen
Volumenstroms ein. Bei Bedarf kann der Volumenstrom über den Kugelhahn [3.1] eingedrosselt
werden (nur erforderlich, wenn die Pumpe nicht drehzahlgeregelt ist). Für die korrekte
Einstellung des Volumenstroms sind die Angaben des Kollektorherstellers zu berücksichtigen.
2. Bringen Sie die vorderen Isolierschalen der Solarstation an.
3. Stellen Sie am Regler den Automatikbetrieb ein (siehe Regleranleitung).
Die Inbetriebnahme der Solaranlage ist nun abgeschlossen. Bitte füllen Sie das
Inbetriebnahmeprotokoll vollständig aus.

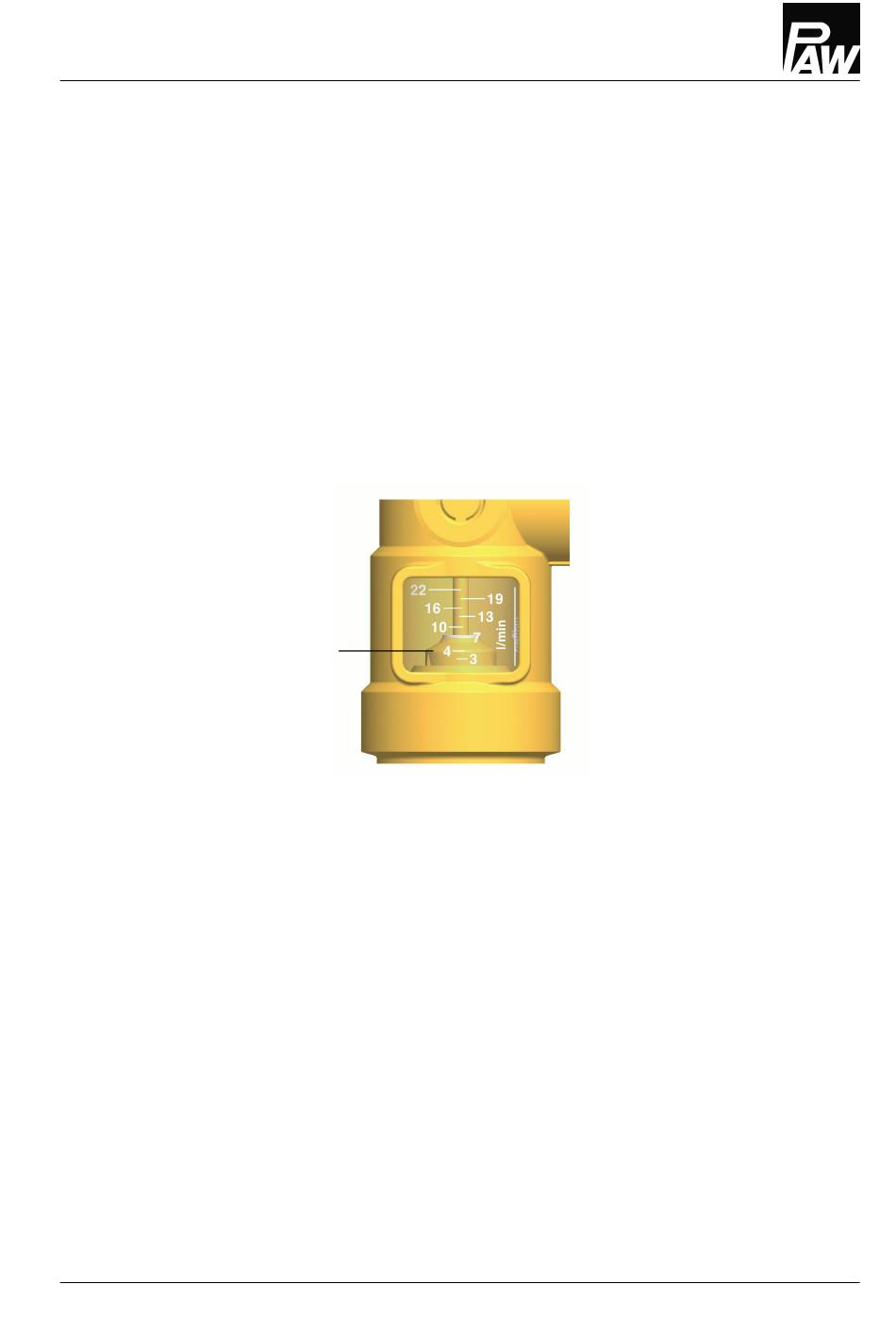

Ablesekante = abgerundete
Kante des Schwebekörpers
Beispiel: ca. 4 l/min

4.5 Inbetriebnahme und Einstellung des Reglers SC2.3

Der Regler ist in Abhängigkeit der Pumpenstecker vorverkabelt:
Pumpenanschlussleitung
PWM Signalleitung
Netzanschluss
Es stehen 10 vorkonfigurierte Systeme zur Auswahl.
Die Pumpe ist werkseitig an R1 (Versorgungsleitung) und PWM A (Signalleitung) angeschlossen. Nach
Durchführung der Montage und Installation nach dieser Anleitung sind die Temperatursensoren S1
(Kollektor) und S2 (Speicher) angeschlossen. Dies entspricht System 1 (Solarsystem mit einem
Speicher).
07/2023
an R1
an PWM A
an L, N, Schutzleiter
997xx212x-mub-de - V02
Skala DN 20:
3 – 22 l/min
Skala DN 25:
5 – 40 l/min
19
