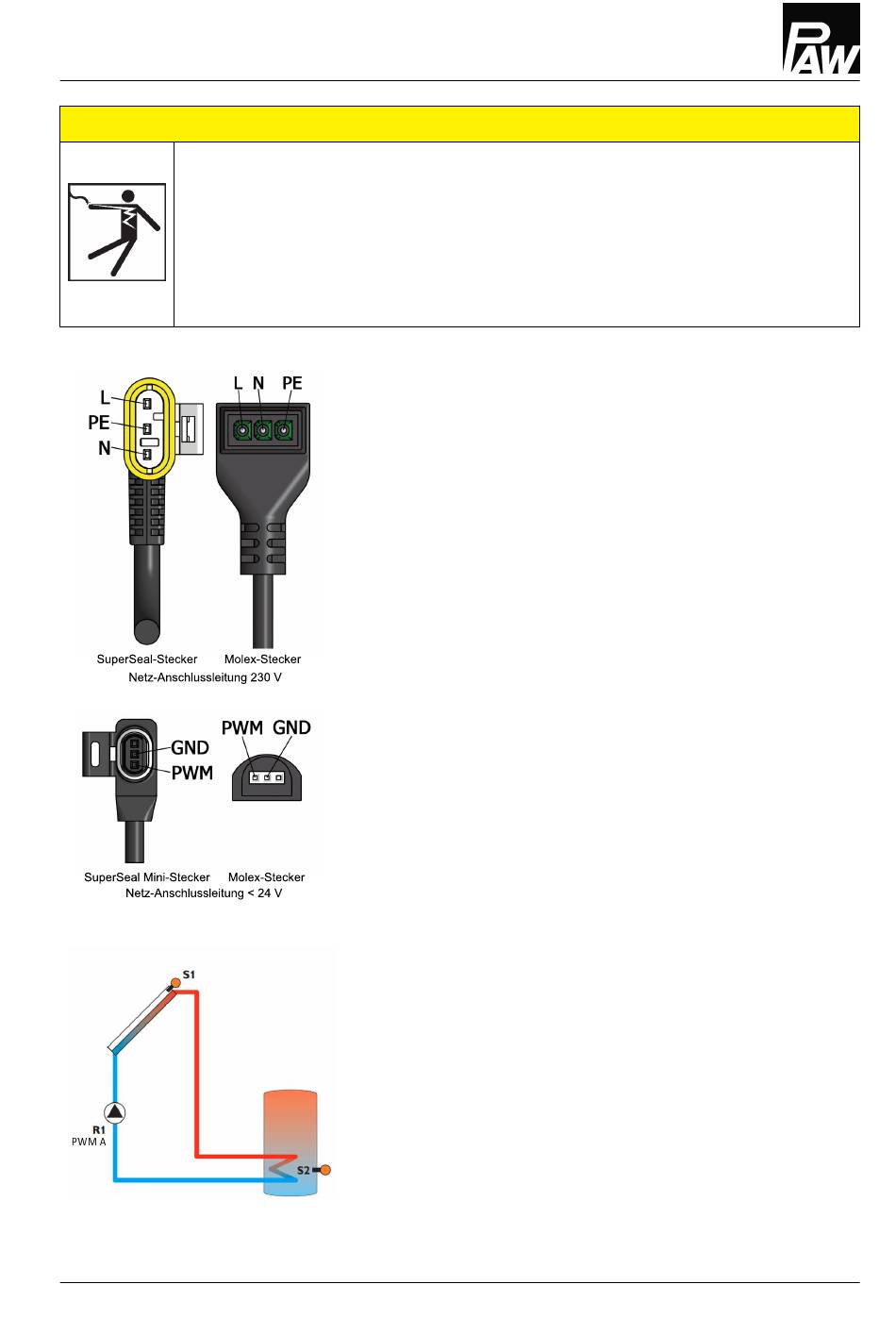

PAW SolarBloC maxi Basic Montage- Und Bedienungsanleitung Seite 11

3 Montage und Installation [Fachmann]
Gefahr für Leib und Leben durch Stromschlag!
►
►
07/2023
WARNUNG
Ziehen Sie vor elektrischen Arbeiten am Regler den Netzstecker!
Stecken Sie den Netzstecker des Reglers erst nach Abschluss aller
Installationsarbeiten, Spülen und Befüllen in eine Steckdose. So verhindern
Sie ein unbeabsichtigtes Anlaufen der Motoren.
1. Schieben Sie die Reglererweiterung mit dem
vormontierten Regler (optional) auf die Station.
2. Schließen Sie die Netz-Anschlussleitung gemäß Typ an der
Pumpe an.
L
PE
N
3. Schließen Sie zusätzlich die PWM-Anschlussleitung gemäß
Typ an der Pumpe an.
PWM
GND
4. Schließen Sie die Sensoren an den Regler an: Kollektor
Sensor an S1, Speicher Sensor an S2.
Die Montage der Station ist abgeschlossen und Sie können
die Station in Betrieb nehmen.
Quelle Bild: Resol
997xx212x-mub-de - V02
braun
gelb-grün
blau
braun
blau
