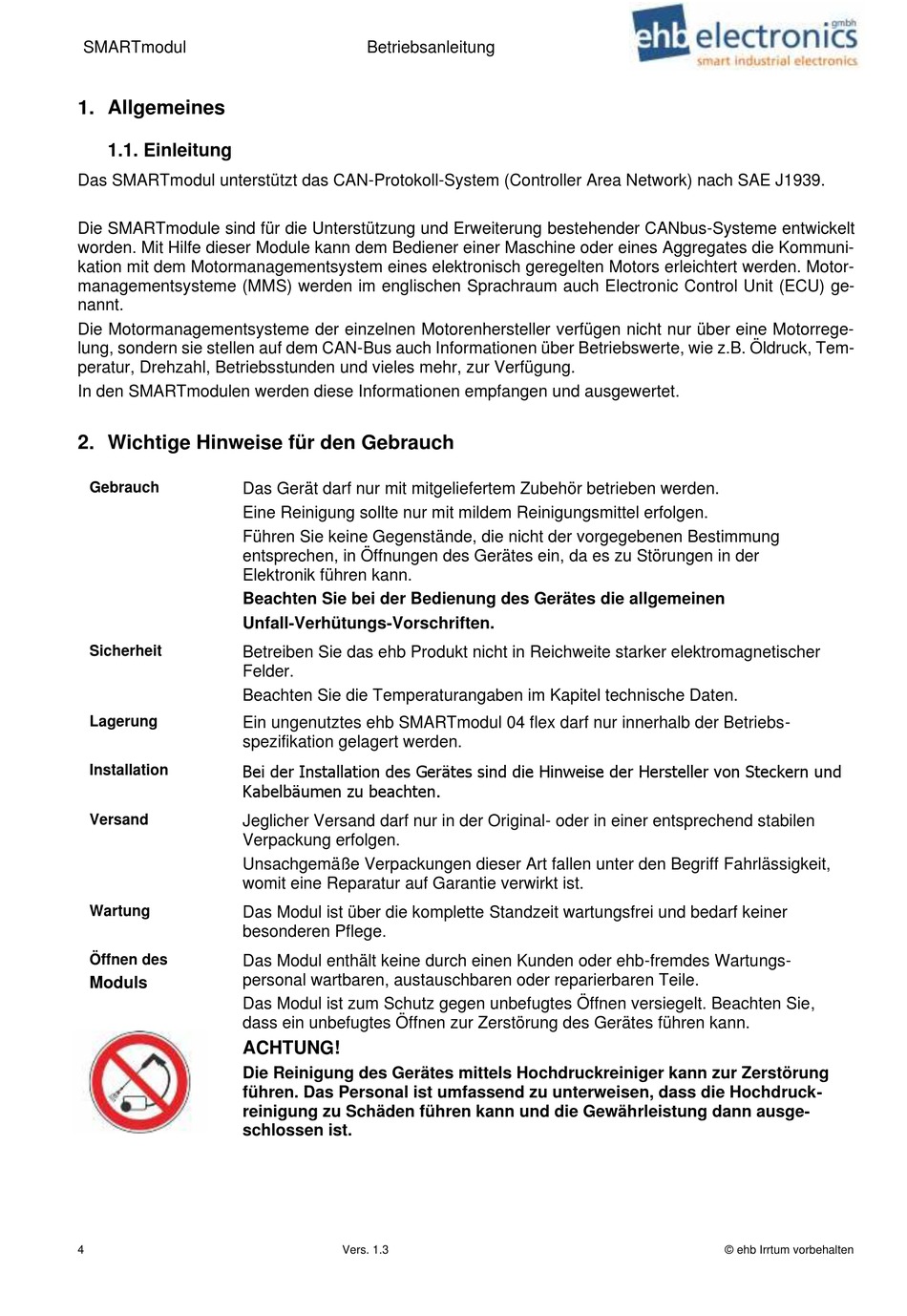

SMARTmodul
1. Allgemeines
1.1. Einleitung
Das SMARTmodul unterstützt das CAN-Protokoll-System (Controller Area Network) nach SAE J1939.
Die SMARTmodule sind für die Unterstützung und Erweiterung bestehender CANbus-Systeme entwickelt
worden. Mit Hilfe dieser Module kann dem Bediener einer Maschine oder eines Aggregates die Kommuni-
kation mit dem Motormanagementsystem eines elektronisch geregelten Motors erleichtert werden. Motor-
managementsysteme (MMS) werden im englischen Sprachraum auch Electronic Control Unit (ECU) ge-
nannt.
Die Motormanagementsysteme der einzelnen Motorenhersteller verfügen nicht nur über eine Motorrege-
lung, sondern sie stellen auf dem CAN-Bus auch Informationen über Betriebswerte, wie z.B. Öldruck, Tem-
peratur, Drehzahl, Betriebsstunden und vieles mehr, zur Verfügung.
In den SMARTmodulen werden diese Informationen empfangen und ausgewertet.
2. Wichtige Hinweise für den Gebrauch
Gebrauch
Das Gerät darf nur mit mitgeliefertem Zubehör betrieben werden.
Eine Reinigung sollte nur mit mildem Reinigungsmittel erfolgen.
Führen Sie keine Gegenstände, die nicht der vorgegebenen Bestimmung
entsprechen, in Öffnungen des Gerätes ein, da es zu Störungen in der
Elektronik führen kann.
Beachten Sie bei der Bedienung des Gerätes die allgemeinen
Unfall-Verhütungs-Vorschriften.
Sicherheit
Betreiben Sie das ehb Produkt nicht in Reichweite starker elektromagnetischer
Felder.
Beachten Sie die Temperaturangaben im Kapitel technische Daten.
Lagerung
Ein ungenutztes ehb SMARTmodul 04 flex darf nur innerhalb der Betriebs-
spezifikation gelagert werden.
Bei der Installation des Gerätes sind die Hinweise der Hersteller von Steckern und
Installation
Kabelbäumen zu beachten.
Versand
Jeglicher Versand darf nur in der Original- oder in einer entsprechend stabilen
Verpackung erfolgen.
Unsachgemäße Verpackungen dieser Art fallen unter den Begriff Fahrlässigkeit,
womit eine Reparatur auf Garantie verwirkt ist.
Wartung
Das Modul ist über die komplette Standzeit wartungsfrei und bedarf keiner
besonderen Pflege.
Öffnen des
Das Modul enthält keine durch einen Kunden oder ehb-fremdes Wartungs-
personal wartbaren, austauschbaren oder reparierbaren Teile.
Moduls
Das Modul ist zum Schutz gegen unbefugtes Öffnen versiegelt. Beachten Sie,
dass ein unbefugtes Öffnen zur Zerstörung des Gerätes führen kann.
ACHTUNG!
Die Reinigung des Gerätes mittels Hochdruckreiniger kann zur Zerstörung
führen. Das Personal ist umfassend zu unterweisen, dass die Hochdruck-
reinigung zu Schäden führen kann und die Gewährleistung dann ausge-
schlossen ist.
4
Y:\Vertrieb\01 Produkte\01 Produktinformationen Vertrieb\SMARTmodul 04 (CANmodule)\Betriebsanleitung\ehb SMARTmodul
04_(CANmodul)_BA_SP_DE_1.3.docx
Bedienungsanleitung.doc • Stand/Version: 25.02.2005/00 • Layout: Gottschalk • \\Ehelec-nts-000\EHELEC\Iso 9001\Formblätter\Vorlagen
Betriebsanleitung
Vers. 1.3
© ehb Irrtum vorbehalten
