10. LED-Anzeigen des SMARTmoduls (optional)
Fehler in den wichtigsten Betriebswerten des Motors werden über LED Anzeigen direkt angezeigt.
Über die LED-Anzeige können bis zu sechs Werte kontrolliert werden.
•
Zustand von Eingang 1 / Fehlercode MMS(ECU)
•
Kraftstoffdruck oder Ölpegel
•
Kühlmittelstand
•
Kühlmitteltemperatur
•
Motoröldruck
•
Batterie Ladekontrolle
Weitere Parameter können im Rahmen einer kundenspezifisch modifizierten Software kombiniert werden.
Empfängt ein SMARTmodul eine ihm bekannte Fehlermeldung, beginnt die entsprechende rote LED je
nach Art des Fehlers zu blinken oder permanent zu leuchten.
Blinkende LEDs haben eine warnende Funktion, permanent leuchtende LEDs zeigen einen Fehler an,
der zum Abschalten des Motors führt bzw. geführt hat.
Eine Ausnahme hierzu bildet die LED 1. Sie gibt einen Blinkcode wieder, der über das jeweilige Hand-
buch des MMS entschlüsselt werden kann.
Wurde der Fehler behoben, wird das Blinken oder Leuchten der LEDs erst mit dem Ausschalten der
Zündung wieder aufgehoben.

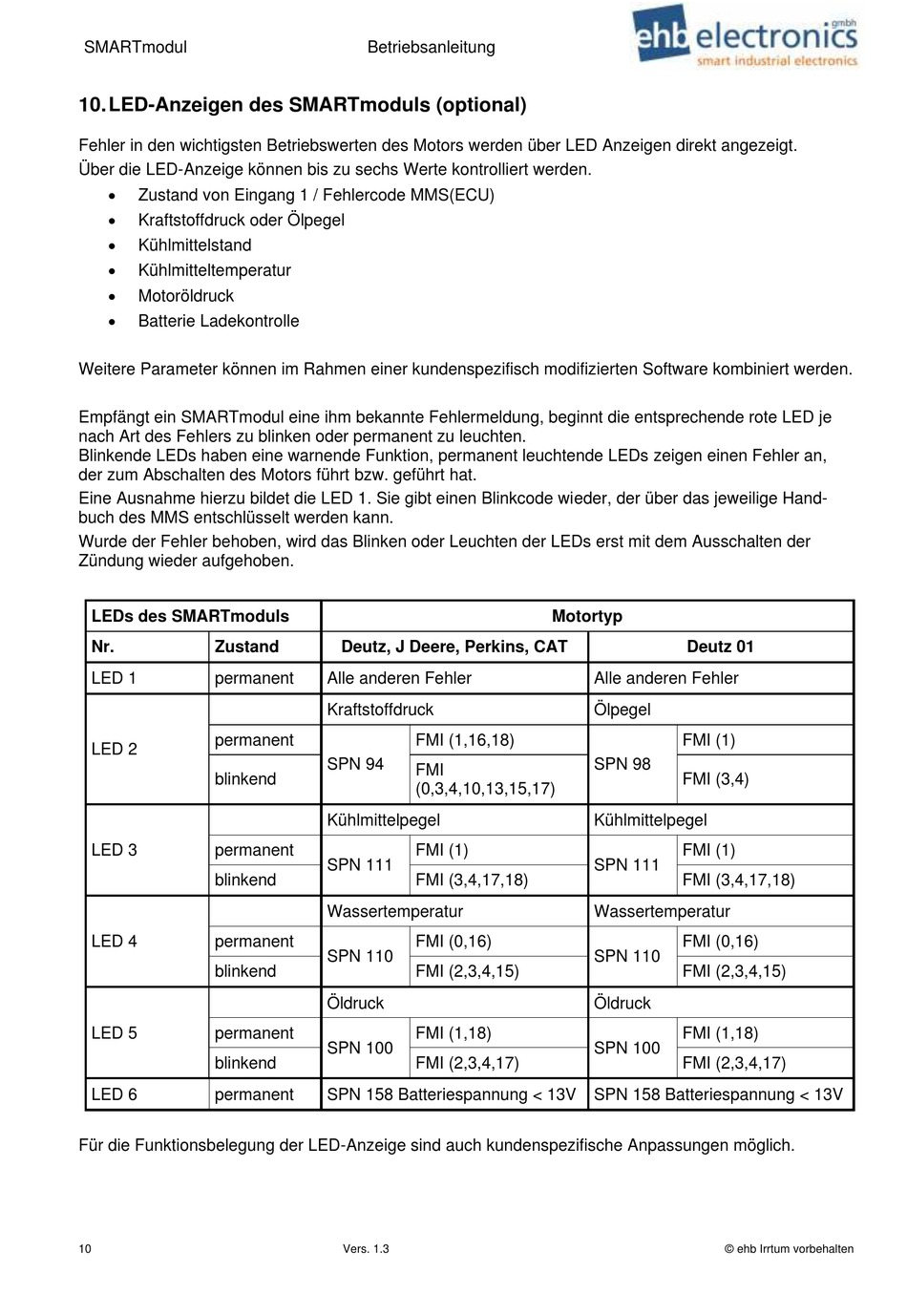

LEDs des SMARTmoduls
Nr.
Zustand
LED 1
permanent
permanent
LED 2
blinkend
LED 3
permanent
blinkend
LED 4
permanent
blinkend
LED 5
permanent
blinkend
LED 6
permanent
Für die Funktionsbelegung der LED-Anzeige sind auch kundenspezifische Anpassungen möglich.
10
Y:\Vertrieb\01 Produkte\01 Produktinformationen Vertrieb\SMARTmodul 04 (CANmodule)\Betriebsanleitung\ehb SMARTmodul
04_(CANmodul)_BA_SP_DE_1.3.docx
Bedienungsanleitung.doc • Stand/Version: 25.02.2005/00 • Layout: Gottschalk • \\Ehelec-nts-000\EHELEC\Iso 9001\Formblätter\Vorlagen
Betriebsanleitung
Deutz, J Deere, Perkins, CAT
Alle anderen Fehler
Kraftstoffdruck
FMI (1,16,18)
SPN 94
FMI
(0,3,4,10,13,15,17)
Kühlmittelpegel
FMI (1)
SPN 111
FMI (3,4,17,18)
Wassertemperatur
FMI (0,16)
SPN 110
FMI (2,3,4,15)
Öldruck
FMI (1,18)
SPN 100
FMI (2,3,4,17)
SPN 158 Batteriespannung < 13V
Vers. 1.3
Motortyp
Deutz 01
Alle anderen Fehler
Ölpegel
FMI (1)
SPN 98
FMI (3,4)
Kühlmittelpegel
FMI (1)
SPN 111
FMI (3,4,17,18)
Wassertemperatur
FMI (0,16)
SPN 110
FMI (2,3,4,15)
Öldruck
FMI (1,18)
SPN 100
FMI (2,3,4,17)
SPN 158 Batteriespannung < 13V
© ehb Irrtum vorbehalten
