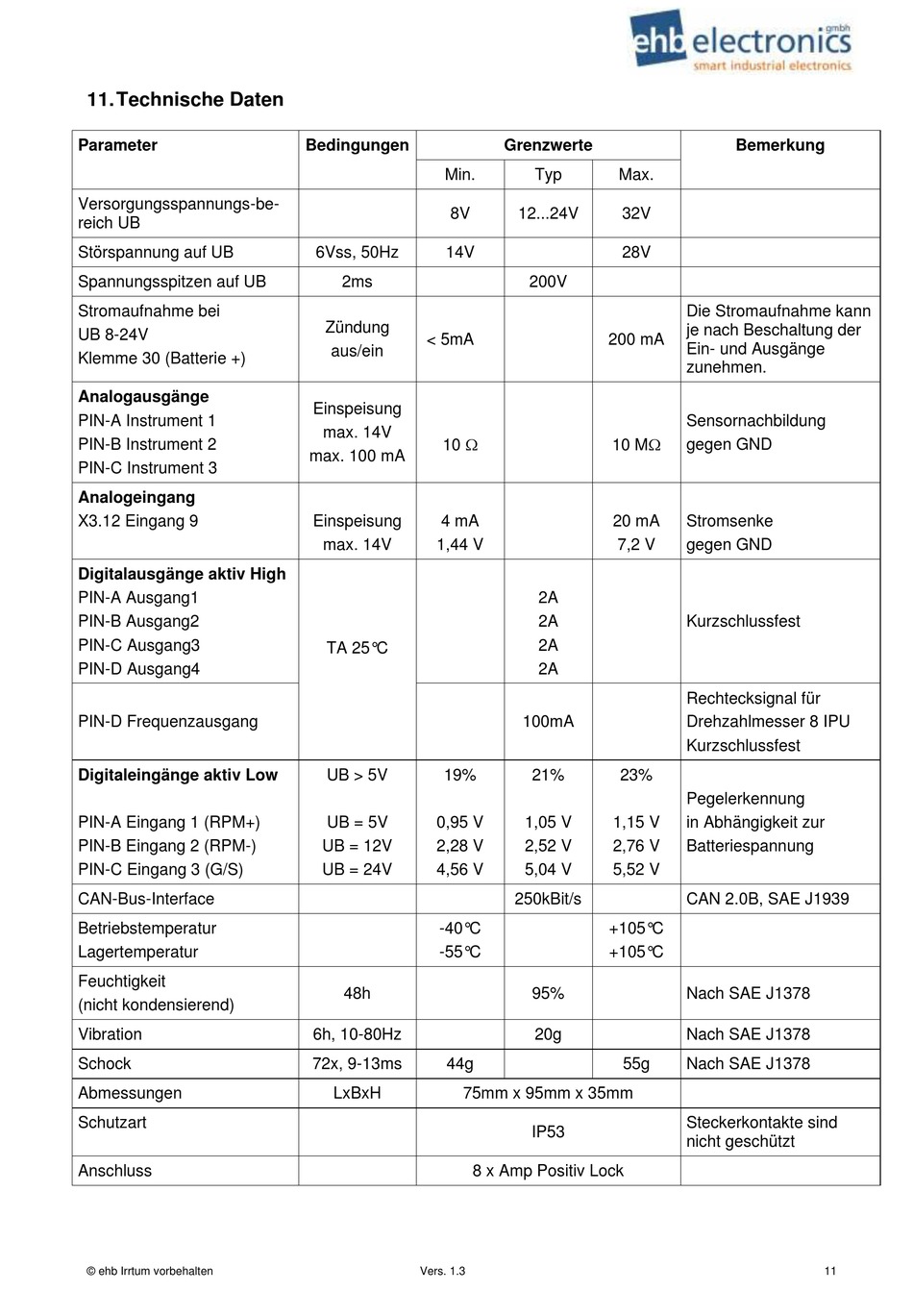

11. Technische Daten
Parameter
Versorgungsspannungs-be-
reich UB
Störspannung auf UB
Spannungsspitzen auf UB
Stromaufnahme bei
UB 8-24V
Klemme 30 (Batterie +)
Analogausgänge
PIN-A Instrument 1
PIN-B Instrument 2
PIN-C Instrument 3
Analogeingang
X3.12 Eingang 9
Digitalausgänge aktiv High
PIN-A Ausgang1
PIN-B Ausgang2
PIN-C Ausgang3
PIN-D Ausgang4
PIN-D Frequenzausgang
Digitaleingänge aktiv Low
PIN-A Eingang 1 (RPM+)
PIN-B Eingang 2 (RPM-)
PIN-C Eingang 3 (G/S)
CAN-Bus-Interface
Betriebstemperatur
Lagertemperatur
Feuchtigkeit
(nicht kondensierend)
Vibration
Schock
Abmessungen
Schutzart
Anschluss
© ehb Irrtum vorbehalten
Bedienungsanleitung.doc • Stand/Version: 25.02.2005/00 • Layout: Gottschalk • \\Ehelec-nts-000\EHELEC\Iso 9001\Formblätter\Vorlagen
Bedingungen
Min.
8V
6Vss, 50Hz
14V
2ms
Zündung
< 5mA
aus/ein
Einspeisung
max. 14V
10
max. 100 mA
Einspeisung
4 mA
max. 14V
1,44 V
TA 25°C
UB > 5V
19%
UB = 5V
0,95 V
UB = 12V
2,28 V
UB = 24V
4,56 V
-40°C
-55°C
48h
6h, 10-80Hz
72x, 9-13ms
44g
LxBxH
75mm x 95mm x 35mm
8 x Amp Positiv Lock
Vers. 1.3
Grenzwerte
Typ
Max.
12...24V
32V
28V
200V
200 mA
10 M
20 mA
7,2 V
2A
2A
2A
2A
100mA
21%
23%
1,05 V
1,15 V
2,52 V
2,76 V
5,04 V
5,52 V
250kBit/s
+105°C
+105°C
95%
20g
55g
IP53
Bemerkung
Die Stromaufnahme kann
je nach Beschaltung der
Ein- und Ausgänge
zunehmen.
Sensornachbildung
gegen GND
Stromsenke
gegen GND
Kurzschlussfest
Rechtecksignal für
Drehzahlmesser 8 IPU
Kurzschlussfest
Pegelerkennung
in Abhängigkeit zur
Batteriespannung
CAN 2.0B, SAE J1939
Nach SAE J1378
Nach SAE J1378
Nach SAE J1378
Steckerkontakte sind
nicht geschützt
