EFKA AB62CV1466/1469
8.7 Positionen
Vor Einstellung des Positionsgebers ist darauf zu achten, dass die Drehrichtung der Motorwelle richtig eingestellt ist!
Die Positionen werden nach folgendem Ablauf eingestellt:
!

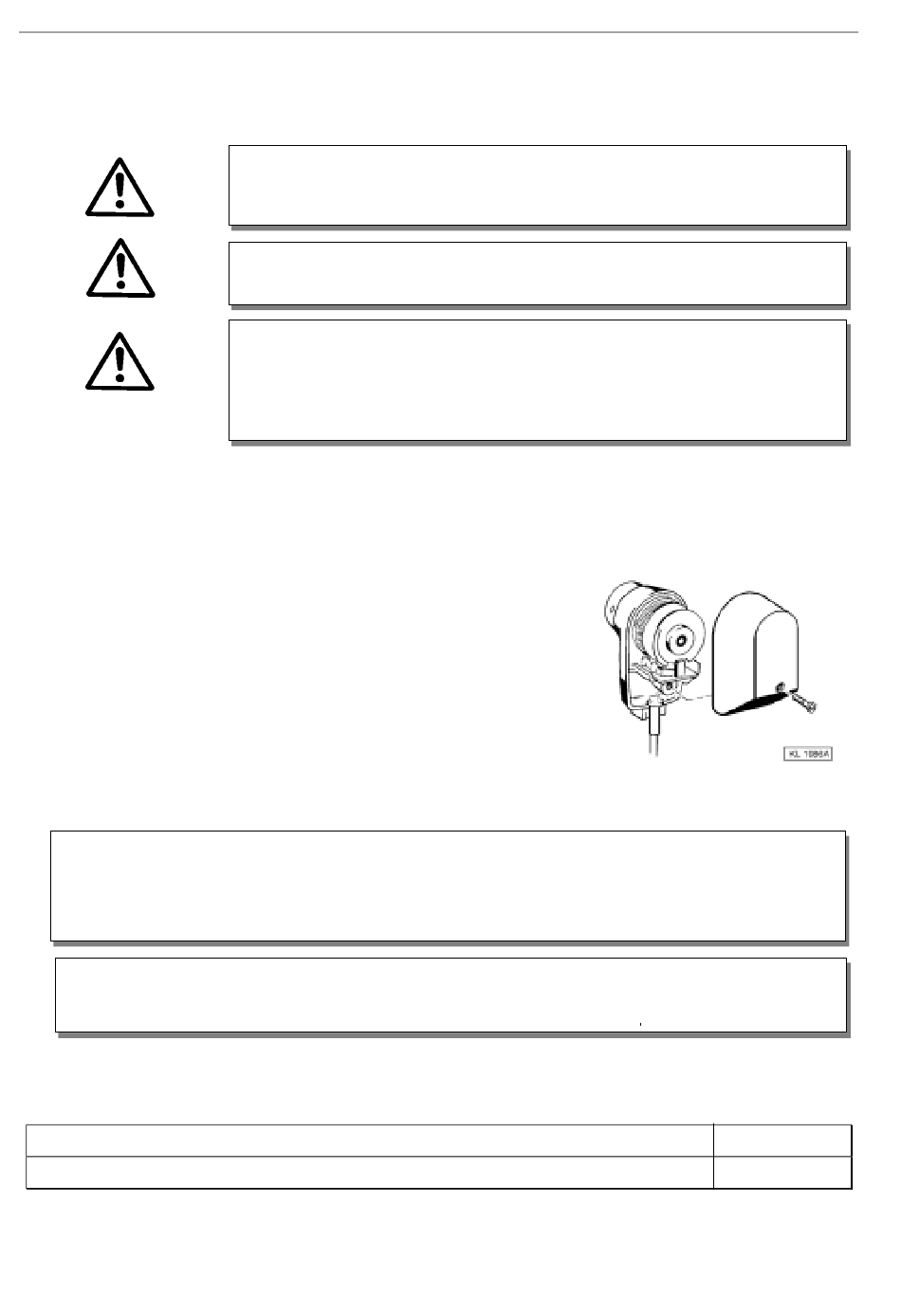

Deckel des Positionsgebers nach Lösen der Schraube abnehmen
!
Mit Taster S5 Grundposition Nadel unten (LED 7 an Steuerung
leuchtet) auswählen
!
Mittlere Scheibe für Position 1 in gewünschter Richtung verstellen
!
Pedal kurz nach vorn betätigen
!
Halteposition überprüfen
!
Pedal zurück (Abschneiden)
!
Mit Taster S5 Grundposition Nadel oben (LED 8 an Steuerung
leuchtet) auswählen
!
Äußere Scheibe für Position 2 in gewünschter Richtung verstellen
!
Pedal kurz nach vorn betätigen
!
Halteposition überprüfen
!
Vorgang gegebenenfalls wiederholen
!
Mit Taster S5 die gewünschte Grundposition wählen
!
Deckel wieder aufsetzen und festschrauben
Derselbe Vorgang kann bei Verwendung eines Bedienteils mit dessen Tasten für Grundposition vorgenommen werden.
Für Funktionsabläufe, die über die Schlitzbreite gesteuert werden, ist gegebenenfalls sinngemäß Vorstehendem
auch noch die Schlitzbreite einzustellen. Hierfür ist zur Überprüfung der korrekten Einstellung der gewünschte
Funktionsablauf einzuleiten. Bei Positionsgebern mit verstellbarer Schlitzbreite darf der Öffnungswinkel 20°
Um einen korrekten Abschneidevorgang zu gewährleisten, dürfen die Positionen 1 und 2 nicht übereinander
8.8 Anzeige der Signal- und Stopp-Positionen
Funktion mit oder ohne Bedienteil
Anzeige der Positionen 1 und 2
Mit Parameter 172 kann die Einstellung der Positionen komfortabel überprüft werden.
Bei Änderungen der Montage des Motors, z.B. gedreht oder mit Vorgelege, ist auf
richtige Drehrichtung zu achten. Die Positionen sind ggf. neu einzustellen.
Zum Verstellen der Positionsscheiben unbedingt Netzspannung ausschalten.
Gehen Sie beim Verstellen der Positionsscheiben äußerst behutsam vor.
Verletzungsgefahr durch Abrutschen!
Bitte beachten Sie, dass Positionsscheiben und die Generatorscheibe (innerste Scheibe)
nicht unterschreiten.
gestellt werden.
36
ACHTUNG!
ACHTUNG!
ACHTUNG!
nicht beschädigt werden.
Hinweis
Hinweis
Parameter
(Sr3)
172
