32 KB EEPROM SPEICHERMODUL
COM-EEPROM32
1. ALLGEMEINE INFORMATIONEN
Sehr geehrte*r Kunde *in,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,
so können Sie uns selbstverständlich gerne kontaktieren.
Werbung
Verwandte Anleitungen für Joy-it COM-EEPROM32
Inhaltszusammenfassung für Joy-it COM-EEPROM32
- Seite 1 32 KB EEPROM SPEICHERMODUL COM-EEPROM32 1. ALLGEMEINE INFORMATIONEN Sehr geehrte*r Kunde *in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,...

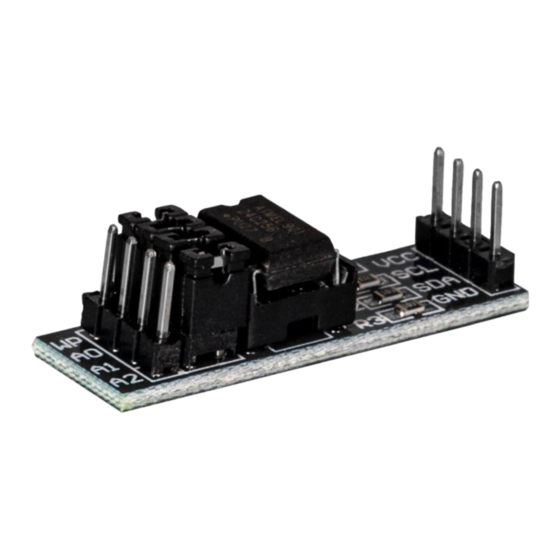

- Seite 2 2. EINSTELLMÖGLICHKEITEN Das EEPROM Modul besitzt vier Jumper, welche weitere Einstellmöglich- keiten bieten. Dazu dienen die Jumper A0, A1 und A2 zur Einstellung der I2C-Adresse . Der Jumper WP (Write Protect) dient dazu ggf. das Beschrei- ben des EEPROMs zu verhindern. Dies ist aktiv, wenn der Jumper rechts gesteckt ist.
-
Seite 3: Anschluss
3. VERWENDUNG MIT DEM ARDUINO 3.1 Anschluss EEPROM Arduino (SCL) (SDA) 3.2 Codebeispiel Wir stellen Ihnen ein Codebeispiel zur Verfügung, welches Sie hier herun- terladen können. In diesem Codebeispiel wird ein Wert in ein bestimmtes Register geschrieben und aus diesem Register wieder den Wert ausgele- sen. - Seite 4 4. VERWENDUNG MIT DEM RASPBERRY PI 4.1 Anschluss EEPROM Raspberry Pi 3.3 V GPIO 2 (SCL) GPIO 3 (SDA) 4.2 Codebeispiel Aktivieren Sie zunächst die I2C-Schnittstelle Ihres Raspberry Pis. Dazu geben Sie den folgenden Befehl in Ihrem Terminal ein. sudo raspi-config...
- Seite 5 Laden Sie sich nun hier oder mit dem folgenden Befehl, dass von uns zur Verfügung gestellte Codebeispiel herunter. wget https://www.joy-it.net/files/files/Produkte/COM-EEPROM-32/COM-EEPROM-32_CodeexampleRaspberryPi.zip Entpacken Sie nun die Datei mit dem folgenden Befehl. Achten Sie dabei darauf, dass bei Ihnen der Pfad abweichen könnte. unzip COM-EEPROM-32_CodeexampleRaspberryPi.zip Sie können das Codebeispiel mit dem folgenden Befehl ausführen.
-
Seite 6: Sonstige Informationen
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
