DJI Zenmuse X9 Gimbal und Kamera

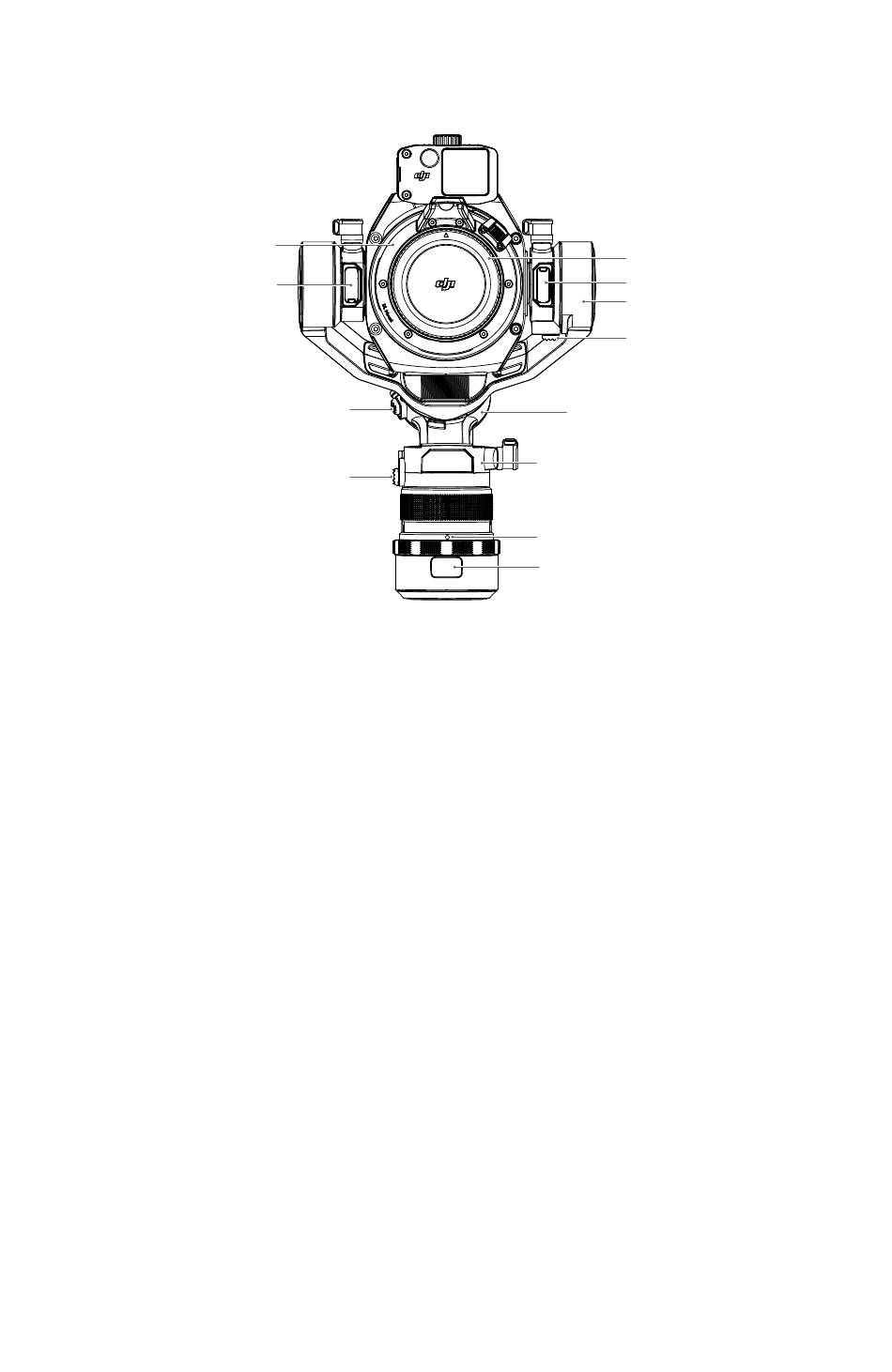

1. Kamera
2. Objektivhalterung
Bringe das Objektiv an, nachdem du die
Objektivkappe entfernt hast.
3. X9 Fokusmotoranschluss
Z u m Ve r b i n d e n d e s X 9 F o k u s m o t o r s
und der Ronin 4D mit dem DJI LiDAR-
Entfernungsmesser/Fokusmotorkabel.
4. Neigemotor
Zur Steuerung der Neigeachse.
5. Neigesperre
Z u m A r r e t i e r e n d e r N e i g e a c h s e . D i e
Neigeachse kann zum Ausbalancieren und
Lagern in zwei Winkeln arretiert werden.
6. Rollmotor
Zur Steuerung der Rollachse.
©
18 2022 DJI. Alle Rechte vorbehalten.
1
12
11
10
5
6
7
8
9
7. Schwenkmotor
Zur Steuerung der Schwenkachse.
8. Gimbal-Verbindung
9. Taste zur Freigabe des Gimbals
Drücke die Entriegelungstaste, um den Gimbal
zu entfernen.
10. Schwenksperre
Zum Arretieren der Schwenkachse.
11. Rollsperre
Zum Arretieren der Rollachse. Die Rollachse
kann zum Ausbalancieren und Lagern in zwei
Winkeln arretiert werden.
12. LiDAR-Entfernungsmesser-Anschluss
Zum Verbinden des LiDAR-
Entfernungsmessers und des Gimbals
mit dem DJI LiDAR-Entfernungsmesser/
Fokusmotorkabel.
2
3
4
