Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service

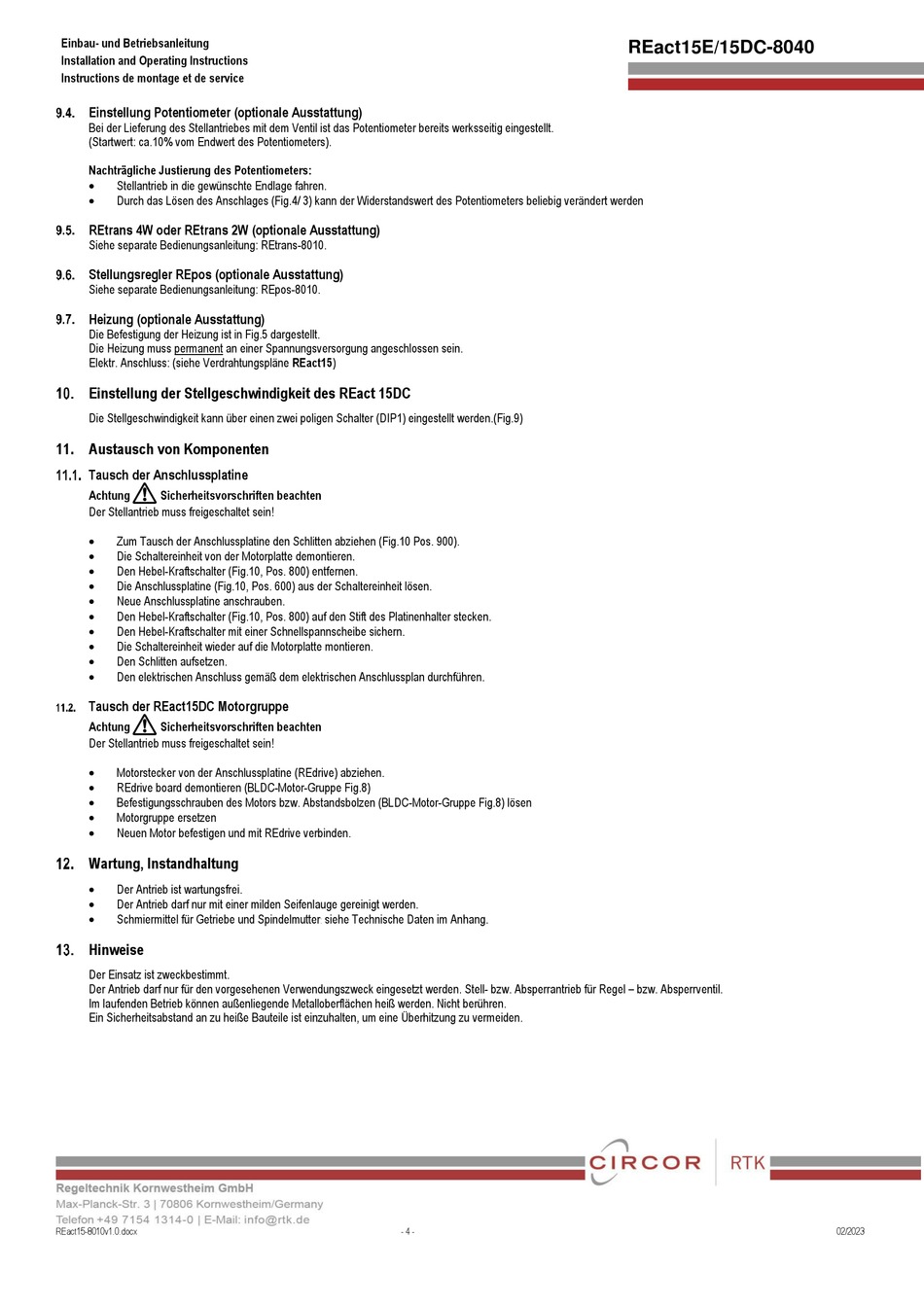

Einstellung Potentiometer (optionale Ausstattung)
Bei der Lieferung des Stellantriebes mit dem Ventil ist das Potentiometer bereits werksseitig eingestellt.
(Startwert: ca.10% vom Endwert des Potentiometers).
Nachträgliche Justierung des Potentiometers:
•
Stellantrieb in die gewünschte Endlage fahren.
•
Durch das Lösen des Anschlages (Fig.4/ 3) kann der Widerstandswert des Potentiometers beliebig verändert werden
REtrans 4W oder REtrans 2W (optionale Ausstattung)
Siehe separate Bedienungsanleitung: REtrans-8010.
Stellungsregler REpos (optionale Ausstattung)
Siehe separate Bedienungsanleitung: REpos-8010.
Heizung (optionale Ausstattung)
Die Befestigung der Heizung ist in Fig.5 dargestellt.
Die Heizung muss permanent an einer Spannungsversorgung angeschlossen sein.
Elektr. Anschluss: (siehe Verdrahtungspläne REact15)
Einstellung der Stellgeschwindigkeit des REact 15DC
Die Stellgeschwindigkeit kann über einen zwei poligen Schalter (DIP1) eingestellt werden.(Fig.9)
Austausch von Komponenten
Tausch der Anschlussplatine
a
Achtung
Sicherheitsvorschriften beachten
Der Stellantrieb muss freigeschaltet sein!
•
Zum Tausch der Anschlussplatine den Schlitten abziehen (Fig.10 Pos. 900).
•
Die Schaltereinheit von der Motorplatte demontieren.
•
Den Hebel-Kraftschalter (Fig.10, Pos. 800) entfernen.
•
Die Anschlussplatine (Fig.10, Pos. 600) aus der Schaltereinheit lösen.
•
Neue Anschlussplatine anschrauben.
•
Den Hebel-Kraftschalter (Fig.10, Pos. 800) auf den Stift des Platinenhalter stecken.
•
Den Hebel-Kraftschalter mit einer Schnellspannscheibe sichern.
•
Die Schaltereinheit wieder auf die Motorplatte montieren.
•
Den Schlitten aufsetzen.
•
Den elektrischen Anschluss gemäß dem elektrischen Anschlussplan durchführen.
Tausch der REact15DC Motorgruppe
a
Achtung
Sicherheitsvorschriften beachten
Der Stellantrieb muss freigeschaltet sein!
•
Motorstecker von der Anschlussplatine (REdrive) abziehen.
•
REdrive board demontieren (BLDC-Motor-Gruppe Fig.8)
•
Befestigungsschrauben des Motors bzw. Abstandsbolzen (BLDC-Motor-Gruppe Fig.8) lösen
•
Motorgruppe ersetzen
•
Neuen Motor befestigen und mit REdrive verbinden.
Wartung, Instandhaltung
•
Der Antrieb ist wartungsfrei.
•
Der Antrieb darf nur mit einer milden Seifenlauge gereinigt werden.
•
Schmiermittel für Getriebe und Spindelmutter
Hinweise
Der Einsatz ist zweckbestimmt.
Der Antrieb darf nur für den vorgesehenen Verwendungszweck eingesetzt werden. Stell- bzw. Absperrantrieb für Regel – bzw. Absperrventil.
Im laufenden Betrieb können außenliegende Metalloberflächen heiß werden. Nicht berühren.
Ein Sicherheitsabstand an zu heiße Bauteile ist einzuhalten, um eine Überhitzung zu vermeiden.
REact15-8010v1.0.docx
siehe Technische Daten im Anhang.
:
- 4 -
REact15E/15DC-8040
02/2023
