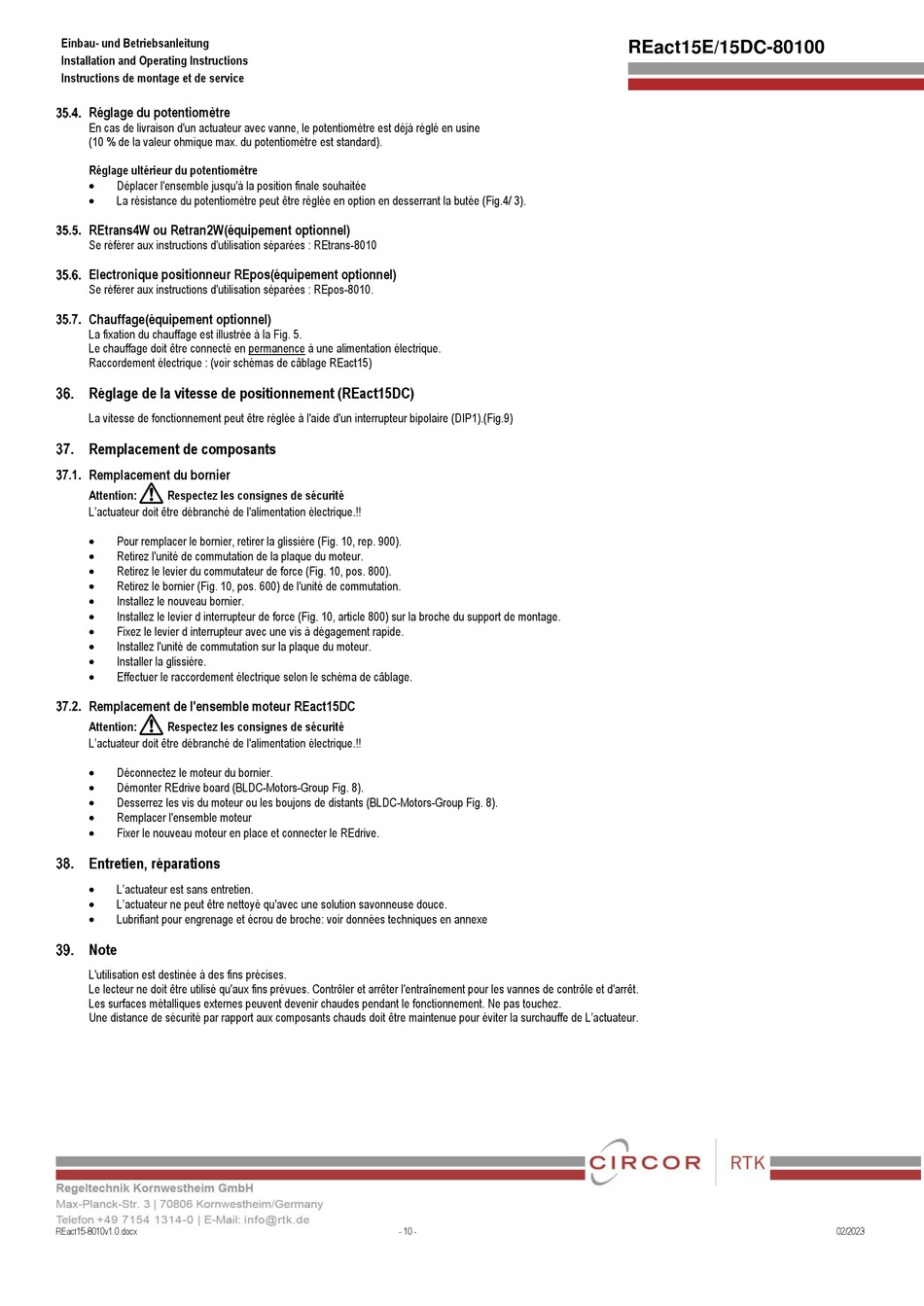

Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service
Réglage du potentiomètre
En cas de livraison d'un actuateur avec vanne, le potentiomètre est déjà réglé en usine
(10 % de la valeur ohmique max. du potentiomètre est standard).
Réglage ultérieur du potentiomètre
•
Déplacer l'ensemble jusqu'à la position finale souhaitée
•
La résistance du potentiomètre peut être réglée en option en desserrant la butée (Fig.4/ 3).
REtrans4W ou Retran2W(équipement optionnel)
Se référer aux instructions d'utilisation séparées : REtrans-8010
Electronique positionneur REpos(équipement optionnel)
Se référer aux instructions d'utilisation séparées : REpos-8010.
Chauffage(équipement optionnel)
La fixation du chauffage est illustrée à la Fig. 5.
Le chauffage doit être connecté en permanence à une alimentation électrique.
Raccordement électrique : (voir schémas de câblage REact15)
Réglage de la vitesse de positionnement (REact15DC)
La vitesse de fonctionnement peut être réglée à l'aide d'un interrupteur bipolaire (DIP1).(Fig.9)
Remplacement de composants
Remplacement du bornier
a
Attention:
Respectez les consignes de sécurité
L'actuateur doit être débranché de l'alimentation électrique.!!
•
Pour remplacer le bornier, retirer la glissière (Fig. 10, rep. 900).
•
Retirez l'unité de commutation de la plaque du moteur.
•
Retirez le levier du commutateur de force (Fig. 10, pos. 800).
•
Retirez le bornier (Fig. 10, pos. 600) de l'unité de commutation.
•
Installez le nouveau bornier.
•
Installez le levier d interrupteur de force (Fig. 10, article 800) sur la broche du support de montage.
•
Fixez le levier d interrupteur avec une vis à dégagement rapide.
•
Installez l'unité de commutation sur la plaque du moteur.
•
Installer la glissière.
•
Effectuer le raccordement électrique selon le schéma de câblage.
Remplacement de l'ensemble moteur REact15DC
a
Attention:
Respectez les consignes de sécurité
L'actuateur doit être débranché de l'alimentation électrique.!!
•
Déconnectez le moteur du bornier.
•
Démonter REdrive board (BLDC-Motors-Group Fig. 8).
•
Desserrez les vis du moteur ou les boujons de distants (BLDC-Motors-Group Fig. 8).
•
Remplacer l'ensemble moteur
•
Fixer le nouveau moteur en place et connecter le REdrive.
Entretien, réparations
•
L'actuateur est sans entretien.
•
L'actuateur ne peut être nettoyé qu'avec une solution savonneuse douce.
•
Lubrifiant pour engrenage et écrou de broche: voir données techniques en annexe
Note
L'utilisation est destinée à des fins précises.
Le lecteur ne doit être utilisé qu'aux fins prévues. Contrôler et arrêter l'entraînement pour les vannes de contrôle et d'arrêt.
Les surfaces métalliques externes peuvent devenir chaudes pendant le fonctionnement. Ne pas touchez.
Une distance de sécurité par rapport aux composants chauds doit être maintenue pour éviter la surchauffe de L'actuateur.
REact15-8010v1.0.docx
- 10 -
REact15E/15DC-80100
02/2023
