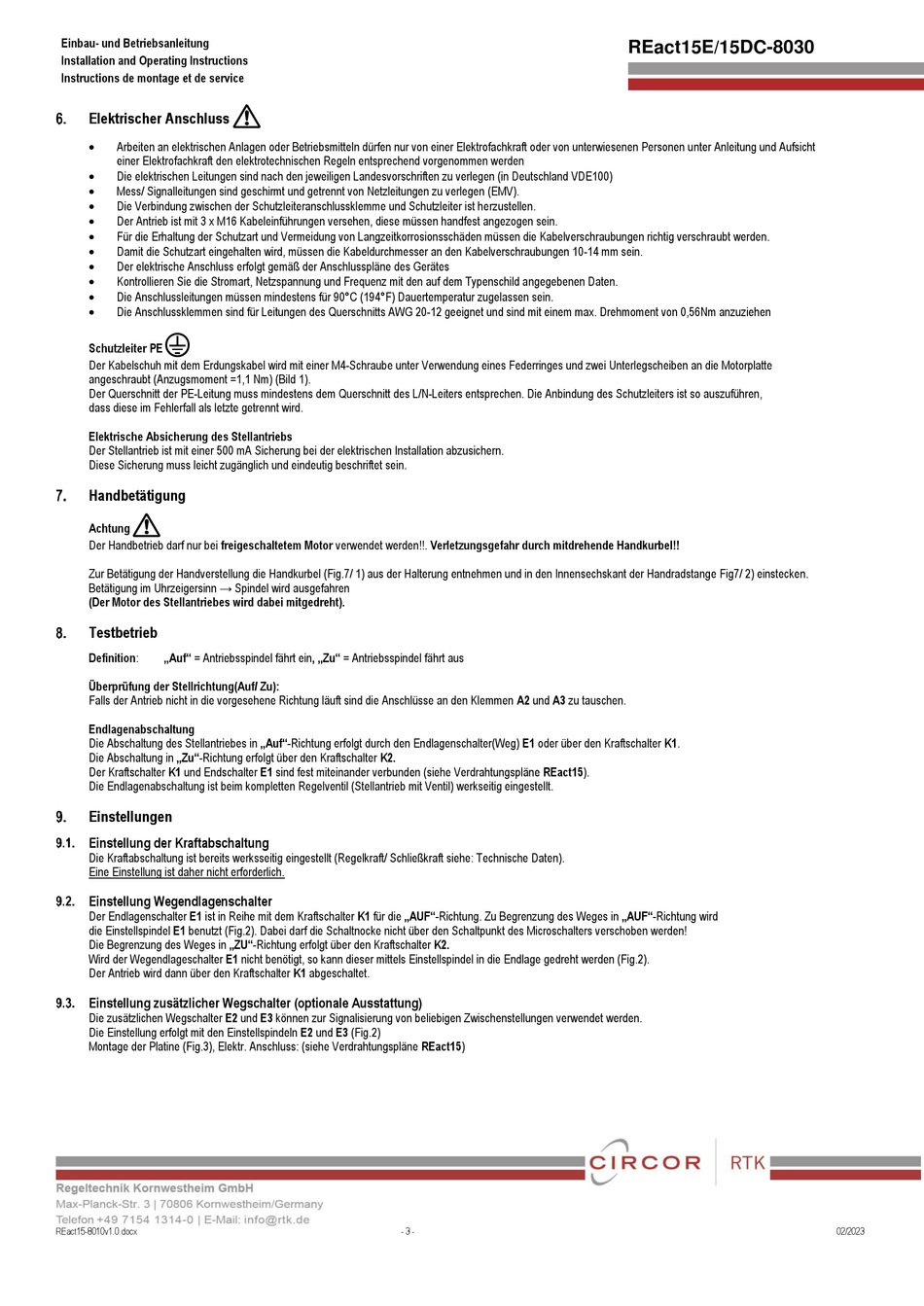

Elektrischer Anschluss
•
Arbeiten an elektrischen Anlagen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Anleitung und Aufsicht
einer Elektrofachkraft den elektrotechnischen Regeln entsprechend vorgenommen werden
•
Die elektrischen Leitungen sind nach den jeweiligen Landesvorschriften zu verlegen (in Deutschland VDE100)
•
Mess/ Signalleitungen sind geschirmt und getrennt von Netzleitungen zu verlegen (EMV).
•
Die Verbindung zwischen der Schutzleiteranschlussklemme und Schutzleiter ist herzustellen.
•
Der Antrieb ist mit 3 x M16 Kabeleinführungen versehen, diese müssen handfest angezogen sein.
•
Für die Erhaltung der Schutzart und Vermeidung von Langzeitkorrosionsschäden müssen die Kabelverschraubungen richtig verschraubt werden.
•
Damit die Schutzart eingehalten wird, müssen die Kabeldurchmesser an den Kabelverschraubungen 10-14 mm sein.
•
Der elektrische Anschluss erfolgt gemäß der Anschlusspläne des Gerätes
•
Kontrollieren Sie die Stromart, Netzspannung und Frequenz mit den auf dem Typenschild angegebenen Daten.
•
Die Anschlussleitungen müssen mindestens für 90°C (194°F) Dauertemperatur zugelassen sein.
•
Die Anschlussklemmen sind für Leitungen des Querschnitts AWG 20-12 geeignet und sind mit einem max. Drehmoment von 0,56Nm anzuziehen
K
Schutzleiter PE
Der Kabelschuh mit dem Erdungskabel wird mit einer M4-Schraube unter Verwendung eines Federringes und zwei Unterlegscheiben an die Motorplatte
angeschraubt (Anzugsmoment =1,1 Nm) (Bild 1).
Der Querschnitt der PE-Leitung muss mindestens dem Querschnitt des L/N-Leiters entsprechen. Die Anbindung des Schutzleiters ist so auszuführen,
dass diese im Fehlerfall als letzte getrennt wird.
Elektrische Absicherung des Stellantriebs
Der Stellantrieb ist mit einer 500 mA Sicherung bei der elektrischen Installation abzusichern.
Diese Sicherung muss leicht zugänglich und eindeutig beschriftet sein.
Handbetätigung
a
Achtung
Der Handbetrieb darf nur bei freigeschaltetem Motor verwendet werden!!. Verletzungsgefahr durch mitdrehende Handkurbel!!
Zur Betätigung der Handverstellung die Handkurbel (Fig.7/ 1) aus der Halterung entnehmen und in den Innensechskant der Handradstange Fig7/ 2) einstecken.
Betätigung im Uhrzeigersinn → Spindel wird ausgefahren
(Der Motor des Stellantriebes wird dabei mitgedreht).
Testbetrieb
Definition:
„Auf" = Antriebsspindel fährt ein, „Zu" = Antriebsspindel fährt aus
Überprüfung der Stellrichtung(Auf/ Zu):
Falls der Antrieb nicht in die vorgesehene Richtung läuft sind die Anschlüsse an den Klemmen A2 und A3 zu tauschen.
Endlagenabschaltung
Die Abschaltung des Stellantriebes in „Auf"-Richtung erfolgt durch den Endlagenschalter(Weg) E1 oder über den Kraftschalter K1.
Die Abschaltung in „Zu"-Richtung erfolgt über den Kraftschalter K2.
Der Kraftschalter K1 und Endschalter E1 sind fest miteinander verbunden (siehe Verdrahtungspläne REact15).
Die Endlagenabschaltung ist beim kompletten Regelventil (Stellantrieb mit Ventil) werkseitig eingestellt.
Einstellungen
Einstellung der Kraftabschaltung
Die Kraftabschaltung ist bereits werksseitig eingestellt (Regelkraft/ Schließkraft siehe: Technische Daten).
Eine Einstellung ist daher nicht erforderlich.
Einstellung Wegendlagenschalter
Der Endlagenschalter E1 ist in Reihe mit dem Kraftschalter K1 für die „AUF"-Richtung. Zu Begrenzung des Weges in „AUF"-Richtung wird
die Einstellspindel E1 benutzt (Fig.2). Dabei darf die Schaltnocke nicht über den Schaltpunkt des Microschalters verschoben werden!
Die Begrenzung des Weges in „ZU"-Richtung erfolgt über den Kraftschalter K2.
Wird der Wegendlageschalter E1 nicht benötigt, so kann dieser mittels Einstellspindel in die Endlage gedreht werden (Fig.2).
Der Antrieb wird dann über den Kraftschalter K1 abgeschaltet.
Einstellung zusätzlicher Wegschalter (optionale Ausstattung)
Die zusätzlichen Wegschalter E2 und E3 können zur Signalisierung von beliebigen Zwischenstellungen verwendet werden.
Die Einstellung erfolgt mit den Einstellspindeln E2 und E3 (Fig.2)
Montage der Platine (Fig.3), Elektr. Anschluss: (siehe Verdrahtungspläne REact15)
