8.2. Verdrahtung der Eingänge

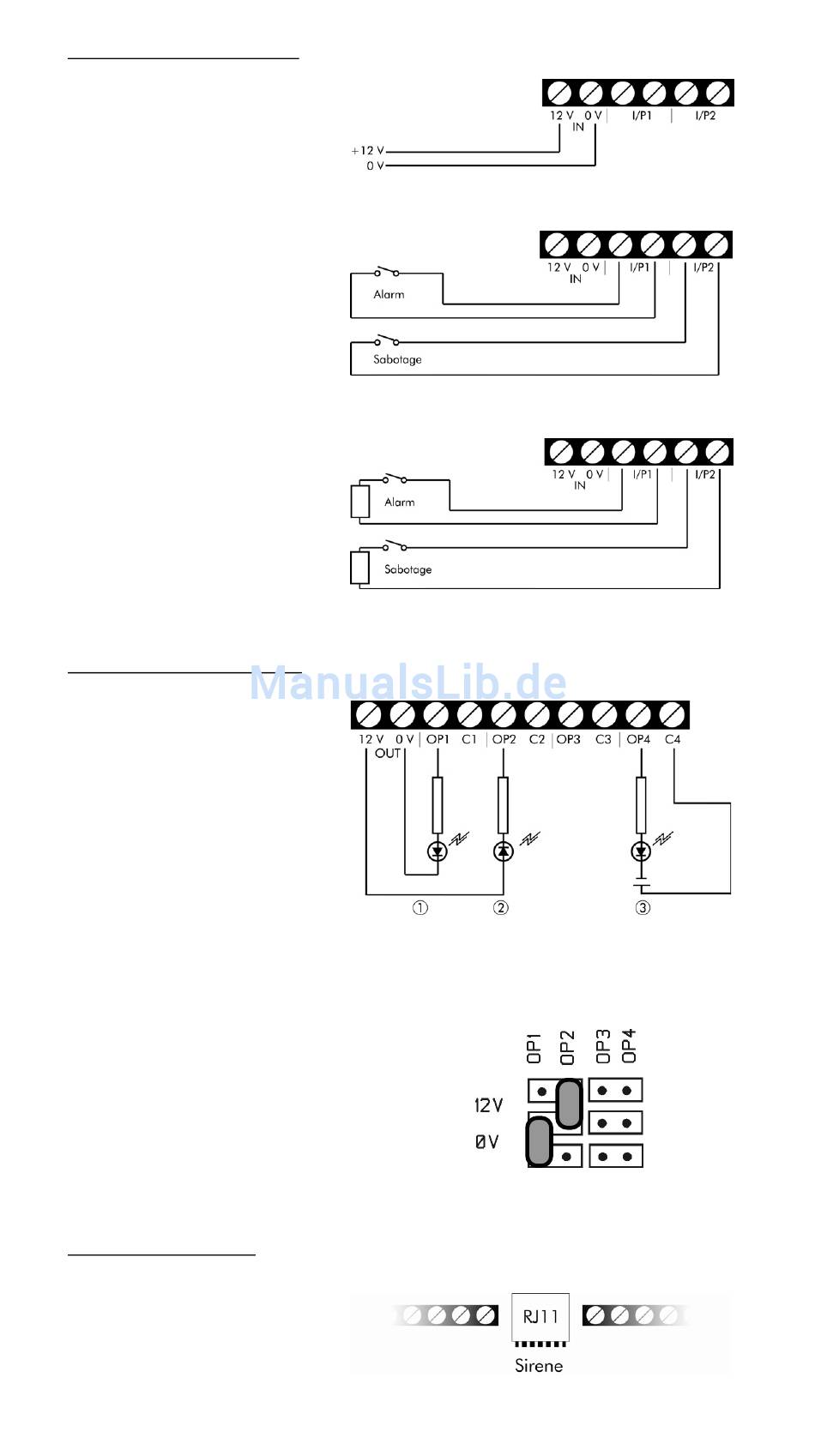

Die nebenstehende Grafik zeigt
den Anschluss des Universalmoduls
mit dem 12V DC Netzteil.
Die nebenstehende Grafik zeigt
den Anschluss von externen Alarm-
kontakten an das Universalmodul.
(für Funktion 3 und 5)
Die nebenstehende Grafik zeigt
den Anschluss von externen Alarm-
kontakten mit Endwiderstand
an das Universalmodul
(für Funktion 3 und 5)
8.3. Verdrahtung der Ausgänge
Es stehen Ihnen drei verschiedene
Möglichkeiten zur Verfügung, die
Ausgänge zu verdrahten.
1. OP1/OV
Der Ausgang OP1 wird
zu +12V wenn aktiviert.
2. OP2/12V
Der Ausgang OP2 wird zu 0V wenn aktiviert.
3. OP4/C4
Diese Anschlußart wird genutzt, wenn
der Ausgang als Relais (NO) genutzt werden soll.
Beachten Sie jeweils die Stellung der Steckbrücken.
8.4. Anschluss der Sirene
Das Kabel der Außensirene wird
mit dem RJ11 Stecker mit dem
Universalmodul verbunden. Dazu
wird das Kabel in den RJ11 Steck-
anschluss eingesteckt.
