www.homeelectric.de

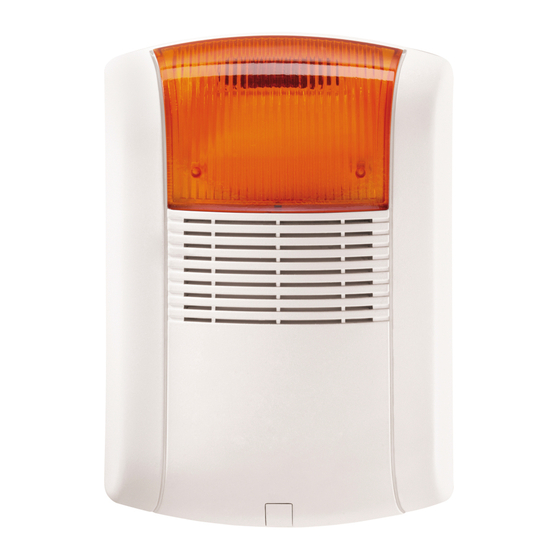

Euro-Kompaktalarmierung
Installationsanleitung
SG1800 / SG1805 / SG1810
Euro compact alarm
Installation Instructions (UK) ......................... 11
Sirène d'alarme compacte Euro
Instructions d'installation (F).......................... 19
Euro buitensirene met flits
Installatie-instructies (NL).............................. 27
Euro alarm med blitz
Installationsvejledning (DK)........................... 34
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Abus SG1800
Inhaltszusammenfassung für Abus SG1800
- Seite 1 Euro-Kompaktalarmierung Installationsanleitung SG1800 / SG1805 / SG1810 Euro compact alarm Installation Instructions (UK) ......11 Sirène d’alarme compacte Euro Instructions d’installation (F)......19 Euro buitensirene met flits Installatie-instructies (NL)......27 Euro alarm med blitz Installationsvejledning (DK)......34...
-
Seite 3: Sicherheitshinweise
1. Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieser Kompaktalarmierung. Dieses Gerät ist nach dem heutigen Stand der Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die CE-Erklärung ist beim Hersteller (www.security-center.org) hinterlegt. -
Seite 4: Montage
3. Hauptmerkmale • Robuste, wetterfeste Außensirene • Lautstarker 106 dB Signalgeber • LED-Blitztechnologie mit hoher Lebensdauer und geringem Stromverbrauch • Drehbares Gehäuse aus Polykarbonat • Inneres Metallgehäuse gegen Durchgriff • Einstellbare Sirenenzeit und Sirenensignal • Eingänge für positives oder negatives Ansteuerungssignal •... - Seite 5 6. Inbetriebnahme Spannungs- versorgung Optional Akku (optional) 13.8VDC Battery 1.6 A TAM PER Sirenen- NC-Sabotage- To Internal INT EXT Tam per Output lautsprecher ausgang Speaker (0.5A, 24V N.C) Anti Approach (To Int. Output Tam per) (0.1A, 24V N.C) TRIG STROB POW ER Trouble Output Spannungs-...
- Seite 6 Steckbrücken Einstellung Beschreibung STROB Legt den Blitzmodus fest. (Voreinstellung: AUTO) STRO B AUTO: Der Blitz folgt der Sirenenansteuerung. AUTO STRO B MAN: Der Blitz folgt der Ansteuerung des ST- Eingangs. M AN TRIG Einstellung des Ansteuerungspotentials der Sirene. (Voreinstellung: C+) TRIG C+: Benutzen Sie den C+ Anschluss um die Sirene zu aktivieren (Anschluss C- ist deaktiviert).
-
Seite 7: Dip-Schalter
Dip-Schalter Konfiguration CONFIG Beschreibung CONFIG: 1 Legt das Verhalten des Störungsausgangs (TRBL) (Voreinstellung: AUS) fest. AN: Schaltet bei Störungen des Akkus (niedrige Spannung oder Ladefehler), der Eingangsspannung und der Sirene. AUS: Schaltet nur bei Störungen des Akkus (niedrige Spannung oder Ladefehler). CONFIG: 2 Die Voreinstellung AUS darf nicht geändert werden! (Voreinstellung: AUS) - Seite 8 BUS YEL / BUS GRN Nicht verwendet. SPEAKER Anschlüsse für den Sirenenlautsprecher (8 Ohm, 30 W). Anschlüsse für die Notstromversorgung (12 V/2,1 Ah). Der Akku wird durch die interne Ladeelektronik selbständig geladen. PS + Zusätzliche Anschlüsse für die Spannungsversorgung PS - (13,8 V DC/ 1,6 A).
-
Seite 9: Technische Daten
Anschluss an 0 V »»» Blitz ist aktiviert Abfall des 0 V Signals (oder schalten auf 12 V) »»» Blitz ist aus HINWEIS: Die seperate Blitzansteuerung funktioniert nur, wenn Steckbrücke STROB auf MAN gesteckt ist! HINWEISE: Die Sirene funktioniert nicht, wenn kein Akku angeschlossen ist oder keine zusätzliche Spannungsversorgung an den PS-Anschlüssen eingespeist wird. -
Seite 11: Safety Information
Euro compact alarm Installation Instrucions SG1800 / SG1805 / SG1810 1. Preface Dear Customer, Thank you for purchasing this compact alarm. This equipment is produced with state-of-the-art technology, which complies with the current standards of domestic and European regulations. The CE has been proven and all related certifications are available from the manufacturer upon request (www.security-center.org). -
Seite 12: Main Features
3. Main features • Robust, weatherproof external sounder • High-volume 106 dB sounder • LED strobe technology with a long service life and low power consumption • Turnable polycarbonate housing • Internal metal casing to prevent tampering • Adjustable sounder duration and signal •... -
Seite 13: Putting Into Operation
6. Putting into operation Power supply Battery Optional (optional) 13.8VDC Battery 1.6 A TAM PER Sounder NC tamper To Internal INT EXT Tam per Output speaker output Speaker (0.5A, 24V N.C) Anti Approach (To Int. Output Tam per) (0.1A, 24V N.C) TRIG STRO B POW ER Trouble Output... -
Seite 14: Jumper Settings
Jumper settings Setting Description STROB Defines the strobe operation mode. (Default: AUTO) STROB AUTO: The strobe follows the sounder triggering. AUTO STROB MAN: The strobe follows the triggering of the ST input. M AN TRIG Setting of the trigger potential of sounder. (Default: C+) TRIG C+: Use the C+ connection to activate the sounder... -
Seite 15: Dip-Switch Settings
DIP-switch settings CONFIG configuration Description CONFIG: 1 Defines the operation of the trouble output (TRBL). (Default: OFF) ON: Switches in the event of battery faults (low voltage or charging fault), input voltage or sounder faults. OFF: Switches only for battery faults (low voltage or charging fault). - Seite 16 Wiring Terminal Description Connector for LED2. The LED lights up for a negative trigger signal (0 V DC at input). AUX RED Standard connections for power supply (13.8 V COM BLK DC/200 mA max.). BUS YEL / BUS GRN Not used. SPEAKER Connections for the sounder speaker (8 Ohm, 30 W).
-
Seite 17: Technical Data
Connected to 0 V »»» sounder is off Loss of 0 V signal (or switch to 12 V) »»» Sounder is activated Connected to 0 V »»» Strobe is activated Loss of 0 V signal (or switch to 12 V) »»»... -
Seite 19: Instructions D'installation
Sirène d’alarme compacte Euro Instructions d´installation SG1800 / SG1805 / SG1810 1. Préface Chère cliente, cher client, Nous vous remercions de l’achat de cette signalisation d’alarme compacte. Le présent produit a été développé selon l’état actuel de la technique. Il est conforme aux exigences des directives européennes et nationales en vigueur. -
Seite 20: Caractéristiques Principales
3. Caractéristiques principales • Sirène extérieure robuste et résistante aux intempéries • Transmetteur puissant de 106 dB • Technologie Flash-LED de longue durée et avec une consommation d’électricité inférieure • Boîtier polycarbonate pivotant • Boîtier interne métallique pour éviter toute pénétration •... -
Seite 21: Mise En Service
6. Mise en service Alimentation électrique Batterie Optional (optionnel) 13.8VDC Battery 1.6 A TAM PER Haut-parleur Sortie To Internal INT EXT Tam per Output de sirène anti-sabotage NC Speaker (0.5A, 24V N.C) Anti Approach (To Int. Output Tam per) (0.1A, 24V N.C) TRIG STRO B POW ER Alimentation... - Seite 22 Ponts enfichables Réglage Description STROB Définit le mode du flash. (réglage d’origine : AUTO) STROB AUTO : Le flash est couplé à la commande de la AUTO sirène. STROB MAN : Le flash est couplé à la commande de l'entrée M AN TRIG Réglage du potentiel de commande de la sirène.
-
Seite 23: Interrupteur Dip
Interrupteur DIP Configuration CONFIG Description CONFIG : 1 Définit le comportement de la sortie panne (RBL). (réglage d’origine : OFF) ON : Commute en cas d'une panne de la batterie de secours (basse tension ou erreur de chargement), de tension d’entrée et de la sirène. OFF : Commute uniquement en cas d’une panne de la batterie de secours (basse tension ou erreur de chargement). - Seite 24 Câblage Borne de raccordement Description Branchement pour le LED2. Ce LED s’allume lors d’une commande négative (0 V DC à l'entrée). AUX RED Branchements standard pour l’alimentation (max. COM BLK 13,8 V DC/200 mA). BUS YEL / BUS GRN Non utilisés. SPEAKER Branchements pour haut-parleur de la sirène (8 ohms, 30 W).
- Seite 25 TRBL (normalement REMARQUE: ouvert) Le comportement de la sortie de panne dépend du réglage de l'interrupteur DIP (CONFIG 1). Raccordement à +12 V »»» sirène désactivée Chute du signal +12 V (ou commutation sur 0 V) »»» sirène activée Raccordement à 0 V »»» sirène désactivée Chute du signal 0 V (ou commutation à...
-
Seite 26: Données Techniques
7. Données techniques Alimentation Branchements standard AUX/COM : max. 13,8 V DC/200mA Branchements supplémentaires PS+/PS- : 13,8 V DC/1,6 A Consommation Mode veille : 54 mA + courant de charge de la batterie (max. 140 mA) Mode de fonctionnement : 1,6 A (sirène+flash) Sirène 106 dB/3 m;... -
Seite 27: Installatie-Instructies
Euro buitensirene met flits Installatie-instructies SG1800 / SG1805 / SG1810 1. Voorwoord Geachte klant, Wij bedanken u voor de aankoop van deze compacte buitensirene met flitser. Dit apparaat is met de allernieuwste techniek gebouwd. Het voldoet aan de eisen van de geldende Europese en nationale richtlijnen. -
Seite 28: Inhoud Van De Levering
3. Hoofdkenmerken • Robuuste, weersbestendige buitensirene • Luide signaalgever 106 dB • LED-flitstechnologie met een lange levensduur en gering stroomverbruik • Draaibaare behuizing van polycarbonaat • Inwendig metalen huis voor het tegengaan van sabotage • Instelbare sirenetijd en sirenesignaal • Tegen overspanning en verkeerde polariteit beveiligde voedingsspanning •... -
Seite 29: In Gebruik Nemen
6. In gebruik nemen Spannings- voeding Optional Accu (optioneel) 13.8VDC Battery 1.6 A TAM PER Sirene- NC-sabotage- To Internal INT EXT Tam per Output luidspreker uitgang Speaker (0.5A, 24V N.C) Anti Approach (To Int. Output Tam per) (0.1A, 24V N.C) TRIG STRO B POW ER Trouble Output... - Seite 30 Geleiderbruggen Instelling Beschrijving STROB Legt de flitsmodus vast. (Voorinstelling: AUTO) STROB AUTO: de flits volgt de sireneaansturing. AUTO STROB MAN: de flits volgt de aansturing van de ST-ingang. M AN TRIG Instelling van het aansturingspotentiaal van de (Voorinstelling: C+) sirene. TRIG C+: gebruik de C+-aansluiting om de sirene te activeren (aansluiting C- is gedeactiveerd).
- Seite 31 DIP-schakelaar Configuratie CONFIG Beschrijving CONFIG: 1 Legt het gedrag van de storingsuitgang (TRBL) vast. (Default instelling: UIT) AAN: schakelt bij storingen van de accu (lage spanning of laadfout) en bij storingen op de voedingsspanning van de sirene. UIT: schakelt alleen bij storingen van de accu (lage spanning of laadfout).
- Seite 32 BUS YEL / BUS GRN Niet in gebruik. SPEAKER Aansluitingen voor de sireneluidspreker (8 Ohm, 30 W). Aansluitingen voor de noodstroomvoorziening (12 V/2,1 Ah). De accu wordt door de interne lader automatisch geladen. PS + Extra aansluitingen voor de voedingsspanning PS - (13,8 V DC / 1,6 A).
-
Seite 33: Technische Gegevens
Aansluiting op 0 V »»» Flits is geactiveerd Afvallen van het 0 V signaal (of schakelen op 12 V) »»» Flits is uit OPMERKING: De aparte flitsaansturing werkt alleen als jumper STROB op MAN gestoken is! OPMERKINGEN: De sirene werkt niet als er geen accu aangesloten is of er geen extra voedingsspanning op de PS-aansluitingen wordt toegevoerd. -
Seite 34: Sikkerhedsanvisninger
Euro alarm med blitz Installationsvejledning SG1800 / SG1805 / SG1810 1. Forord Kære kunde, tak fordi du har valgt at købe dette kompakte alarmanlæg. Apparatet er konstrueret i overensstemmelse med den nyeste tekniske udvikling. Det opfylder kravene i de gældende europæiske og nationale direktiver. Overensstemmelsen er dokumenteret, CE-erklæringerne befinder sig hos producenten (www.security-... -
Seite 35: Vigtigste Egenskaber
3. Vigtigste egenskaber • Robust, vejrbestandig udvendig sirene • 106 dB signalgiver med kraftig lydstyrke • LED-blitzteknologi med lang levetid og lavt strømforbrug • Drejeligt hus i polykarbonat • Indvendigt metalkabinet beskytter mod at hænder stikkes ind • Sirenetiden og -signalet kan indstilles •... - Seite 36 6. Idriftsættelse Spændings- forsyning Optional Batteri (ekstraudstyr) 13.8VDC Battery 1.6 A TAM PER Sirene- NC-sabotage- To Internal INT EXT Tam per Output højttaler udgang Speaker (0.5A, 24V N.C) Anti Approach (To Int. Output Tam per) (0.1A, 24V N.C) TRIG STRO B POW ER Trouble Output Spændingsfor...
- Seite 37 Jumpere Indstilling Beskrivelse STROB Fastlægger blitzmodussen. (Forindstilling: AUTO) STROB AUTO: Blitzen følger sireneaktiveringen. AUTO STROB MAN: Blitzen følger fejlindgangens aktivering. M AN TRIG Indstilling af sirenens aktiveringspotential. (Forindstilling: C+) TRIG C+: Benyt C+ tilslutningen for at aktivere sirenen (tilslutning C- er deaktiveret). TRIG C-: Benyt C- tilslutningen for at aktivere sirenen (tilslutning C+ er deaktiveret).
- Seite 38 DIP-omskifter Konfiguration CONFIG Beskrivelse CONFIG: 1 Fastlægger fejludgangens adfærd (TRBL). (Forindstilling: FRA) TIL: Kobler ved fejl ved batteriet (lav spænding eller opladningsfejl), indgangsspændingen og sirenen. FRA: Kobler kun ved batterifejl (lav spænding eller opladningsfejl). CONFIG: 2 Forindstillingen FRA må ikke ændres! (Forindstilling: FRA) CONFIG: 3 Fastlægger sirenesignalets maks.
- Seite 39 Ledningsføring Tilslutningsklemme Beskrivelse Tilslutning for LED2. LED'en lyser ved en negativ aktivering (0 V DC ved indgangen). AUX RED Standardtilslutninger til spændingsforsyningen (13,8 V COM BLK DC/200 mA maks.). BUS YEL/BUS GRN Ikke anvendt. SPEAKER Tilslutninger til sirenens højttaler (8 ohm, 30 W).
-
Seite 40: Tekniske Data
Tilslutning til + 0 V »»» Blitzen er aktiveret Frafald af 0 V-signalet (eller kobling til 12 V) »»» Blitzen er slået fra BEMÆRK: Den separate blitz-aktivering fungerer kun, hvis jumperen STROB er tilsluttet til MAN! BEMÆRK: Sirenen fungerer ikke, hvis der ikke er tilsluttet noget batteri eller der ikke tilføres en ekstra spændingsforsyning til PS-tilslutningerne.
