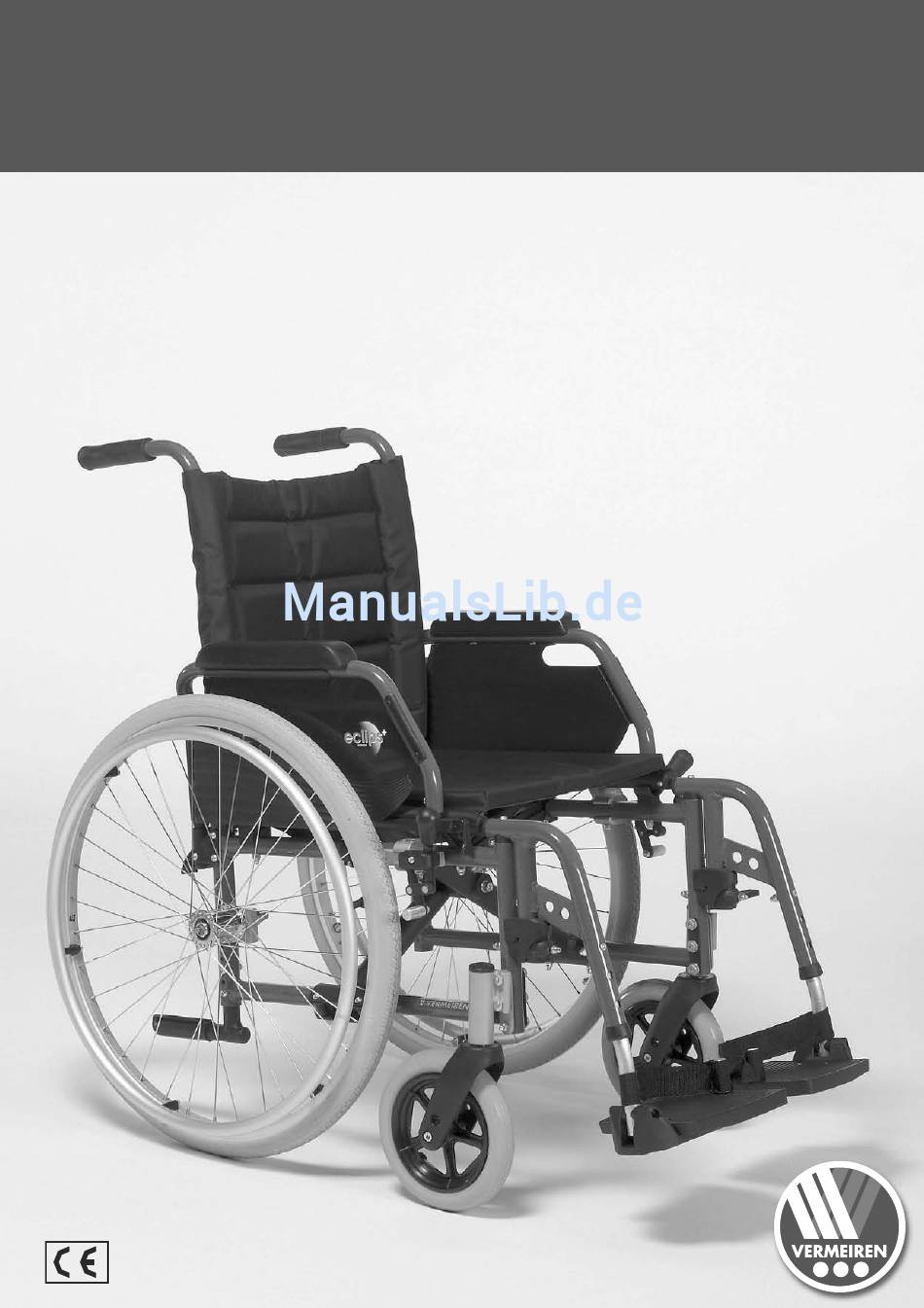

- Seite 1 VERMEIREN Eclips / Eclips 30° INSTRUCTION MANUAL M O D E D ’ E M P L O I GEBRUIKSAANWIJZING GEBRAUCHSANWEISUNG I S T R U Z I O N I P E R L ' U S O...
- Seite 2 No part of this manual may be reproduced in any form what so ever (print, photocopy, microfilm or any other process) without written permission of the publisher, or processed, duplicated or distributed by using electronic systems. © N.V. Vermeiren N.V. 2011 Instructions pour les distributeurs Ce manuel d'instructions fait partie du produit et doit accompagner chaque produit vendu.
- Seite 90 Eclips+, Eclips+ 30° 2011-05 Inhalt Vorwort ..............................2 Produktbeschreibung ......................3 Verwendungszweck ..................... 3 Technische Daten ......................4 Komponenten ......................6 Zubehör ........................6 Positionstypenschild ....................6 Zeichenerklärung ......................6 Für ihre sicherheit......................7 Verwendung ..........................7 Transportieren des Rollstuhls ..................8 Montage der Hinterräder .....................
-
Seite 91: Vorwort
Zuerst möchten wir uns für das Vertrauen bedanken, das Sie in uns gesetzt haben, indem Sie sich für einen unserer Rollstühle entschieden haben. Die Vermeiren Rollstühle sind das Ergebnis langjähriger Forschung und Erfahrung. In der Entwicklungsphase wurde besonderer Wert auf Bedienerfreundlichkeit und leichte Wartung des Rollstuhls gelegt. -
Seite 92: Produktbeschreibung
Wird der Rollstuhl auf Matten, Auslegeware oder Teppichböden verwendet, könnten diese Bodenbeläge beschädigt werden. Verwenden Sie ausschließlich von Vermeiren genehmigtes Zubehör. Für Schäden durch nicht oder mangelhaft durchgeführte Wartung oder durch Nichtbeachtung der folgenden Anweisungen übernimmt der Hersteller keine Haftung. -
Seite 93: Technische Daten
Die im Folgenden aufgeführten technischen Daten gelten für einen Rollstuhl in der Standardkonfiguration. Wurden eine Fußplatte und/oder eine Armauflage oder anderes Zubehör montiert, ändern sich die in der Tabelle aufgeführten Werte. Hersteller Vermeiren Adresse Vermeirenplein 1/15, B-2920 Kalmthout Manueller Rollstuhl... - Seite 94 Eclips+, Eclips+ 30° 2011-05 Hersteller Vermeiren Adresse Vermeirenplein 1/15, B-2920 Kalmthout Manueller Rollstuhl Modell Eclips+ 30° Max. zulässiges Gewicht des Fahrers 130 kg Beschreibung Abmessungen Effektive Sitzbreite 390 mm 420 mm 440 mm 460 mm 480 mm 500 mm 550 mm Gesamtbreite (abhängig von der Sitzbreite)
-
Seite 95: Komponenten
Trommelbremse für die begleitperson (B74) zur Befestigung an den Schiebegriffen Transitrollstuhl (T30) Für weiteres Zubehör setzen Sie sich mit Ihrem Fachhändler in Verbindung. Er berät sie gern. Positionstypenschild 1 = Name Vermeiren 2 = Taxi Haken 3 = Positionstypenschild 4 = Name Eclips+ Zeichenerklärung Max. -
Seite 96: Für Ihre Sicherheit
Eclips+, Eclips+ 30° 2011-05 Für ihre sicherheit Achten Sie darauf, dass bei Nutzung der Antriebsräder keine Gegenstände und/oder Körperteile Speichen hineinragen, sonst Verletzungen und/oder Beschädigungen an Ihrem Rollstuhl auftreten können. Vor dem Ein-/Aussteigen in den/aus dem Rollstuhl sind die Feststellbremsen zu betätigen. -
Seite 97: Transportieren Des Rollstuhls
Eclips+, Eclips+ 30° 2011-05 Transportieren des Rollstuhls Am besten lässt sich der Rollstuhl transportieren, indem die Räder verwendet und der Rollstuhl geschoben wird. Sollte dies nicht möglich sein (beispielsweise wenn die Hinterräder für den Transport in einem Auto abgenommen wurden), greifen Sie den Rahmen fest an der Vorderseite und an den Griffen. -
Seite 98: Betätigen Der Bremsen
Eclips+, Eclips+ 30° 2011-05 Betätigen der Bremsen WARNUNG: Die Bremsen dienen nicht dazu, die Bewegung des Rollstuhls abzubremsen – sie dienen ausschließlich dazu, unbeabsichtigte Bewegungen des Rollstuhls zu verhindern. WARNUNG: Die ordnungsgemäße Funktion der Bremsen kann durch Verschleiß oder Schmutz (auch Wasser, Öl, Schlamm usw.) beeinträchtigt werden. Überprüfen Sie daher vor jeder Rollstuhlnutzung den Zustand der Reifen. -
Seite 99: Setzen In Den Rollstuhl
Eclips+, Eclips+ 30° 2011-05 So entriegeln Sie eine Armauflage und bauen sie ab: Drücken Sie den Hebel und ziehen Sie die Vorderseite der Armauflage nach oben. (Abb C) Klappen Sie die Armauflage nach hinten. Um die Armlehne abzunehmen, ziehen Sie die Armlehne aus der hinteren Armlehnenaufnahme . -
Seite 100: Fahren Mit Dem Rollstuhl
Eclips+, Eclips+ 30° 2011-05 Fahren mit dem Rollstuhl WARNUNG: Klemmgefahr – Halten Sie Ihre Finger von den Radspeichen fern. WARNUNG: Klemmgefahr – Seien Sie in engen Durchfahren (z. B. Türen) vorsichtig. WARNUNG: Verletzungsgefahr – Achten Sie darauf, dass Sie das Gerät keinen extremen Temperaturen aussetzen (Sonnenschein, extreme Kälte, Sauna etc.), da sich die verwendeten Materialien den Umgebungstemperaturen angleichen, was bei Berührung zu Verletzungen... -
Seite 101: Hinauffahren Von Stufen Und Bordsteinen
Eclips+, Eclips+ 30° 2011-05 Auch höhere Bordsteine können mit einem Helfer vorwärts überwunden werden: Bitten Sie den Helfer, den Rollstuhl etwas nach hinten zu kippen. Fahren Sie den Bordstein hinunter, während Sie die Hinterräder bewegen. Setzen Sie den Rollstuhl wieder auf alle vier Räder. Ein erfahrener Fahrer kann auch höhere Bordsteine alleine überwinden. -
Seite 102: Überwinden Von Treppen
Eclips+, Eclips+ 30° 2011-05 2.11.3 Überwinden von Treppen Auch eine Treppe kann mit einem Rollstuhl überwunden werden, wenn die folgenden Regeln beachtet werden: WARNUNG: Kippgefahr – Treppen sollten immer mit zwei Helfern überwunden werden. Bauern Sie die Fußplatten ab. Ein Helfer kippt den Rollstuhl etwas nach hinten. Der zweite Helfer fasst den Rollstuhl am vorderen Rahmen. -
Seite 103: Verstellung Der Rückenlehne (Eclips+ 30°)
Eclips+, Eclips+ 30° 2011-05 Zur Anbringung der Schiebestange gehen Sie wie folgt vor: die Schiebestange 1. Befestigen Sie , indem Sie die linke Seite am Ende der Handgriffe mit der Schraube im dafür vorgesehenen Gewinde arretieren. 2. Drehen Sie dann auf der rechten Seite die Schraube ... -
Seite 104: Nutzung Des Rollstuhls Als Sitz In Einem Pkw (Eclips+)
Eclips+, Eclips+ 30° 2011-05 Bauen Sie die Fußplatten und evtl. vorhandenes Zubehör ab. Bewahren Sie die Fußplatten und das Zubehör an einem sicheren Ort auf. Wenn möglich, klappen Sie den Rollstuhl zusammen und bauen Sie die Hinterräder Transportieren Sie den Rollstuhl nach Möglichkeit im Kofferraum oder Gepäckraum. Wenn der Gepäckraum und der Fahrgastraum NICHT voneinander getrennt sind, befestigen Sie den Rahmen des Rollstuhls sicher am Fahrzeug. - Seite 105 Eclips+, Eclips+ 30° 2011-05 7. Montieren Sie die vorderen Gurte des Rollstuhl-Gurtsystems gemäß den Angaben des jeweiligen Herstellers an den angegebenen Positionen am Rollstuhl. (Abb. 3) Diese Stellen sind am Rollstuhl mit einem Symbol markiert. (Abb. 4) 8. Ziehen Sie den Rollstuhl soweit nach hinten, bis die vorderen Gurte gespannt sind. 9.
-
Seite 106: 3.1 Zusammenbau Und Einstellung
Die Rollstühle ermöglichen Ihnen individuelle Verstellmöglichkeiten, die nachfolgend erläutert sind. Um einen Fachhändler in Ihrer Nähe zu finden, stehen Ihnen unsere Niederlassungen gerne zur Verfügung. Eine Auflistung aller Vermeiren Niederlassungen finden Sie auf der letzten Seite dieser Gebrauchsanweisung. WARNUNG: Nutzen Sie das Produkt nur gemäß den technischen Vor- und Angaben dieser Gebrauchsanweisung. -
Seite 107: Einstellen Der Sitzhöhe Und Des Sitzwinkels
Radstand. Der Vermeiren Eclips+ ist 4-fach in der Sitzhöhe und unterschiedlichten Sitzwinkeln verstellbar durch Veränderung der Räderposition. Der Vermeiren Eclips+ 30° ist 3-fach in der Sitzhöhe 470 - 530 mm und unterschiedlichten Sitzwinkeln verstellbar durch Veränderung der Räderposition. Bei jeder Sitzhöhe wird eine andere Position der Vorder- und Hinterräder gewählt. - Seite 108 Eclips+, Eclips+ 30° 2011-05 Vorderrad Achsblock Hinterräder Sitzhöhe 430 mm (nur bei Eclips+) Sitzhöhe 470 mm Sitzhôhe 500 mm (standard) Sitzhöhe 530 mm Seite 19...
-
Seite 109: Flexibler Sitz
Eclips+, Eclips+ 30° 2011-05 Neigungsmuttern-Verstellung Ⓒ von Lenkrädern. WARNUNG: Verletzungsgefahr – Achten Sie darauf, dass die Verschraubungen mit dem geeigneten Werkzeug handfest angezogen sind. WARNUNG: Verletzungsgefahr – Achten Sie bitte darauf, dass die Excenterschraubeneinstellung bei beiden Vorderrad-Adaptern identisch eingestellt ist und dass vor Gebrauch des Rollstuhls. Diese Abbildung verdeutlicht das Prinzip. -
Seite 110: Fester Sitz
Eclips+, Eclips+ 30° 2011-05 Fester Sitz Sollten Sie sich für einen festen gepolsterten Sitz entschieden haben, legen Sie diesen so auf die ausgefaltete Rohrschere auf, dass die Aufhängungen des Sitzes gleichmäßig auf der Schere einrasten. Im Holzboden finden Sie Aussparungen, die in die Querstreben der Schere eingelegt werden. -
Seite 111: Einstellen Der Fußplatten
Eclips+, Eclips+ 30° 2011-05 3. Lösen Sie die Schrauben so dass der Bremsmechanismus über die Führung geschobe werden kann. 4. Ziehen Sie den Bremsmechanismus über die Führung in die gewünschte Position. 5. Ziehen Sie die Schrauben wieder fest. 6. -
Seite 112: Einstellen Der Schiebegriffe
Eclips+, Eclips+ 30° 2011-05 3.10 Einstellen der Schiebegriffe WARNUNG: Verletzungsgefahr – Achten Sie darauf, dass die Verschraubungen mit dem geeigneten Werkzeug handfest angezogen sind. WARNUNG: Kippgefahr – Achten Sie darauf, dass die Schiebegriffrohre auf beiden Seiten identisch angebracht werden. 3.10.1 Schiebegriffe für Eclips+ Das Schiebegriffrohr Ⓐ... -
Seite 113: Einstellen Der Ankipphilfe
Eclips+, Eclips+ 30° 2011-05 3.11 Einstellen der Ankipphilfe WARNUNG: Verletzungsgefahr – Achten Sie darauf, dass die Verschraubungen mit dem geeigneten Werkzeug handfest angezogen sind. Am unteren rechten Rückenrahmen ist eine Ankipphilfe montiert, die je nach Sitzhöhe des Rollstuhls in ihrer Höhe versetzt werden kann. Die Ankipphilfe kann in zwei verschiedenen Höhen angebraqcht werden mit einem Unterschied von 15 mm (Bei Sitzhöhe 500 mm ist die Verstellhöhe der Ankipphilfe 150 mm und 165 mm). -
Seite 114: Wartung
Die Lebenszeit des Rollstuhl hängt ab von der Art der Nutzung, der Einlagerung, regelmäßigen Kontrollen, Service und Pflege. Regelmäßige Wartung Die Wartungsarbeiten dienen dazu, den ordnungsgemäßen Zustand Ihres Vermeiren Rollstuhls über lange Zeit sicherzustellen: Vor jeder Fahrt Überprüfen Sie die Bereifung und reinigen Sie sie gegebenenfalls. Falls ... -
Seite 115: Pflege
Eclips+, Eclips+ 30° 2011-05 Pflege 4.3.1 Sitz und Rückenkissen Bei der Reinigung des Sitzes und des Rückenkissens ist Folgendes zu beachten: Reinigen Sie den Sitz und die Rückenlehne mit einem mit warmem Wasser angefeuchteten Tuch. Achten Sie darauf, dass sich der Sitz und das Rückenkissen nicht mit Wasser vollsaugen. -
Seite 116: Desinfektion
Eclips+, Eclips+ 30° 2011-05 Lassen Sie sich den Wartungsdienst nur dann im Wartungsplan unterzeichnen, wenn mindestens die oben genannten Punkte überprüft wurden. Desinfektion WARNUNG: Schädliche Produkte - Desinfektionsmittel dürfen nur von autorisiertem Personal eingesetzt werden. WARNUNG: Gefährliche Produkte, die zu Hautveränderungen führen können. Tragen Sie geeignete Schutzkleidung, da die Desinfektionslösung bei Hautkontakt Reizungen auslösen kann. - Seite 117 Eclips+, Eclips+ 30° 2011-05 Wirkstoff Produktname Wäsche- Oberflächen- Desinfektion von Ausscheidungen Wirks- Hersteller bzw. desinfektion amkeits- Lieferant desinfektion 1 Teil Auswurf oder Stuhl + 2 Teile bereich (Wasch-/Wisch- verdünnte Lösung oder 1 Teil Harn + 1 Teil verdünnte Lösung desinfektion) Auswurf Stuhl Harn...
-
Seite 118: Garantie
Eclips+, Eclips+ 30° 2011-05 Garantie Auszug aus den allgemeinen Geschäftsbedingungen: (...) 5. Die Verjährungsfrist für Gewährleistungsansprüche beträgt 24 Monate. Aufgrund unserer hohen Qualitätsstandards können wir den Zeitraum für Gewährleistungsansprüche für die folgenden Bauteile über diese gesetzlich vorgeschriebene Frist hinaus verlängern (...) - Rahmen und Schere von Rollstühlen 4 Jahre... - Seite 151 Les listes des contrôles à effectuer lors des entretiens de même que toute autre information technique sont disponibles auprès de nos filiales. Pour de plus amples informations, consultez le site: www.vermeiren.fr. Servicelijsten en andere technische informatie kunt u aanvragen bij onze vestigingen. Meer informatie vindt u ook op: www.vermeiren.be.
