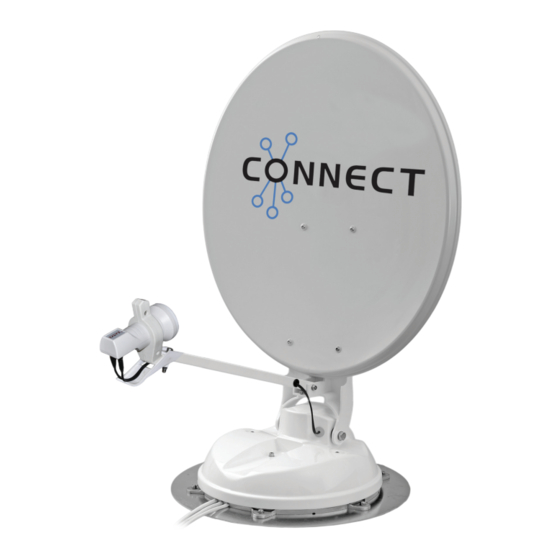

- Seite 1 Montage, Satelliten Information und Problembehebung Heft 1 von 2 MXL028/50/65/85 Connect (alle Modelle) DE contact: Tel: 08145 / 996 998 - 0 Email: info@maxview.de Web: www.maxview.de Technische Änderungen vorbehalten 9111420DE Iss 3...
- Seite 2 Bitte lesen Sie diese Anleitung vollständig durch, bevor Sie die Antenne zum ersten Mal benutzen. Die Handhabung der Antenne wurde so einfach wie möglich gehalten, sollten Sie jedoch technische Unterstützung benötigen, so wenden Sie sich bitte an den Maxview Kundendienst unter 08145 / 996 998 - 0 oder besuchen Sie www.maxview.de Richtige Anwendung &...
- Seite 3 • Betreiben Sie die Connect nicht, wenn sich Schnee oder Eis auf der Antenne befinden. Wartung • Im Falle eines Problems mit der Antenne, kontaktieren Sie Maxview Vertriebs-GmbH 08145 / 996 998 - 0 • Jede Inspektion oder Reparatur muss entweder durch Maxview oder durch einen beauftragten Vertreter des Herstellers durchgeführt werden.
- Seite 4 INSTALLATION Anwendungsbeispiel A. Antenne In der Antennenaußeneinheit werden Elektromotoren verwendet um den gewünschten Satelliten zu finden. Die Single Variante hat zwei Kabelverbindungen; eine zur Steuerung der Motoren und eine für das LNB. Die Twin Variante hat drei Kabelverbindungen; eine zur Steuerung der Motoren und zwei für das LNB. Die Quad Variante hat fünf Kabelverbindungen;...
- Seite 5 > Elektrischer Anschlussblock > Bohrmaschine > Koax-Kabel mit zwei F-Steckern > Kreuzschlitzschraubendreher Größe 2 > Wetterfester elastischer Klebstoff * * Maxview empfiehlt folgende Klebstoffe: > Oberflächenreiniger - Primer > Sikaflex® 221 i > 10mm Schraubenschlüssel > Geocel® Geobond HM > Innensechskantschlüssel 4mm >...
- Seite 6 > Prüfen Sie, ob sich elektrische Kabel unter den Schraubbefestigungen befinden > Prüfen Sie, ob die Kabel der Antenneneinheit die Kontrollbox erreichen (Maxview kann verlängerte Kabel liefern) > Lassen Sie die Schüssel nicht über den Rand des Fahrzeugs hinausragen > Den benötigten Bewegungsradius entnehmen Sie bitte der unteren Tabelle unter Buchstabe “I”...
- Seite 7 Markieren Sie die Position der 6 Schraubbefestigungslöcher und des Mittelloches Markieren Sie die Position der LNB Parkplatte Bohren Sie sechs 2,5 mm Löcher gemäß der Markierungen in das Dach 150mm 65cm (MXL028/50 alle Modelle) 230mm 65cm (MXL028/65 alle Modelle) 350mm 85cm (MXL028/85 alle Modelle)
- Seite 8 Elektrische Anschlüsse: Bereiten Sie während der Klebstoffaushärtung die elektrischen Anschlüsse für die Kontrollbox vor. Die Kontrollbox erfordert eine permanente 12V Versorgung und eine zweite 12 Volt Versorgung, die Spannung bringt, wenn der Motor des Fahrzeugs läuft Klemme 15 oder D+. Hinweis: Die Bremslichtschaltung ist nicht geeignet.
- Seite 9 Anbringen der Antenneneinheit auf die Montageplatte: Senken Sie die Antenneneinheit vorsichtig auf die Montageplatte ab und befestigen Sie die Muttern und Unterlegscheiben M6 wieder, die zuvor entfernt wurden. Anmerkung: Die Antenne auf dem Bild zeigt ein anderes Modell Vorsicht: Ersetzen Sie die Nylonmutter, wenn diese mehr als zweimal entfernt wurden.
- Seite 10 Einbauanleitung: Kabel Wählen Sie den idealen Ort für die Montage Bohren Sie durch das Dach - 32 mm Bohrung Vorbereiten des Klebebereichs Tragen Sie das Klebemittel großzügig auf die Führungsstege Dachdurchführung zu verklebende Stellen (Wir empfehlen Dekasyl MS-5) Positionieren Sie den Führungsring Positionieren Sie die Dachdurchführung Caravandach Entfernen Sie überschüssiges Klebemittel...
- Seite 11 Anschlussbild: (Koaxial-Kabel mit “Control Box” Label - Nur beim Skew-Modell) Satellitenempfänger 5A Sicherung wird nicht benötigt Zündung Koax-Kabel Koax-Kabel Achtung ! Nur für Skew-Ausführung, Koaxial-Kabel mit “Control Box” Lable muss auf Anschluss “B” erfolgen. Steuerkabel Koax-Kabel für zweiten Receiver Anbringen des Satellitenspiegels an die Antenneneinheit: Beim 50 cm Modell ist der Spiegel bereits am Arm befestigt.
- Seite 12 BLUETOOTH VERBINGDUNG TESTEN & UPDATES INSTALLIEREN Bezieht sich auf Heft 2 Bedienungsanleitung Bitte gehen Sie die folgende Liste Schritt für Schritt durch. DIE INSTALLATION SCHRITT FÜR SCHRITT Laden Sie sich die App herunter und verbinden Sie die App mit der Steuerbox (Vorgang A). Überprüfen Sie in den Einstellungen der App ob die Software auf dem neusten Stand ist.
- Seite 13 INFORMATION ZU DEN SATELLITEN Finden eines Satelliten: Vor dem Start der Suche muss sichergestellt werden, dass der Blick auf den südlichen Himmel absolut hindernisfrei ist. Alle Fernsehsatelliten haben eine geostationäre Position, was bedeutet, dass ihre Position über dem Äquator festgelegt ist. Satelliten haben auch eine begrenzte Übertragungsreichweite, deshalb verwenden Sie bitte die Zonenkarte in der Anlage, um zu überprüfen, ob Ihr momentaner Standort geeignet ist für den Empfang.
- Seite 14 Skew-Einstellung: Die Skew-Einstellung ist der Erdkrümmung geschuldet. Am Rand der Ausleuchtzonen muss der LNB in der Halterung nach rechts oder links verdreht werden, um die maximale Leistung der Antenne zu erzielen. Wenn Sie keine Antenne mit automatischer Skew-Einstellung besitzen, muss der LNB per Hand gedreht werden. Verwenden Sie hierfür die untenstehende Landkarte für Astra 1.
- Seite 15 FEHLERBEHEBUNG On Screen Fehleranzeige Wenn Ihr Smartphone mit der Steuerbox gekoppelt ist, werden die Fehlermeldungen in der App On Screen angezeigt. Unter anderem werden die Fehlermeldungen auch an der Steuerbox angezeigt. Elevationsfehler Azimuthfehler Wird ausgelöst, wenn der Wird ausgelöst, wenn der Motor Motor für die für die vertikale Ausrichtung horizontale Ausrichtung...
- Seite 16 Fehleranzeige an der Steuereinheit: Leuchtet dauerhaft rot A. Keinen Satelliten gefunden. Wenn die Sat-Antenne keinen Satelliten gefunden hat geht die blinkende grüne LED über in eine dauerhaft rot leuchtende LED. Nach 5 Sekunden fährt die Sat-Antenne selbstständig in Parkposition. Blinkt grün Leuchtet dauerhaft rot B.
- Seite 17 Alle LED’s leuchten dauerhaft rot D. Sat-Antenne ist in Parkposition die Zündung ist eingeschaltet - alle Sat-LED´s leuchten dauerhaft rot. Wenn die Zündung an ist oder der Motor läuft sind alle Tasten an der Steuereinheit blockiert. Wenn der Motor aus ist und die Zündung abgeschaltet ist leuchtet die LED des zuletzt gesuchten Satelliten. Die Steuereinheit kann wieder bedient werden.
- Seite 18 Fehlerbehebung & oft gestellte Fragen Keine Strom an der Steuereinheit • Sicherung prüfen • Überprüfen Sie die Zuleitung • Spannung von der Bord-Batterie ist zu niedrig Sicherung wiederholt defekt • Prüfen Sie die Sicherungswert 4A • Überprüfen Sie ob sich die Antenne frei bewegen kann •...
- Seite 19 Probleme beim Verbinden des Smartphones Es ist nicht möglich die Steuereinheit per Bluetooth zu finden • Vergewissern Sie sich, dass die Steuerbox an ist • Vergewissern Sie sich, dass Bluetooth in Ihrem Smartphone aktiviert ist. • Vergewissern Sie sich, dass Sie in Reichweite von der Steuereinheit sind. Wenn Sie sich nicht sicher sind legen Sie das Gerät direkt neben die Steuerbox Keine Software gefunden 1.
- Seite 20 Anschluss an einen Sat-Receiver Das Koaxial-Kabel muss mit der Steuereinheit und TV-Gerät/Receiver verbunden sein. Die Steuereinheit gibt das Signal über den F-Anschluss ‘RECEIVER’ aus. Die Steuerbox muss hierfür ‘An’ sein. Stromverbrauch Die Connect wurde so entwickelt, dass sie nur wenig Strom verbraucht. Wenn die Sat-Anlage längere Zeit nicht in Gebrauch ist schalten Sie bitte die Steuerbox aus.
- Seite 21 Komponenten verändert wurde • Wenn keine original Rechnung vorgelegt werden kann In keinem Fall ist Maxview für indirekte, zufällige oder Folgeschäden aus dem Verkauf oder Gebrauch des Produktes verantwortlich. Diese Erklärung gilt sowohl während als auch nach der Laufzeit der Garantie.
- Seite 23 Notes Page 23...
- Seite 24 Bluetooth Low Energy (BLE) Software Updates: Benötigen eine zuverlässige Internetverbindung Maxview Ltd. ist ein Mitglied der Bluetooth special interest group. Die Connect ist lizensiert um Bluetooth verwenden zu dürfen. CE Konfirmationserklärung. Die Connect Satellitenantenne wurde konstruiert, gebaut und vermarktet in Übereinstimmung mit den Sicherheitsanforderungen der EG-Richtlinie 2006/95/EG (Niederspannung) und den Anforderungen der EMV-Richtlinie 2004/108/EG.
