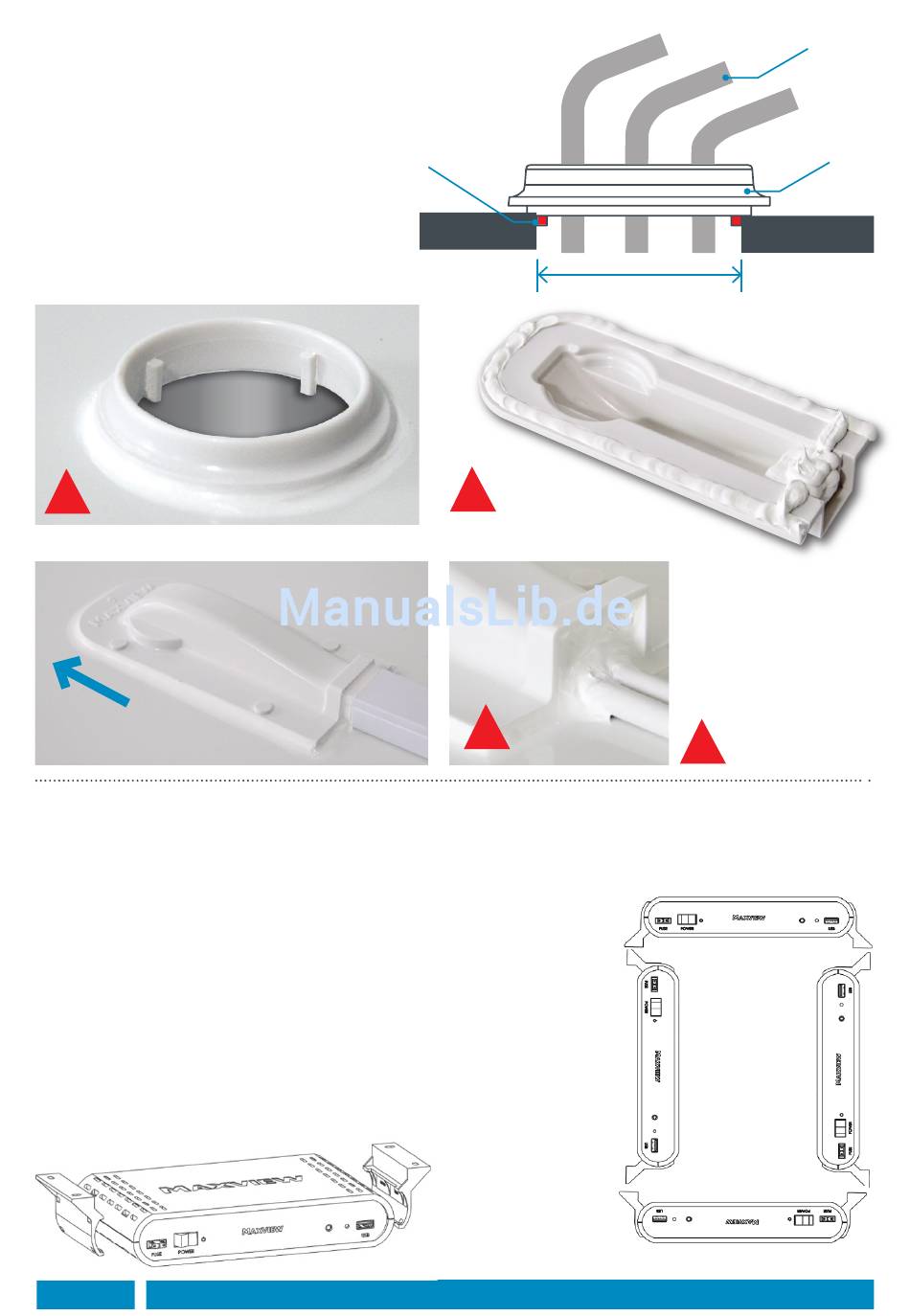

Einbauanleitung:

1. Wählen Sie den idealen Ort für die Montage
2. Bohren Sie durch das Dach - 32 mm Bohrung
3. Vorbereiten des Klebebereichs
4. Tragen Sie das Klebemittel großzügig auf die
zu verklebende Stellen
(Wir empfehlen Dekasyl MS-5)
5. Positionieren Sie den Führungsring
6. Positionieren Sie die Dachdurchführung
7. Entfernen Sie überschüssiges Klebemittel
Klebeflächen:
A
!
C
Fahrtrichtung

Installieren der Kontrollbox:

Nachdem zuvor eine geeignete Stelle gewählt wurde,
1. Clippen Sie die Halterungen auf die Kontrollbox
2. Platzieren Sie die Kontrollbox auf die horizontale oder vertikale
Oberfläche und markieren Sie die 4 Löcher
3. Je nach Material bohren Sie ein Führungsloch oder verwenden Sie eine Ahle
4. Schließen Sie die Kabel an die Kontrollbox an, wie auf Seite 11 beschrieben
5. Schrauben Sie die Kontrollbox mit 4 x Nr. 6 Schrauben an die Position an
Einbaulagen:
Positionieren Sie die Kontrollbox in einer der 4 unten angezeigten Lagen.
Stellen Sie sicher, dass die Front leicht zugänglich ist.
Montage der Kontrollboxhalterungen:
Die Halterungen schnappen in das Kontrollboxgehäuse ein
Besuchen Sie: www.maxview.de für mehr Informationen
Seite 10
Führungsstege
Caravandach
B
!
!
32mm ø
= tragen Sie den
Klebstoff großzügig
!
auf
Kabel
Durch-
führungs
