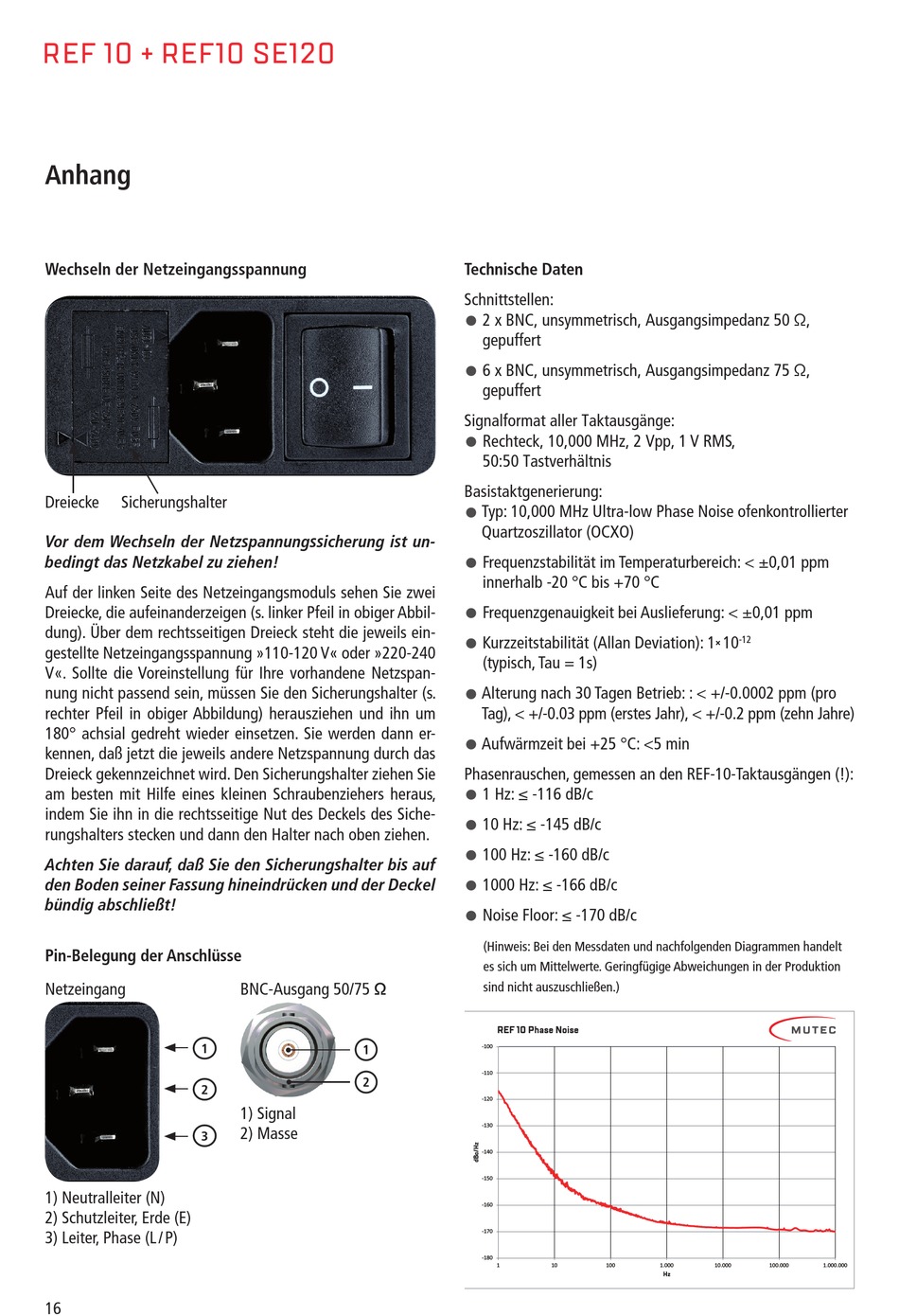

REF 10 + REF10 SE120
Anhang
Wechseln der Netzeingangsspannung
Dreiecke
Sicherungshalter
Vor dem Wechseln der Netzspannungssicherung ist un-
bedingt das Netzkabel zu ziehen!
Auf der linken Seite des Netzeingangsmoduls sehen Sie zwei
Dreiecke, die aufeinanderzeigen (s . linker Pfeil in obiger Abbil-
dung) . Über dem rechtsseitigen Dreieck steht die jeweils ein-
gestellte Netzeingangsspannung »110-120 V« oder »220-240
V« . Sollte die Voreinstellung für Ihre vorhandene Netzspan-
nung nicht passend sein, müssen Sie den Sicherungshalter (s .
rechter Pfeil in obiger Abbildung) herausziehen und ihn um
180° achsial gedreht wieder einsetzen . Sie werden dann er-
kennen, daß jetzt die jeweils andere Netzspannung durch das
Dreieck gekennzeichnet wird . Den Sicherungshalter ziehen Sie
am besten mit Hilfe eines kleinen Schraubenziehers heraus,
indem Sie ihn in die rechtsseitige Nut des Deckels des Siche-
rungshalters stecken und dann den Halter nach oben ziehen .
Achten Sie darauf, daß Sie den Sicherungshalter bis auf
den Boden seiner Fassung hineindrücken und der Deckel
bündig abschließt!
Pin-Belegung der Anschlüsse
Netzeingang
1
2
3
1) Neutralleiter (N)
2) Schutzleiter, Erde (E)
3) Leiter, Phase (L / P)
16
BNC-Ausgang 50/75 Ω
1
2
1) Signal
2) Masse
Technische Daten
Schnittstellen:
•
2 x BNC, unsymmetrisch, Ausgangsimpedanz 50 Ω,
gepuffert
•
6 x BNC, unsymmetrisch, Ausgangsimpedanz 75 Ω,
gepuffert
Signalformat aller Taktausgänge:
•
Rechteck, 10,000 MHz, 2 Vpp, 1 V RMS,
50:50 Tastverhältnis
Basistaktgenerierung:
•
Typ: 10,000 MHz Ultra-low Phase Noise ofenkontrollierter
Quartzoszillator (OCXO)
•
Frequenzstabilität im Temperaturbereich: < ±0,01 ppm
innerhalb -20 °C bis +70 °C
•
Frequenzgenauigkeit bei Auslieferung: < ±0,01 ppm
•
Kurzzeitstabilität (Allan Deviation): 1× 10
(typisch, Tau = 1s)
•
Alterung nach 30 Tagen Betrieb: : < +/-0 .0002 ppm (pro
Tag), < +/-0 .03 ppm (erstes Jahr), < +/-0 .2 ppm (zehn Jahre)
•
Aufwärmzeit bei +25 °C: <5 min
Phasenrauschen, gemessen an den REF-10-Taktausgängen (!):
•
1 Hz: ≤ -116 dB/c
•
10 Hz: ≤ -145 dB/c
•
100 Hz: ≤ -160 dB/c
•
1000 Hz: ≤ -166 dB/c
•
Noise Floor: ≤ -170 dB/c
(Hinweis: Bei den Messdaten und nachfolgenden Diagrammen handelt
es sich um Mittelwerte . Geringfügige Abweichungen in der Produktion
sind nicht auszuschließen .)
Ref 10 Phase Noise
REF 10 Phase Noise
-100
-110
-120
-130
-140
-150
-160
-170
-180
1
10
100
-12
1.000
10.000
100.000
1.000.000
Hz
Hz
