Inhaltszusammenfassung für Mutec MC-3+ Smart Clock USB
- Seite 1 Bedienungsanleitung MU TE C Gmb H · F on 0049- (0) 30- 74 68 8 0-0 · cont act @m utec- net. com · www. mutec-net. com f a cebo o k. co m/ mu t ec pr o pinte re st.com/mutecp ro...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Empfehlungen zur Schnittstellenverkabelung und zu Kabeln ..................9 Bedienelemente und Anschlüsse Frontblende ....................................10 Rückseite ....................................11 USB Treiberinstallation & Windows Einstellungen MUTEC USB Audio Class 2.0 Treiber für Windows ........................13 Treiber-Download und -Installationsverfahren ..........................14 Windows Einstellungen ................................15 Inbetriebnahme Allgemeine Systembedienung ..............................17 Betrieb des MC-3+ Smart Clock USB ............................ -
Seite 4: Sicherheitshinweise
Teile. Dieses Symbol, ein Blitz in einem Dreieck, warnt vor Eine Reparatur und Wartung darf nur von qualifiziertem Personal erfolgen, das von MUTEC unisolierter gefährlicher Spannung im Innern des GmbH autorisiert wurde! Da es für den Innenbereich ausgelegt wurde, sollten Sie das Gerät Gehäuses –... -
Seite 5: Garantievorschriften
§1 Garantie MUTEC GmbH gewährleistet dem Erstbesitzer eine einwandfreie Leistung des Produkts für einen Zeitraum von zwei (2) Jahren ab dem Kaufdatum. Sollten Aus- fälle innerhalb der festgelegten Garantiezeit auftreten, die auf Material- und/oder Verarbeitungsfehler zurückzuführen sind, wird MUTEC GmbH das Produkt innerhalb von 90 Tagen kostenlos reparieren oder ersetzen, Der Käufer ist nicht berechtigt, während der Garantiezeit kostenlos eine Überprüfung des Gerätes zu verlangen. -
Seite 6: Einführung

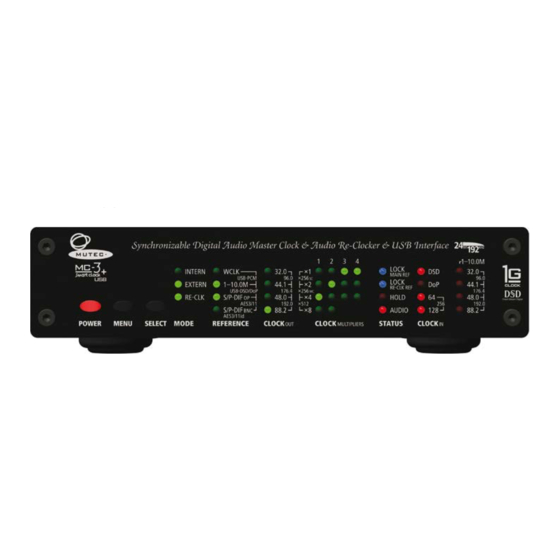

Einführung Vielen Dank für den Kauf eines MUTEC MC-3+ Smart Clock USB, eines Audio-Re-Clockers, USB-Interfaces und synchronisier- baren Audiotaktgenerators! Allgemeine Beschreibung Der MC-3+ Smart Clock USB setzt neue Maßstäbe in der Digital-Audio-Reproduktion und kombiniert ein audiophiles USB- Interface und eine Re-Clocking-fähige Master Clock in Perfektion! Der MC-3+USB verbessert die Klangqualität angeschlossener Geräte zum einen als Ultra-Low-Jitter Taktgenerator und zum... -
Seite 7: Anwendungen & Weitere Mutec-Produkte
MW-02/19, Montageplatte, mit der zwei MC-Produkte nebeneinander zu einer 19” Rackeinheit verbunden werden können. MW-03/19, Set aus zwei Rack-Montagewinkeln zur Befestigung eines MC-Produktes an der Rückseite eines 19”-Racks. MW-05/19, Set aus zwei Rack-Montagewinkeln zur Befestigung eines MC-Produktes an der Vorderseite eines 19”-Racks. Alle Zubehörprodukte finden Sie auf unserer Homepage: www.mutec-net.com... -
Seite 8: Produktregistrierung Für Garantie Und Support & Social Media
Produktregistrierung für Garantie und Support Seien Sie bitte so freundlich, Ihr MUTEC Produkt sofort nach dem Kauf auf unserer Website zu registrieren. Dieses bietet Ihnen nach dem Kauf des Produkts alle Garantieleistungen über einen Zeitraum von zwei Jahren. Ferner offerieren wir unseren Kunden für alle registrierten Produkte einen technischen Support und wir werden Sie über Produkt-Updates und neue Produkte,... -
Seite 9: Verkabelung Der Schnittstellen
Installation Verkabelung der Schnittstellen Word Clock Um Signale synchronisieren zu können und einen logischen Signalfluss zu erreichen, müssen die Schnittstellen aller beteiligten Geräte richtig miteinander verbunden werden. Achten Sie stets darauf, dass der Word-Clock-Ausgang (die Word-Clock-Aus- gänge) mit dem entsprechenden Eingang (den entsprechenden Eingängen) des zu synchronisierenden Geräts (der zu synchro- nisierenden Geräte) angeschlossen ist (sind). -
Seite 10: Bedienelemente Und Anschlüsse
über größere Entfernungen zuverlässig übertragen. Sie halten dabei die Übertragungsleistung des Signals auf einem viel höheren Niveau als Kunststofffaserkabel! Information MUTEC bietet optische Kabel verschiedener Längen an, die speziell für die Übertragung von ADAT™ und S/P-DIF-Signalen getestet wurden. Fragen Sie Ihren lokalen Händler nach solchen Kabeln! Frontblende 1 »POWER«... -
Seite 11: Rückseite
Bedienelemente und Anschlüsse 8 »STATUS« Dieses Menü zeigt die verschiedenen Signalzustände des Eingangsreferenztaktes oder des digitalen Audiosignales an. 9 »CLOCK « Dieses Menü zeigt die Taktraten des eingehenden Referenztaktes oder des digitalen Audiosignales an. Über die USB-Schnitts- telle empfangene DSD/DoP-Signale können mit ein- ( × 64), zwei- ( × 128) und vierfacher ( × 256) Taktrate identifiziert werden. Rückseite 1 »WCLK OUT 1 –... - Seite 12 Bedienelemente und Anschlüsse 8 »USB I/O« Diese USB- (Universal Serial Bus) Schnittstelle empfängt oder sendet Datenströme in Übereinstimmung mit USB 2.0. Bevor Sie den MC-3+USB mit einem MS Windows PC verbinden, installieren Sie bitte zuerst den mitgelieferten USB 2.0 Audio Class Trei- ber für Windows auf Ihrem Computer.
-
Seite 13: Usb Treiberinstallation & Windows Einstellungen
Windows XP nur mit 32 Bit (x86) Da der MUTEC USB Audio Class 2.0 Treiber für Windows sowohl für den professionellen Einsatz als auch für audiophile High- End-Anwendungen ausgelegt wurde, ist er auch mit den meisten bekannten Software-Musikplayern kompatibel. Er unterstützt Geräte, die mit den USB Audio Class 1.0 oder USB Audio Class 2.0 Gerätespezifikationen kompatibel sind. -
Seite 14: Treiber-Download Und Installationsverfahren
USB Treiberinstallation & Windows Einstellungen Treiber-Download und Installationsverfahren Bitte gehen Sie auf unsere Website, um den MUTEC USB Audio Class 2.0 Treiber für Windows wie folgt herunterzuladen: www.mutec-net.com > Produkte > Audio-Re-Clocker > MC-3+ Smart Clock USB > Downloads Alternativ geben Sie für den direkten Zugriff folgende URL in Ihren Browser ein: http://www.mutec-net.com/product_mc-3-plus-usb.php?lng=de#download... -
Seite 15: Windows Einstellungen
USB Treiberinstallation & Windows Einstellungen Windows Einstellungen Nach der erfolgreich beendeten Installation des MUTEC USB Audio Class 2.0-Treibers für Windows können Sie mit dem mitge- lieferten USB-Kabel Ihren MC-3+USB mit einem der USB-Ports Ihres Computers verbinden. Wenn Sie die MC-3+USB einschal- ten, sollte dieser automatisch vom Betriebssystem Ihres Computers erkannt werden. - Seite 16 USB Treiberinstallation & Windows Einstellungen Auf der Registerkarte »Wiedergabe« wählen Sie »MC-3+ Klicken Sie nun auf »Eigenschaften«. Smart Clock USB« aus der Liste der verfügbaren Geräte aus und klicken dann auf »Als Standard«. Danach wechselt das grüne Haken-Symbol zum MC-3+USB-Eintrag. Klicken Sie auf die Registerkarte »Erweitert«...
-
Seite 17: Inbetriebnahme
Inbetriebnahme Allgemeine Systembedienung Die Bedienung des MC-3+USB ist sehr einfach! Das Gerät lässt sich mit zwei Tasten auf der Frontplatte bedienen. »MENU«-Taste Durch Drücken der »MENÜ«-Taste wählen Sie zwischen verschiedenen Grundfunktionsmenüs aus, meistens zwischen den vertikalen LED-Reihen. »SELECT«-Taste Durch Drücken der »SELECT«-Taste aktivieren Sie einzelne Funktionen innerhalb eines Menüs durch Umschalten zwischen den LEDs einer vertikalen LED-Reihe. -
Seite 18: Betrieb Des Mc-3+ Smart Clock Usb
Ihrem Set-Up konfiguriert. Aufgrund der Tatsache, dass das System nur sinnvolle Funktionskombinationen zulässt, ist eine Fehlbedienung ausgeschlossen. Lassen Sie uns jetzt einen Blick auf die einzelnen Betriebsmodi und Funktionen werfen. Betrieb des MC-3+ Smart Clock USB Hauptfunktionsmenüs Die vier Hauptfunktionsmenüs bieten den Zugriff auf alle Funktionen Ihres MC-3+USB. - Seite 19 Inbetriebnahme »EXTERN« – Externe Taktreferenzen anwählen Externe Taktreferenzanwahl können ausgewählt werden, wenn der MC-3+USB unter »MODE« auf »EXTERN« eingestellt ist. 1 – 10.0M LOCK × 1 INTERN WCLK 32.0 32.0 MAIN REF 96.0 × 256 USB - PCM 96.0 LOCK ×...
- Seite 20 Inbetriebnahme 1 – 10.0M LOCK × 1 INTERN WCLK 32.0 32.0 MAIN REF USB - PCM 96.0 × 256 96.0 LOCK × 2 1 – 10.0M EXTERN 44.1 44.1 RE-CLK REF × 256 USB - DSD/DoP 176.4 176.4 × 4 RE - CLK S/P - DIF 48.0...
- Seite 21 Inbetriebnahme Achtung Verwendung externer Taktreferenzen für das Audio-Re-Clocking Wenn Sie für das extern-referenzierte Audio-Re-Clocking eine Word-Clock- oder 10-MHz-Taktreferenz nutzen möchten, sollten Sie sicherstellen, daß insbesondere deren Phasenrauschen im trägernahen Frequenzbereich gemessen (1-100 Hz Abstand von der Trägerfrequenz, z.B. 10 MHz) sehr niedrig ist. Hier sollte Ihre Taktreferenz Werte über -100 dBc/Hz bei 1 Hz Abstand von der Trägerfrequenz gemessen, liefern.
-
Seite 22: Statusanzeigen
Inbetriebnahme Taktratenbegrenzung der digitale Audioausgänge Unabhängig von der Taktrate des Referenzsignals ist die Multiplikation der digitalen Audioausgänge S/P-DIF (»3«) und AES3/11 (»4») auf eine maximale Taktrate von 192.0 kHz begrenzt. Statusanzeigen Die »STATUS«- und »CLOCK IN«-Menüs dienen nur der Kontrolle des Betriebsstatus des MC-3+USB. Es können hier mit Hilfe der Tasten keine Einstellungen vorgenommen werden. -
Seite 23: Zusatzfunktionen
Inbetriebnahme Unterstützte Taktraten für Word-Clock-, Audio- und USB-PCM-Eingangssignale 32,0 kHz 44,1 kHz 48,0 kHz 88,2 kHz 96,0 kHz 176,4 kHz 192,0 kHz 1-10,0 MHz 11,2896 MHz 12,2880 MHz Zusatzfunktionen Es gibt zwei zusätzliche Funktionen, die die Arbeitsweise Ihres gesamten MC-3+USB beeinflussen: Frontseitige Bedienelemente sperren + LEDs abschalten Durch gleichzeitiges Drücken beider Tasten auf der Frontplatte werden alle LEDs außer den »Power«- und »LOCK«-LEDs abge- schaltet. -
Seite 24: Anhang
Anhang Pin-Belegung der Anschlüsse Netzeingang BNC Ein-/Ausgang für Optical TOSLINK Input/Output Word Clock, 10.0 MHz, for S/P-DIF AES3id, S/P-DIF 1 Optisches Signal 1 Stromführende Phase (braun; USA: schwarz) 1 Signal 2 Schutzerde (gelb/grün; USA: grün) 2 Masse 3 Nullleiter (blau; USA: weiß) AES/EBU, XLR, Eingang AES/EBU, XLR, Ausgang RCA, Ausgang... - Seite 25 Anhang Wenn Sie die Terminierung aufheben möchten, ziehen Sie bitte den Jumper vorsichtig von den beiden Pins der Stiftleiste, auf die er aufgesteckt ist, ab und stecken ihn um einen Pin nach links versetzt an Position 1 wieder auf die Stiftleiste auf (siehe nebenstehende Skizze). Achtung Der Jumper darf nicht weggelassen werden, sondern muss auf Position 1 der Stiftleiste aufgesteckt werden!
-
Seite 26: Technische Daten
XX XX Anhang Technische Daten USB Ein- & Ausgang (USB I/O) Schnittstelle 1 x USB-B Steckverbinder Formate & Auflösungen Type 1 Formate: PCM 16 bit, PCM 24 bit, PCM 32 bit, FLOAT 32 bit für USB 1.0 & USB 2.0 Unterstützte PCM-Taktraten USB 1.0: 44,1 kHz &... -
Seite 27: Generierbare Word-Clock- (Wclk) Frequenzen
196 x 42 x 156 mm o. Anschlüsse (B x H x T), Stahl 1mm, matt-schwarz pulverbeschichtet Frontblendenmaße / Material 198 x 44 x 4 mm (B x H x T), Aluminium, Aluminium-farben oder schwarz Gewicht ~ 1350 g MC-3+ Smart Clock USB Bestellinformationen Front Aluminum-farben Artikel-Nr. 8015-102, EAN-Code: 4260342460542 Front Schwarz Artikel-Nr. 8015-103, EAN-Code: 4260342460559... - Seite 28 MU TE C Gmb H · F on 0049- (0) 30- 74 68 8 0-0 · cont act @m utec- net. com · www. mutec-net. com f a cebo o k. co m/ mu t ec pr o pinte re st.com/mutecp ro...
