3.3. Systembeispiele
Nachfolgend finden Sie eine Auswahl von Systembeispielen. Beachten Sie, dass es viele weitere Möglichkeiten gibt. Es ist
zwingend erforderlich,
Anhang A [14]
geben kann, um Ladegeräte, Wechselrichter und Wechselrichter/Ladegeräte über die Lade- und Lasttrennausgänge des BMS zu
steuern.
Alternator
CHASSIS
Starter Battery

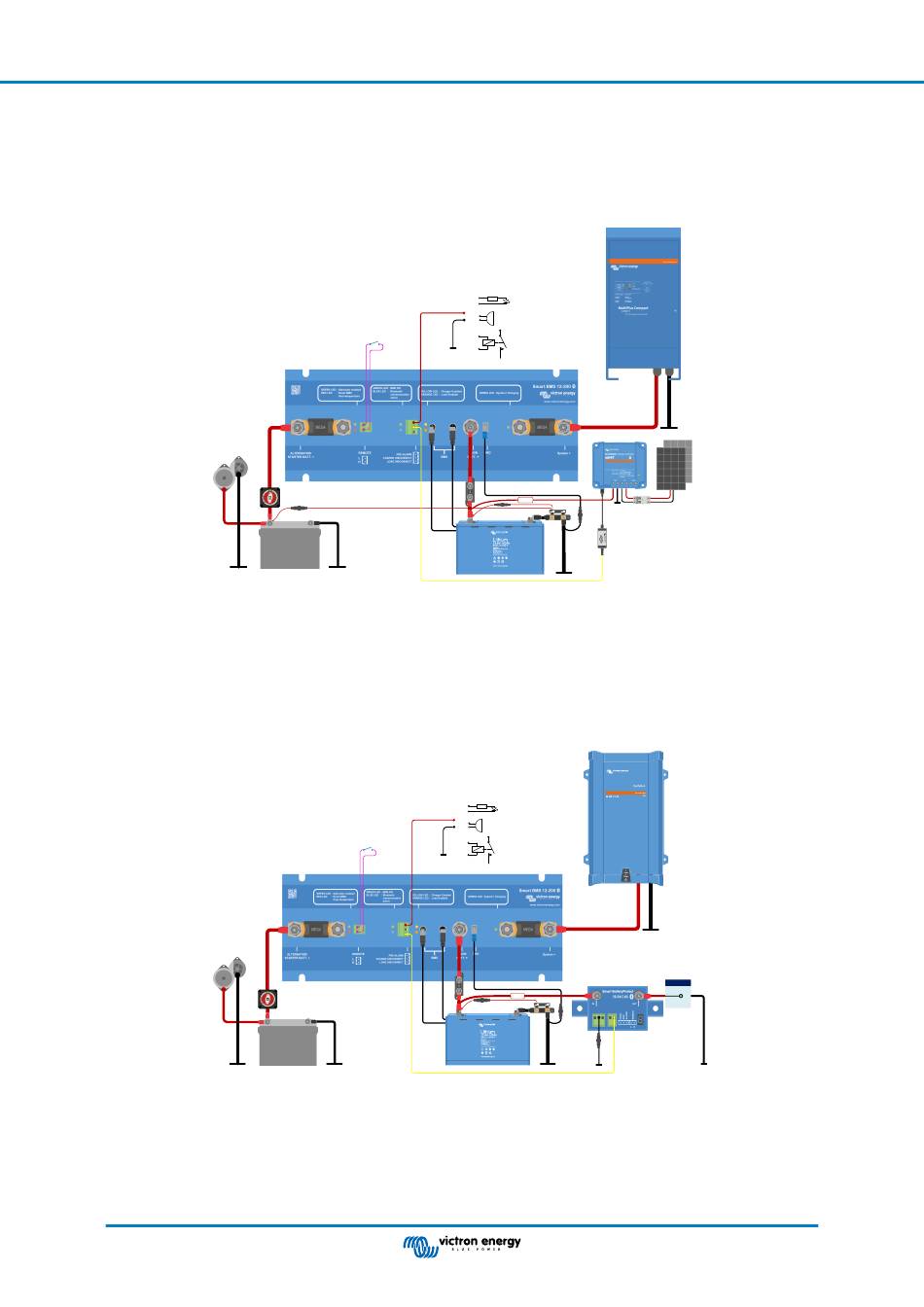

Dies ist ein typisches Systembeispiel für kleinere Wohnmobile und Boote, bei dem ein MultiPlus Compact 12/2000 an
den System+-Anschluss angeschlossen ist. Bei niedriger Zellenspannung trennt der System+-Anschluss die Verbindung zum
MultiPlus und verhindert, dass das Multi die Batterie weiter entlädt. Ein SmartSolar MPPT 75/15, der direkt an die Lithium-Batterie
angeschlossen ist, wird vom BMS über ein nicht invertierendes VE.Direct-Kabel zum ferngesteuerten Ein-/Ausschalten gesteuert.
Im Falle einer hohen Zellspannung oder einer hohen Temperatur stoppt der Ladetrennausgang den MPPT-Ladevorgang. Darüber
hinaus verfügt das System über einen SmartShunt zur Überwachung der Lithium-Batterie.
Alternator
Main Switch
CHASSIS
Starter Battery
Ein weiteres Beispiel, bei dem ein Multi direkt an den System+-Anschluss angeschlossen wird, wodurch die Steuerung
über den Lade- und Lasttrennausgang entfällt und zusätzliche Verkabelung eingespart wird. Ein Smart BatteryProtect steuert
Gleichstromlasten. Der Lasttrennausgang des BMS schaltet den OUT-Anschluss des BatteryProtect im Falle einer niedrigen
Zellenspannung ab und verhindert so eine weitere Entladung der Lithium-Batterie. Darüber hinaus verfügt das System über einen
SmartShunt zur Überwachung der Lithium-Batterie.
Seite 9
Smart BMS 12-200
zu lesen, da es innerhalb einer Produktgruppe verschiedene Arten von Kabelschnittstellen
REMOTE
ON/OFF
CHASSIS
Main Switch
CHASSIS
Anwendungsbeispiel mit MultiPlus Compact und MPPT
REMOTE
ON/OFF
CHASSIS
CHASSIS
Anwendungsbeispiel mit MultiPlus und Smart BatteryProtect
Led
MultiPlus Compact
12/2000
DC buzzer
Relay
Alarm
SmartSolar MPPT 75/15
75|15
Fuse
SmartShunt
CHASSIS
DC Circuit Breaker
Fuse
Lithium Battery Smart
VE.Direct non-
inverting remote
on/off cable
CHASSIS
12 | 1600 | 70
Led
MultiPlus 12/1600/70
DC buzzer
Relay
Alarm
Smart
BatteryProtect
Fuse
SmartShunt
Lithium Battery Smart
Fuse
Fuse
CHASSIS
Installation und Konfiguration
CHASSIS
CHASSIS
DC load
CHASSIS
