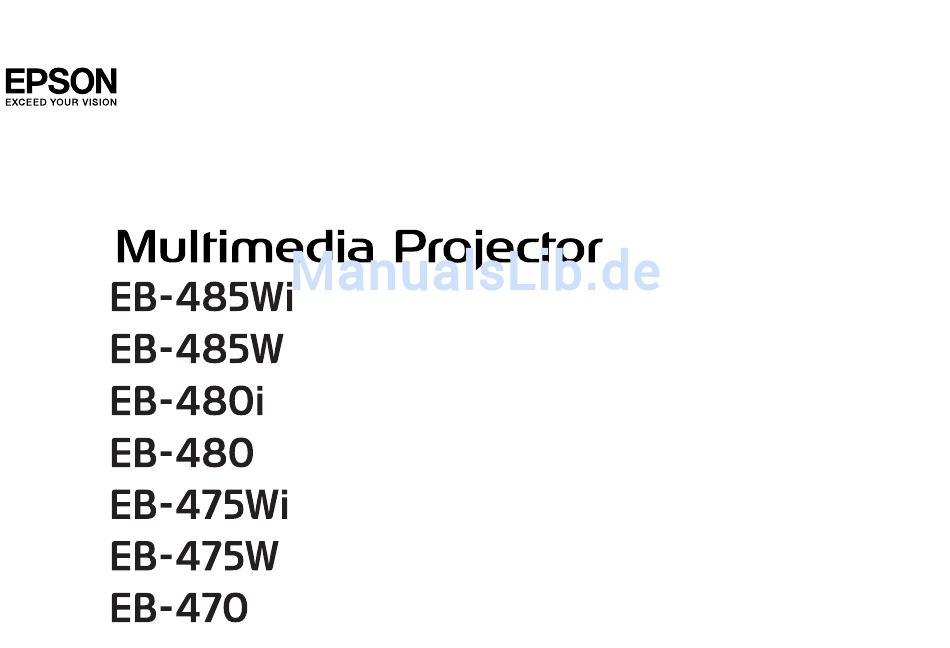

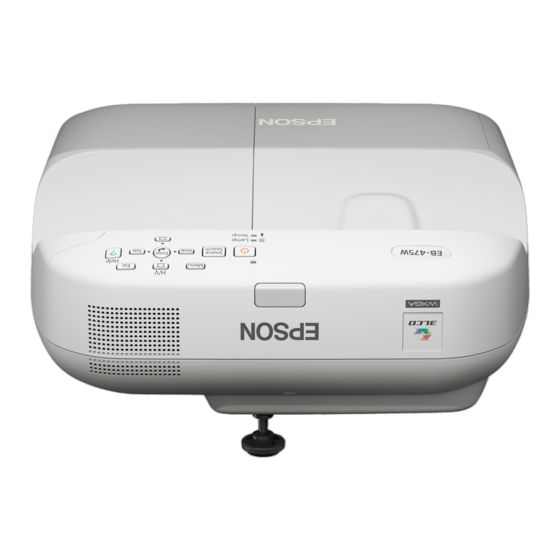

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Verwendete Bezeichnungen

    Verwendete Bezeichnungen • Sicherheitshinweise Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird. Im Folgenden finden Sie die Hinweise und deren Bedeutungen. Stellen Sie sicher, dass Sie diese genau verstanden haben, bevor Sie die Bedienungsanleitung lesen.

  • Seite 3: Inhaltsverzeichnis

    Quick Corner ..........46 Stiftbehälter (nur EB-485Wi/EB-480i/EB-475Wi) ......22 Einstellen der Bildgröße .
  • Seite 4 Aufeinanderfolgende Wiedergabe aller Bilddateien in einem Ordner (Dia-Show) Ändern des Bildformats (nur EB-485Wi/EB-485W/EB-475Wi/EB-475W) ..53 ............79 Ändern des Bildformats (nur EB-480i/EB-480/EB-470) .
  • Seite 5 Inhaltsverzeichnis Die Meldung Kein Signal wird angezeigt ......131 Menü Konfiguration Verschwommene, unscharfe oder verzerrte Bilder ....132 Bildstörungen oder Verzerrung der Bilder .
  • Seite 6 Leinwandgröße und Projektionsabstand ....156 Projektionsabstand (EB-485Wi/EB-485W/EB-475Wi/EB-475W) ....156 Projektionsabstand (EB-480i/EB-480/EB-470) .

  • Seite 7: Einleitung

    Einleitung Dieses Kapitel erläutert die Ausstattung des Projektors und die Teilebezeichnungen.

  • Seite 8: Ausstattung Des Projektors

    Erweiterte Sicherheitsfunktionen zudem über den projizierten Bildschirm auf einem Computerbildschirm zeichnen. • Kennwortschutz zur Nutzungsbeschränkung und -verwaltung Durch die Verwendung eines Kennworts können Sie einschränken, wer "Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi)" S.57 den Projektor verwenden kann. "Nutzungsverwaltung (Kennwortschutz)" S.82 Einfaches Beschreiben einer Weißtafel oder Tafel über die •...

  • Seite 9: Optionale Funktionen

    Ausstattung des Projektors Optionale Funktionen Vergrößerung und Projektion Ihrer Dateien mit einer Dokumentenkamera Mithilfe der zusätzlichen Dokumentenkamera können Papierdokumente und andere Objekte projiziert werden. Der Bildfokus wird automatisch mit der Autofokusfunktion angepasst. Mit dem digitalen Zoom können Bilder auch vergrößert werden. "Sonderzubehör"...

  • Seite 10: Teilebezeichnungen Und Funktionen

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Front/Oberseite Luftaustritt Aus dem Luftaustritt strömt die zur internen Kühlung des Projektors verwendete Luft. Achtung Halten Sie Ihr Gesicht oder Ihre Hände während der Projektion vom Luftaustritt fern, und stellen Sie keine Gegenstände, die sich durch Wärme ver‐ ziehen oder in anderer Weise durch Wärme beein‐...
  • Seite 11 Funktion Seite Wireless LAN-Anzeige Zeigt den Zugriffsstatus auf das optionale WLAN-Gerät Empfängt die Signale vom Easy Interactive Pen. Empfänger für Easy Interactive Function s "Easy Interactive Function (nur EB-485Wi/EB-480i/ (nur EB-485Wi/EB-480i/ EB-475Wi)" S.57 EB-475Wi) Hindernissensor Erkennt Hindernisse innerhalb des Projektionsbereichs.

  • Seite 12: Schnittstelle

    Interactive Pen als Maus oder Stift zum Zeichnen auf • Nimmt Audiosignale bei der Bildprojektion über dem projizierten Bildschirm nutzen zu können. (nur andere Geräte auf, die am USB-A-Anschluss EB-485Wi/EB-480i/EB-475Wi) angeschlossen sind. s "Benutzung als Maus und Zeichnen über einen Computer1-Anschluss Für den Eingang von Bildsignalen von einem Computer...

  • Seite 13: Unterseite

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Unterseite HDMI-Anschluss Eingabe der Videosignale von den mit HDMI kompatiblen Videogeräten und Computern. Dieser Projektor ist mit HDCP kompatibel. s "Anschließen von sonstiger Ausrüstung" S.26 RS-232C-Anschluss Wird der Projektor von einem Computer aus gesteuert, schließen Sie den Computer mit einem RS-232C-Kabel an.

  • Seite 14: Befestigen Der Füße (Nur Modelle Mit Füßen)

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Befestigungspunkte Befestigen Sie die Füße, wenn Sie den Projektor auf einer für die hinteren Füße Fläche, beispielsweise auf einem Tisch, verwenden. (Nur (zwei Punkte) Modelle mit Füßen) s "Befestigen der Füße (nur Modelle mit Füßen)" S.14 Befestigungspunkte Bringen Sie die Einstellungsplatte bei der Befestigung an...

  • Seite 15: Bedienfeld

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Bedienfeld • Zeigt den Keystone-Bildschirm an. Taste [w][v] s "H/V-Keystone" S.45 • Wenn diese Tasten während der Anzeige des Konfigurationsmenüs oder des Hilfe-Bildschirms gedrückt werden, können sie zur Auswahl von Menüelementen und zur Einstellung von Werten verwendet werden.

  • Seite 16: Fernbedienung

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Fernbedienung Taste [t] Ein- oder Ausschalten des Projektors. s "Von der Aufstellung bis zur Projektion" S.39...
  • Seite 17 Durch Drücken der [User]-Taste wird der Bildschirm für s "Verwendung des Konfigurationsmenüs" S.99 die Auswahl/Einstellung des zugewiesenen Menüpunktes angezeigt, mit dem Sie Einstellungen per einfachem Tastendruck vornehmen können. s "Menü Einstellung" S.105 Das folgende Element ist standardmäßig zugewiesen. • EB-485Wi/EB-480i/EB-475Wi: Autom. Kalibrierung • EB-485W/EB-480/EB-475W/EB-470: Leistungsaufnahme...
  • Seite 18 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion [Page]-Tasten Blättert durch die Seiten in Dateien, z. B. in PowerPoint- [Pointer]-Taste Zeigt den Bildschirmzeiger an. [[][]] Dateien bei Verwendung der folgenden s "Zeigerfunktion (Zeiger)" S.69 Projektionsverfahren. • Beendet die gegenwärtig verwendete Funktion. [Esc]-Taste •...

  • Seite 19: Wechseln Der Fernbedienungsbatterien

    Teilebezeichnungen und Funktionen Wechseln der Fernbedienungsbatterien Wenn die Fernbedienung nach einiger Zeit die Befehle verzögert oder überhaupt nicht mehr ausführt, sind die Batterien möglicherweise leer. Ist dies der Fall, ersetzen Sie die Batterien durch neue. Halten Sie zwei Mangan- oder Alkalibatterien der Größe AA bereit. Verwenden Sie ausschließlich Alkali- oder Manganbatterien der Größe AA.

  • Seite 20: Reichweite Der Fernbedienung

    • Berühren Sie den Bildschirm und führen Sie eine Bewegung aus, um auf dem projizierten Bildschirm zu zeichnen. • Bewegen Sie den Stift über den Bildschirm, ohne diesen zu berühren, um den Zeiger zu bewegen. s "Easy Interactive Function (nur EB-485Wi/EB-480i/ EB-475Wi)" S.57 s "Sonderzubehör" S.155...

  • Seite 21: Austauschen Der Batterie Für Den Easy Interactive Pen

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Achtung Öse zur Befestigung Zum Anbringen eines handelsüblichen Tragebands. Bitte lesen Sie vor dem Umgang mit Batterien die folgende Anleitung. des Tragebands Sicherheitsanweisungen Zeigt die verbleibende Batterieleistung an, wenn das Gerät Batterieanzeige eingeschaltet ist. • Die Anzeige wird mehrere Sekunden lang grün, wenn Nehmen Sie den Batteriefachdeckel ab.

  • Seite 22: Austauschen Der Spitze Des Easy Interactive Pen

    Teilebezeichnungen und Funktionen Stiftbehälter (nur EB-485Wi/EB-480i/EB-475Wi) Austauschen der Spitze des Easy Interactive Pen Tauschen Sie die Spitze des Easy Interactive Pen aus, wenn diese verschlissen ist. "Sonderzubehör" S.155 Drehen Sie die Spitze des Stiftes, um sie abzunehmen. Bezeichnung Funktion Befestigungspunkte Befestigen Sie den Stiftbehälter an einer Weißtafel oder an...

  • Seite 23: Vorbereitung Des Projektors

    Vorbereitung des Projektors In diesem Kapitel wird das Aufstellen des Projektors und der Verbindungsaufbau zu Projektionsquellen erläutert.

  • Seite 24: Aufstellung Des Projektors

    Schalten Sie den Projektor aus, wenn Sie die Aufstellungsart ändern. Schalten Sie den Projektor nach dem Ändern der Aufstellungsart wieder ein. Sie können die Easy Interactive Function nicht benutzen, solange die Einstellung für Projektion entweder Rück/Umgedreht oder Rück lautet. (nur EB-485Wi/EB-480i/EB-475Wi) s "Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi)" S.57...
  • Seite 25 Aufstellung des Projektors • Projektion von einer Position • Projektion von einer Position Warnung vor der Leinwand. (Front-Pro‐ hinter einer durchscheinenden . jektion) (Rück-Projektion) • Für die Wand- oder Deckenmontage ist ein spezielles Verfahren erforderlich. Eine Fehlmontage kann zum Herunterstürzen des Projektors und somit zu Schäden und Verletzungen führen.

  • Seite 26: Anschließen Von Sonstiger Ausrüstung

    Anschließen von sonstiger Ausrüstung Bezeichnung, Position und Ausrichtung der Anschlüsse können je nach angeschlossener Quelle unterschiedlich sein. Anschließen eines Computers Um Bilder von einem Computer zu projizieren, schließen Sie den Computer auf eine der folgenden Weisen an. Unter Verwendung eines handelsüblichen Computerkabels Schließen Sie den Ausgang der Computeranzeige an den Projektoranschluss Computer1 oder Computer2 an.
  • Seite 27 Anschließen von sonstiger Ausrüstung • Falls es schwierig ist, das Computerkabel an den Projektoranschluss Computer2 anzuschließen, versuchen Sie, das Kabel vom Anschluss Computer1 zu trennen, das Kabel dann an den Anschluss Computer2 anzuschließen und anschließend das Kabel erneut an den Anschluss Computer1 anzuschließen. •...

  • Seite 28: Anschließen Von Bildquellen

    Anschließen von sonstiger Ausrüstung Anschließen von Bildquellen Um Bilder von DVD-Playern, VHS-Video usw. zu projizieren, schließen Sie den Projektor auf eine der folgenden Weisen an. Unter Verwendung eines handelsüblichen Videokabels Verbinden Sie den Video-Ausgang an der Bildquelle über ein handelsübliches Videokabel mit dem Video-Anschluss des Projektors. Audiosignale können über den Projektorlautsprecher ausgegeben werden, wenn der Audioausgang an der Bildquelle an den Projektoranschluss Audio-L/R mithilfe eines im Handel erhältlichen Audiokabels angeschlossen wird.
  • Seite 29 Anschließen von sonstiger Ausrüstung Achtung • Wenn die Bildquelle eingeschaltet ist, während Sie sie am Projektor anschließen, kann dies zu Fehlfunktionen führen. • Wenn der Stecker eine andere Ausrichtung oder Form aufweist, versuchen Sie nicht, ihn mit Nachdruck in den Anschluss zu stecken. Dies kann zu Gerätebeschädigungen und Fehlfunktionen führen.
  • Seite 30 Anschließen von sonstiger Ausrüstung • Sie können den Audioeingang unter Audio-Eingang umschalten. s Erweitert - Betrieb - Audio-Eingang S.107 • Wenn Ihre gewünschte Bildquelle einen Anschluss mit einer ungewöhnlichen Form aufweist, verwenden Sie das mit dem Gerät mitgelieferte oder ein als Sonderzubehör erhältliches Kabel für den Anschluss an den Projektor.

  • Seite 31: Anschluss Von Usb-Geräten

    Anschließen von sonstiger Ausrüstung Anschluss von USB-Geräten Sie können Geräte, wie USB-Speichermedien, eine optionale Dokumentenkamera und USB-kompatible Festplatten sowie Digitalkameras anschließen. Schließen Sie das USB-Gerät mithilfe des mitgelieferten USB-Kabels am USB-A-Anschluss des Projektors an. Mit angeschlossenem USB-Gerät können Sie Bilddateien von einem USB-Speichermedium oder einer Digitalkamera aus als Dia-Show projizieren. "Projektion ohne Computer (Dia-Show)"...
  • Seite 32 Anschließen von sonstiger Ausrüstung Achtung • Bei Verwendung eines USB-Hubs ist es möglich, dass die Bedienung nicht richtig ausgeführt wird. Geräte wie Digitalkameras und USB-Geräte sollten direkt am Projektor angeschlossen werden. • Bei Anschluss und Verwendung einer USB-kompatiblen Festplatte muss das mit der Festplatte mitgelieferte Netzgerät angeschlossen werden. •...

  • Seite 33: Anschließen Eines Mikrofons

    Anschließen von sonstiger Ausrüstung Anschließen eines Mikrofons Mikrofonsignale können über den Projektorlautsprecher ausgegeben werden, wenn ein handelsübliches dynamisches Mikrofon angeschlossen wird. • Plug-in-Power wird nicht unterstützt. • Passen Sie die Mikrofonlautstärke an, wenn die Audioausgabe des Mikrofons schwer zu hören ist oder wenn die Ausgabe zu laut ist und eine Übersteuerung verursacht.

  • Seite 34: Anschließen Von Externen Geräten

    Anschließen von sonstiger Ausrüstung Anschließen von externen Geräten Durch den Anschluss eines externen Monitors oder externer Lautsprecher können Bilder und Audiosignale ausgegeben werden. Bei Ausgabe von Bildern an einen externen Monitor Schließen Sie den externen Monitor mithilfe seines mitgelieferten Kabels an den Projektoranschluss Monitor Out an. Bei Ausgabe von Audiosignalen über einen externen Lautsprecher Schließen Sie den externen Lautsprecher mithilfe eines im Handel erhältlichen Audiokabels an den Projektoranschluss Audio Out an.
  • Seite 35 Anschließen von sonstiger Ausrüstung • Wenn Sie den Standby-Modus auf Kommunikat. ein schalten, können Sie Bilder an einem externen Monitor ausgeben, selbst wenn sich der Projektor im Standby-Modus befindet. Audiosignale können auch über einen externen Lautsprecher ausgegeben werden. Signale, die über die Eingänge HDMI, USB-A, USB-B oder LAN eingespeist werden, können nicht ausgegeben werden.

  • Seite 36: Anschluss Eines Lan-Kabels

    Anschließen von sonstiger Ausrüstung Anschluss eines LAN-Kabels Schließen Sie an den LAN-Projektoranschluss einen LAN-Ausgang eines Netzwerkhubs oder eines anderen Geräts mithilfe eines im Handel erhältlichen 100BASE-TX- oder 10BASE-T LAN-Kabels an. Um Fehlfunktionen vorzubeugen, verwenden Sie ein abgeschirmtes LAN-Kabel der Kategorie 5.

  • Seite 37: Installieren Des Optionalen Wlan-Geräts

    Anschließen von sonstiger Ausrüstung Die WLAN-Gerät ist installiert. Installieren des optionalen WLAN-Geräts Entfernen Sie die beiden Befestigungsschrauben der Kabelabdeckung, um die Kabelabdeckung zu öffnen.

  • Seite 38: Grundfunktionen

    Grundfunktionen In diesem Kapitel wird die Projektion und Bildeinstellung erläutert.

  • Seite 39: Projizierung Von Bildern

    Projizierung von Bildern Schalten Sie den Projektor ein. Von der Aufstellung bis zur Projektion Schalten Sie den Computer ein. Dieser Abschnitt erläutert die Vorgehensweise beim Anschluss des Projektors an einen Computer über das Computerkabel und die Ändern Sie den Bildschirmausgang des Computers. anschließende Projektion von Bildern.

  • Seite 40: Automatische Erkennung Von Eingangssignalen Und Ändern Des Projizierten Bildes (Quellensuche)

    Projizierung von Bildern Automatische Erkennung von Eingangssignalen Der folgende Bildschirm wird angezeigt, während kein Bildsignal anliegt. und Ändern des projizierten Bildes (Quellensuche) Drücken Sie die [Source Search]-Taste, um Bilder von dem Anschluss zu projizieren, an dem zurzeit Bilddaten empfangen werden. Verwendung der Fernbedienung Verwendung des Bedienfelds Wenn zwei oder mehr Bildquellen angeschlossen sind, drücken Sie...

  • Seite 41: Umschalten Auf Das Zielbild Mit Hilfe Der Fernbedienung

    Sie können die Audiosignale des Computers mit dem projizierten Bild Fernbedienung senden. Stellen Sie den USB Type B auf USB Display/Easy Interactive Function oder auf Kabellose Maus/USB Display, um das USB Display unter EB-485Wi/EB-480i/EB-475Wi zu verwenden. Erweitert - USB Type B S.107 Systemanforderungen Unter Windows Bei jedem Tastendruck wird zwischen den Bildern gewechselt, die von den folgenden Quellen eingegeben werden.

  • Seite 42: Erstmaliges Anschließen

    Anzeige Computers aufgefordert. Wählen Sie Nein. 1680x1200. Farbwiedergabe mit 16-Bit-Farbdarstellung oder höher Unter Windows 2000 Doppelklicken Sie auf Computer, EPSON PJ_UD und dann auf EMP_UDSE.EXE. Unter Windows XP Die Treiberinstallation startet automatisch. Unter Windows Vista/Windows 7 Klicken Sie bei Anzeige des Dialogfelds auf Run EMP_UDSE.exe.
  • Seite 43 Wenn die Installation abgeschlossen ist, wird das USB Display- erfolgen sollte, auf Alle Programme – EPSON Projector – Symbol im Dock und in der Menüleiste angezeigt. Epson USB Display – Epson USB Display Vx.xx auf Ihrem Auf dem Computer befindliche Bilder werden projiziert. Computer.

  • Seite 44: Deinstallation

    Klicken Sie unter Programme auf Programm deinstallieren. klicken Sie auf das USB Display-Symbol im Dock. • Wenn das USB Display-Symbol nicht im Dock angezeigt Wählen Sie Epson USB Display, und klicken Sie dann auf wird, doppelklicken Sie auf USB Display aus dem Deinstallieren.

  • Seite 45: Anpassung Von Projizierten Bildern

    Anpassung von projizierten Bildern H/V-Keystone Korrigierung von Keystone-Verzerrungen Verzerrungen werden manuell jeweils in horizontaler und vertikaler Keystone-Verzerrung können mittels einer der folgenden Methoden Richtung korrigiert. H/V-Keystone-Korrektur ist ideal für einen präzisen korrigiert werden. Ausgleich der Keystone-Verzerrung. • H/V-Keystone Sie können die H/V-Keystone-Funktion unter den folgenden Bedingungen Verzerrungen werden manuell jeweils in horizontaler und vertikaler zur Korrektur des projizierten Bildes verwenden.

  • Seite 46: Quick Corner

    Anpassung von projizierten Bildern Quick Corner Hiermit können Sie jede der vier Ecken des projizierten Bildes getrennt von Hand anpassen. Drücken Sie während der Projektion die [Menu]-Taste. "Verwendung des Konfigurationsmenüs" S.99 Verwendung der Fernbedienung Verwendung des Bedienfelds Drücken Sie die [Tele]- oder [Wide]-Taste, um die horizontale Verzerrung zu korrigieren.
  • Seite 47 Anpassung von projizierten Bildern Korrigieren Sie die Position der Ecke durch Verwendung der Tasten ], [ ], [ ] und [ ] auf der Fernbedienung oder der Tasten [ ], [ ], [Wide] und [Tele] auf dem Bedienfeld. Wenn Sie auf die [ ]-Taste drücken, wird der Bildschirm von Schritt 4 angezeigt.

  • Seite 48: Einstellen Der Bildgröße

    Anpassung von projizierten Bildern Einstellen der Position des Bildes Wenn im Auswahlbildschirm für die Ecken von Schritt 4 die [Esc]-Taste mehr als zwei Sekunden lang gedrückt wird, (Bildverschiebung) wird der folgende Bildschirm angezeigt. Sie können die Position des Bildes fein einstellen, ohne den Projektor zu bewegen.

  • Seite 49: Einstellen Der Vertikalen Position Des Bildes (Nur Modelle Mit Füßen)

    Anpassung von projizierten Bildern • Sie können die Bildposition nicht einstellen, wenn der Zoom auf die Maximalposition für Fern gestellt ist. • Die Einstellung „Bildverschiebung“ wird auch dann beibehalten, wenn der Projektor ausgeschaltet wird. Sie müssen die Position erneut einstellen, wenn Sie den Installationsort oder den Winkel des Projektors ändern.

  • Seite 50: Vergrößern Der Bildhöhe

    Anpassung von projizierten Bildern Vergrößern der Bildhöhe Einstellen der horizontalen Position des Bildes (nur Modelle mit Füßen) Drehen Sie die hinteren Füße zur horizontalen Neigung des Projektors heraus bzw. herein. Sie können die Höhe des Bildes vergrößern, indem Sie die hinteren Füße herausdrehen.

  • Seite 51: Anpassung Der Lautstärke

    Anpassung von projizierten Bildern • Stellen Sie die Lautstärke im Konfigurationsmenü ein. Einstellung – Lautstärke S.105 Achtung Starten Sie nicht, wenn die Lautstärke zu hoch eingestellt ist. Eine plötzliche Zunahme der Lautstärke kann zu Hörschäden führen. Achten Sie vor dem Ausschalten des Geräts immer darauf, die Lautstärke zu verringern, damit Sie diese dann nach dem erneuten Einschalten schrittweise wieder erhöhen können.

  • Seite 52: Adaptive Iris-Blende Einstellen

    Anpassung von projizierten Bildern Drücken Sie die [Menu]-Taste. Modus Anwendung "Verwendung des Konfigurationsmenüs" S.99 Tafel Selbst bei Projektionen auf schwarze oder grüne Wandtafeln verleiht diese Einstellung Ihren Bildern Verwendung der Fernbedienung Verwendung des Bedienfelds eine natürliche Farbgebung, genau wie auf einer Leinwand.

  • Seite 53: Ändern Des Bildformats Des Projizierten Bilds

    Anpassung von projizierten Bildern Ändern des Bildformats (nur EB-485Wi/EB-485W/EB-475Wi/ Ändern des Bildformats des projizierten Bilds EB-475W) Sie können das Bildformat des projizierten Bildes so anpassen, dass es am besten der Art, des Seitenverhältnisses und der Auflösung des Projizieren von Bildern eines Videogeräts oder des HDMI-Anschlusses Eingabesignals entspricht.

  • Seite 54: Ändern Des Bildformats (Nur Eb-480I/Eb-480/Eb-470)

    Anpassung von projizierten Bildern Projizieren von Bildern eines Computers Wird das Bild nicht vollständig angezeigt, stellen Sie die Auflösung je nach Größe des Computerbildes im Konfigurationsmenü auf Breit Nachfolgend werden Projektionsbeispiele für jedes Bildformat angezeigt. oder Normal. Bildformat Eingangssignal s Signal – Auflösung S.103 XGA 1024X768(4:3) WXGA 1280X800(16:10)
  • Seite 55 Anpassung von projizierten Bildern Wird das Bild nicht vollständig angezeigt, stellen Sie die Auflösung je nach Größe des Computerbildes im Konfigurationsmenü auf Breit oder Normal. s Signal – Auflösung S.103 Automatisch 16:9 Projizieren von Bildern eines Computers Mit jeder Betätigung der [Aspect]-Taste wird das Bildformat in der Reihenfolge Normal, 4:3 und 16:9 gewechselt.

  • Seite 56: Nützliche Funktionen

    Nützliche Funktionen In diesem Kapitel werden nützliche Funktionen für Präsentationen usw. vorgestellt und die Sicherheit erläutert.

  • Seite 57: Easy Interactive Function (Nur Eb-485Wi/Eb-480I/Eb-475Wi)

    Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi) Einführung in die Easy Interactive Function Mit der Easy Interactive Function können Sie die folgenden Operationen mit dem Easy Interactive Pen durchführen. Zeichnen mit der eingebauten Funktion des Projektors Sie können mit der eingebauten Zeichenfunktion des Projektors auf dem projizierten Bildschirm schreiben und zeichnen, ohne zusätzliche Software...

  • Seite 58: Zeichnen Mit Der Eingebauten Funktion Des Projektors

    Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi) Zeichnen mit der eingebauten Funktion des Achtung Die Easy Interactive Function funktioniert über Infrarotkommunikation. Projektors Beachten Sie beim Verwenden dieser Funktion folgende wichtige Punkte. • Stellen Sie sicher, dass auf den Empfänger für Easy Interactive Function oder Vorgehensweise auf den Projektionsbildschirm kein helles Licht oder Sonnenlicht scheint.

  • Seite 59: Kalibrierung Des Stifts

    Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi) Wenn die Werkzeugleiste angezeigt wird, können Sie mit dem Easy Kalibrierung des Stifts Interactive Pen auf dem projizierten Bildschirm schreiben. Sie benötigen den Easy Interactive Pen, damit Sie die Easy Interactive "Easy Interactive Pen (nur EB-485Wi/EB-480i/EB-475Wi)"...
  • Seite 60 Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi) • Wählen Sie mit dem Easy Interactive Pen auf der Werkzeugleiste das Symbol [ ] aus, und führen Sie die Autom. Kalibrierung durch, wenn die Diskrepanz klein ist. • Wenn Sie den Stift jedoch zum ersten Mal kalibrieren, führen Sie die automatische Kalibrierung über die Fernbedienung oder das...
  • Seite 61 Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi) Justieren Sie den Fokus anhand der Anweisungen auf dem Bildschirm. Achten Sie darauf, die Mitte des Punktes zu berühren. Anderenfalls wird die Position möglicherweise nicht richtig eingestellt. Verwenden Sie die Taste [ ] auf der Fernbedienung oder auf dem Bedienfeld, um "Ja"...

  • Seite 62: Funktionen Der Funktionsleiste

    Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi) Funktionen der Funktionsleiste Folgende Modi stehen für die Funktionsleiste zur Verfügung. Anmerkungsmodus Sie können Linien und Formen auf dem projizierten Bild zeichnen. Whiteboard-Modus Sie können einfarbige Hintergründe, beispielsweise ein Whiteboard, projizieren und darauf Texte schreiben und Bilder zeichnen.
  • Seite 63 Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi) Anmerkungsmodus Whiteboard-Modus Wiederholen Bricht den rückgängig gemachten Vorgang ab und stellt den vorherigen Zustand wieder her. Einfrieren (nur im Anmerkungsmodus) Hält das projizierte Bild an. Jedes Mal, wenn Sie das Symbol berühren, wird die Funktion zum Einfrieren ein- oder ausgeschaltet.

  • Seite 64: Benutzung Als Maus Und Zeichnen Über Einen Angeschlossenen Computer (Computer-Interaktion)

    Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi) Kalibrierung des Stifts • Klicken Sie auf [ ], um die Funktionsleiste auszublenden. Führt die Autom. Kalibrierung durch. s "Autom. Kalibrierung" S.59 • Sie können die Funktionsleiste wieder anzeigen, indem Sie auf der Stift linken und rechten Seite des Bildschirms auf die Registerkarten für Wechselt zu einem Stift, mit dem Sie frei zeichnen können.

  • Seite 65: Installieren Von Easy Interactive Driver (Nur Mac Os X)

    Legen Sie die CD-ROM „EPSON Projector Software for Easy Interactive Function“ in den Computer ein. Doppelklicken Sie auf das Symbol Install Navi im Fenster EPSON. Wählen Sie Benutzerspezifische Installation aus und befolgen Sie zur Installation die auf dem Bildschirm angezeigten Anweisungen.

  • Seite 66: Bedienen Des Computers Mit Einem Stift Anstelle Einer Maus

    Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi) Starten Sie den Computer neu. • Wenn die Anzahl Stiftbenutzer auf Ein Benutzer eingestellt wird, können Sie den Easy Interactive Pen mit Tablet-PCs unter Windows Vista/7 verwenden. Sie können auch die Tintenfunktionen für Office Deinstallation unter Windows Vista/7 benutzen.
  • Seite 67 Easy Interactive Function (nur EB-485Wi/EB-480i/EB-475Wi) Wenn der Mauszeiger links oben anhält, berühren Sie die Spitze des Mauszeigers mit dem Easy Interactive Pen. Der Mauszeiger bewegt sich nach rechts unten. Wenn der Mauszeiger rechts unten anhält, berühren Sie die Spitze des Mauszeigers mit dem Easy Interactive Pen.

  • Seite 68: Projektionsfunktionen

    Projektionsfunktionen • Falls Sie diese Funktion bei der Wiedergabe von bewegten Bildern Zeitweises Ausblenden von Bild und Ton (A/V verwenden, wird die Bild- und Tonwiedergabe vom Abspielgerät Stummschalten) fortgesetzt und die Wiedergabe kann nicht wieder an dem Punkt aufgenommen werden, an dem Sie A/V Stummschalten aktiviert Sie können das Bild auf dem Bildschirm ausschalten, wenn Sie die haben.

  • Seite 69: Zeigerfunktion (Zeiger)

    Projektionsfunktionen Zeiger anzeigen. • Der Ton wird nicht unterbrochen. Bei jeder Betätigung der [Pointer]-Taste, wird der Zeiger angezeigt • Bewegte Bilder werden weiterhin ausgegeben, wenn die Funktion oder ausgeblendet. Einfrieren aktiviert ist. Es ist daher nicht möglich, die Projektion von der Stelle an wieder aufzunehmen, an der der Bildschirm eingefroren Fernbedienung wurde.

  • Seite 70: Vergrößern Von Bildausschnitten (E-Zoom)

    Projektionsfunktionen Bewegen Sie das Kreuz ( ) auf den zu vergrößernden Vergrößern von Bildausschnitten (E-Zoom) Bildausschnitt. Diese Funktion ist nützlich, wenn Sie ein Bild vergrößern möchten, um sich Fernbedienung Details, wie z. B. Grafiken und Tabellen, genauer anzusehen. Durch gleichzeitiges Drücken von zwei der nebeneinander liegenden Starten Sie E-Zoom.

  • Seite 71: Verwenden Der Fernbedienung Als Mauszeiger (Kabellose Maus)

    Führen Sie die folgenden Schritte aus, um die „Kabellose Maus“-Funktion zu aktivieren. Stellen Sie im Konfigurationsmenü USB Type B auf Kabellose Drag & Drop Maus/USB Display. (nur EB-485Wi/EB-480i/EB-475Wi) Halten Sie zum Ziehen die [ ]-Taste Erweitert - USB Type B S.107...

  • Seite 72: Speichern Eines Benutzerlogos

    Verwendung des Bedienfelds werden. • Wenn Erweitert - USB Type B auf einen anderen Wert als Kabellose Maus/USB Display eingestellt ist (nur EB-485Wi/EB-480i/ EB-475Wi). • Wenn das Menü Konfiguration oder die Hilfe angezeigt wird. • Bei der Verwendung von anderen Funktionen als den Funktionen der kabellosen Maus (z.
  • Seite 73 Projektionsfunktionen Bewegen Sie den Rahmen, um den Bereich des Bildes auszuwählen, den Sie als Benutzerlogo verwenden möchten. Sie können dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Fernbedienung • Ist der Benutzerlogoschutz unter Kennwortschutz auf Ein Die speicherbare Bildgröße ist 400x300 Punkte. gestellt, erscheint eine Meldung und das Benutzerlogo kann nicht verändert werden.

  • Seite 74: Benutzerbild Speichern

    Projektionsfunktionen Wählen Sie den Zoomfaktor im Fenster Zoom-Einstellungen. Wird ein Benutzermuster gespeichert, wird das zuvor gespeicherte Benutzermuster überschrieben. Projizieren Sie das Bild, das Sie als Benutzermuster speichern möchten und drücken Sie die [Menu]-Taste. "Verwendung des Konfigurationsmenüs" S.99 Verwendung der Fernbedienung Verwendung des Bedienfelds Wenn "Sichern Sie das Bild als Benutzerlogo?"...

  • Seite 75: Projektion Ohne Computer (Dia-Show)

    Projektionsfunktionen • Wurde ein Benutzermuster gespeichert, kann das Benutzermuster nicht auf die Werkseinstellung zurückgesetzt werden. • Das Speichern des eigenen Benutzerbilds kann ggf. etwas Zeit in Anspruch nehmen. Bedienen Sie den Projektor oder am Projektor angeschlossene Geräte während des Speichervorgangs des eigenen Benutzerbildes nicht, da dies Fehlfunktionen verursachen kann.

  • Seite 76: Merkmale Von Dateien Die Mittels Dia-Show Wiedergegeben Werden Können

    Projektionsfunktionen Merkmale von Dateien die mittels Dia-Show wiedergegeben Beispiele für Dia-Show werden können Projizieren von Bildern von USB-Speichermedien Dateityp (Da‐ Hinweise teierweite‐ rung) Bilder .jpg Die folgenden Dateien können nicht projiziert werden. - CMYK-Farbformat - Progressives Format - Bilder mit einer höheren Auflösung als 8192x8192 Aufgrund der Eigenschaften von JPEG-Dateien werden zu stark komprimierte Bilder möglicherweise undeutlich wiedergegeben.
  • Seite 77 Projektionsfunktionen Schließen Sie das USB-Speichermedium oder die Digitalkamera an • Sie können auch eine Speicherkarte in einen USB-Kartenleser den Projektor an. einführen und diesen dann an den Projektor anschließen. Einige "Anschluss von USB-Geräten" S.31 handelsübliche USB-Kartenleser sind jedoch möglicherweise nicht mit dem Projektor kompatibel.

  • Seite 78: Projektion Des Ausgewählten Bildes

    Projektionsfunktionen Geben Sie die Bilder wieder, oder führen Sie die Dia-Show aus. Drücken Sie während der Projektion die [ ]- oder [ ]-Taste. Wenn nicht alle Dateien und Ordner im aktuellen Bildschirm angezeigt werden, drücken Sie die []]-Taste auf der Fernbedienung, oder positionieren Sie den Cursor am unteren Bildschirmrand auf Nächste Seite, und drücken Sie die [ Taste.

  • Seite 79: Aufeinanderfolgende Wiedergabe Aller Bilddateien In Einem Ordner (Dia-Show)

    Projektionsfunktionen Starten Sie Dia-Show. Um zum Bildschirm mit der Dateiliste zurückzukehren, drücken Sie die [Esc]-Taste. Der Bildschirm mit der Dateiliste wird angezeigt. "Starten der Dia-Show" S.76 Aufeinanderfolgende Wiedergabe aller Bilddateien in einem Wählen Sie die zu projizierende Bilddatei mithilfe der Tasten [ Ordner (Dia-Show) ], [ ] und [ ] aus.

  • Seite 80: Bilddatei-Anzeigeeinstellungen Und Bedienungseinstellungen Für Die Dia-Show

    Projektionsfunktionen Ein gesetzt wurde, wird die Projektion nach Beendigung von Neuem Positionieren Sie den Cursor mithilfe der Tasten [ ], [ ], [ ] gestartet. und [ ] auf dem Ordner, für den Sie die Anzeigebedingungen "Bilddatei-Anzeigeeinstellungen und Bedienungseinstellungen für die Dia-Show"...
  • Seite 81 Projektionsfunktionen Sie können die Wiedergabezeit der einzelnen Dateien in Bild Umschalt‐ Präsentation wiedergeben festlegen. Für die Bild- zeit Umschaltzeit stehen zwei Optionen zur Verfügung: Nein (0 Sekunden) bis 60 Sekunden. Bei der Wahl von Nein wird die automatische Wiedergabe deaktiviert. Darüber hinaus können Sie die Bildschirmeffekte beim Effekt Übergang von einem Dia zum nächsten einstellen.

  • Seite 82: Sicherheitsfunktionen

    Sicherheitsfunktionen • Benutzerlogoschutz Der Projektor besitzt die folgenden erweiterten Sicherheitsfunktionen: Das Benutzerlogo, das vom Besitzer des Projektors eingestellt wurde, kann • Kennwortschutz ohne Autorisierung nicht geändert werden. Wenn die Option Sie können den Personenkreis, der den Projektor verwendet, Benutzerlogoschutz auf Ein gestellt ist, sind die folgenden Einstellungen einschränken.

  • Seite 83: Eingabe Des Kennworts

    Sicherheitsfunktionen Geben Sie mit den Zahlentasten eine vierstellige Zahl ein, während Sie • Wenn der Kennwortschutz bereits aktiviert ist, müssen Sie das die [Num]-Taste gedrückt halten. Die eingegebene Zahl wird als "* * * *" Kennwort eingeben. angezeigt. Nach Eingabe der vierten Zahl erscheint der Wenn das Kennwort korrekt eingegeben wird, erscheint das Bestätigungsbildschirm.

  • Seite 84: Sperrfunktion Der Bedienungstasten (Tastensperre)

    Sie das richtige Kennwort eingeben können. • Falls Sie Ihr Kennwort vergessen haben, müssen Sie sich den auf dem Bildschirm angezeigten "Anforderungscode: xxxxx" notieren und sich an die nächstgelegene Adresse wenden, die in der Kontaktliste für Epson-Projektoren aufgeführt ist. Kontaktliste für Epson-Projektoren •...
  • Seite 85 Sicherheitsfunktionen Die Sperre der Projektortasten kann auf zwei Arten aufgehoben werden: • Wählen Sie Aus im Menü Tastensperre. s Einstellung – Tastensperre S.105 • Drücken Sie die [ ]-Taste auf dem Bedienfeld und halten sie diese für etwa 7 Sekunden gedrückt. Es wird eine Meldung angezeigt und die Sperre wird aufgehoben.

  • Seite 86: Sicherheitsschloss

    Sicherheitsfunktionen Sicherheitsschloss Der Projektor ist mit den folgenden Sicherheitsvorrichtungen zur Diebstahlsicherung ausgestattet. • Sicherheitssteckplatz Der Sicherheitsschlitz ist mit dem von Kensington hergestellten Microsaver Security System kompatibel. Weitere Informationen zum Microsaver Security System finden Sie auf der folgenden Website: http://www.kensington.com/ • Anschlussstelle für ein Sicherheitskabel Ein handelsübliches Kabelschloss kann durch die Anschlussstelle geführt werden, um den Projektor an einen Tisch oder eine Säule zu schließen.

  • Seite 87: Überwachung Und Steuerung

    Stromzufuhr und das Wechseln der Eingangsignale, vornehmen. Überprüfen des Betriebsstatus mehrerer an ein Netzwerk angeschlossener Über die Web-Steuerungsfunktionen können die Einstellungen des Epson-Projektoren über einen Computermonitor oder das Steuern von Konfigurationsmenü des Projektors geändert werden. Projektoren über einen Computer, ausgeführt werden.

  • Seite 88: Projektoreinstellung

    Überwachung und Steuerung • Monitor-Kennwort Wenn Sie den Standby-Modus auf Kommunikat. ein stellen, können Sie über den Webbrowser Einstellungen am Projektor vornehmen und diesen steuern, selbst wenn er sich im Standby-Modus befindet (bzw. Anzeigen der Bildschirm Web-Steuerung ausgeschaltet ist). s Erweitert – Standby-Einst. - Standby-Modus S.107 Zeigen Sie den Bildschirm Web-Steuerung wie folgt an.

  • Seite 89: Anzeigen Des Bildschirms "Web Remote

    Überwachung und Steuerung Anzeigen des Bildschirms "Web Remote" Bezeichnung Funktion [Computer]-Taste Bei jedem Tastendruck wird zwischen folgenden Bildern Die Funktion "Web Remote" ermöglicht es Ihnen, den Projektor über einen gewechselt: Webbrowser fernzusteuern. • Computer1-Anschluss • Computer2-Anschluss Rufen Sie den Bildschirm Web-Steuerung auf. [Video]-Taste Bei jedem Tastendruck wird zwischen folgenden Bildern gewechselt:...

  • Seite 90: Verwenden Der Funktion Mail-Meldung Zur Problemmeldung

    [b] Erhöht die Lautstärke. Sender: E-Mail Adresse 1 s "Anpassung der Lautstärke" S.51 Betreff: EPSON Projector Zeile 1: Der Name des Projektors, an dem das Problem besteht Verwenden der Funktion Mail-Meldung zur Zeile 2: Die IP-Adresse des Projektors, an dem das Problem besteht.

  • Seite 91: Verwaltung Mit Snmp

    Überwachung und Steuerung • High-speed cooling in progress ESC/VP21 Befehle • Lamp replacement notification Mithilfe von ESC/VP21 kann der Projektor über ein externes Gerät • No-signal gesteuert werden. Der Projektor empfängt kein Signal. Überprüfen Sie den Verbindungsstatus oder ob das als Signalquelle dienende Gerät eingeschaltet ist.

  • Seite 92: Kabelanordnung

    Fügen Sie am Ende jedes Befehls einen Wagenrücklaufcode (CR) (0Dh) hinzu und übertragen Sie. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren <Am Projektor> (Serielles PC-Kabel) <Am Computer> Kabelanordnung Serielle Verbindung •...

  • Seite 93: Über Pjlink

    • Angezeigte Modellbezeichnung für "Product name information query" "Netzwerk-Menü" S.110 (Anfrage Information Produktbezeichnung). Er akzeptiert alle Befehle außer den folgenden nach PJLink Class1 EB-485Wi/EB-485WT/EB-CU610Wi/BrightLink 485Wi definierten, und die Kompatibilität wurde durch die Anpassbarkeitsprüfung EB-485W/EB-CU610W/PowerLite 485W für den PJLink-Standard bestätigt. EB-480i/EB-480T/EB-CU610Xi/BrightLink 480i EB-480/EB-CU610X/PowerLite 480 URL:http://pjlink.jbmia.or.jp/english/...

  • Seite 94: Bedienen Eine Projektors Über Ihren Computer

    Überwachung und Steuerung Bedienen eine Projektors über Ihren Computer Der nachfolgende Abschnitt gibt einen Überblick über Crestron ® RoomView Aufrufen des Betriebsfensters • Fernsteuerung mithilfe eines Webbrowsers Überprüfen Sie vor dem Vornehmen eines Bedienschritts die folgenden Der Projektor kann von Ihrem Computer wie bei einer Fernbedienung Punkte: gesteuert werden.
  • Seite 95 Überwachung und Steuerung Verwenden des Betriebsfensters Beim Klicken auf diese Schaltflächen können die folgenden Bedienvorgänge ausgeführt werden: Um Schaltflächen anzuzeigen, die nicht im Bildschirm aufgeführt sind, klicken Sie auf (c) oder (d), um nach links oder nach rechts zu blättern. Taste Funktion Freeze...
  • Seite 96 Überwachung und Steuerung Verwenden des Fensters "Tools" Taste Funktion Menu Zum Aufrufen und Schließen des Das folgende Fenster wird angezeigt, wenn Sie auf das Register Tools im Konfigurationsmenüs. Betriebsfenster klicken. Dieses Fenster kann verwendet werden, um Einstellungen des aktuell angeschlossenen Projektors zu ändern. Auto Wird auf diese Schaltfläche während der Projektion von analogen RGB-Signalen des Computer1- oder...
  • Seite 97 Überwachung und Steuerung Punkt Funktion Punkt Funktion Location Geben Sie einen Namen für den Installationsort des Confirm Geben Sie hier dasselbe Kennwort wie unter New aktuell an das Netzwerk angeschlossenen Projektors an. Password ein. Unterscheiden sich die Kennwörter, (Der Name darf aus max. 32 alphanumerischen Single- wird eine Fehlermeldung ausgegeben.

  • Seite 98: Menü Konfiguration

    Menü Konfiguration In diesem Kapitel wird das Konfigurationsmenü mit seinen Funktionen erläutert.

  • Seite 99: Verwendung Des Konfigurationsmenüs

    Verwendung des Konfigurationsmenüs In diesem Abschnitt wird die Verwendung des Konfigurationsmenüs Wählen Sie einen Untermenüpunkt aus. erläutert. Obwohl die folgenden Schritte am Beispiel der Fernbedienung erklärt werden, können Sie dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Hinweise zu den verfügbaren Tasten und ihren Funktionen finden Sie in den Anleitungen im Menü.

  • Seite 100: Liste Der Funktionen

    Liste der Funktionen Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte Tabelle zum Konfigurationsmenü zeichnung nung Die einstellbaren Menüpunkte sind vom jeweils verwendeten Modell sowie Eingangssignal Automatisch, RGB und Component dem Bildsignal und von der Projektionsquelle abhängig. Video-Signal Automatisch, NTSC, NTSC4.43, Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte PAL, M-PAL, N-PAL, PAL60 zeichnung...

  • Seite 101: Netzwerk-Menü

    Liste der Funktionen Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte zeichnung nung zeichnung nung Menü Erweitert Display Meldung, Hintergrundanzeige, Event ID Startbildschirm und A/V S.107 Menü Reset Reset total Stummschalten S.121 Reset Lampenstunden Benutzerlogo Die Anzahl der unterstützten Sprachen ist von der Region abhängig, in der der Projektion Front, Front/Umgedreht, Rück, Projektor verwendet wird.

  • Seite 102: Menü Bild

    Liste der Funktionen Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte Menü Bild zeichnung nung Format ASCII und HEX Die einstellbaren Menüpunkte sind vom Bildsignal und von der Quelle der Projektion abhängig. Die Einstellungen werden für jede Quelle separat Kennwort-ID 1, 2, 3, 4 gespeichert.

  • Seite 103: Menü Signal

    Liste der Funktionen Untermenü Funktion Menü Signal Farbton (Eine Einstellung ist nur möglich, wenn Komponente Video- Signale eingegeben werden. Composite Video- und S-Video- Die einstellbaren Menüpunkte sind vom Bildsignal und von der Quelle der Eingangssignale können nur eingestellt werden, wenn es sich um Projektion abhängig.
  • Seite 104 Liste der Funktionen Untermenü Funktion Untermenü Funktion Auflösung (Nur verfügbar, wenn analoge RGB-Computersignale Rauschunterdrü‐ (Diese Einstellung ist nicht möglich, wenn ein digitales RGB- eingegeben werden.) ckung Signal anliegt, oder wenn ein Zeilensprungsignal angezeigt wird und Progressiv auf Aus eingestellt ist.) Stellen Sie diese Option auf Automatisch, um die Auflösung des Eingangssignals automatisch zu ermitteln.

  • Seite 105: Menü Einstellung

    Liste der Funktionen Untermenü Funktion Untermenü Funktion Reset Setzt alle Einstellungen des Menüs Signal auf ihre Zoom Stellt die Größe des projizierten Bildes ein. Voreinstellungen zurück, mit Ausnahme des Menüpunkts Startet die Bildverschiebung. Bildverschie‐ Eingangssignal. bung s "Einstellen der Position des Bildes (Bildverschiebung)" S.48 Hinweise, wie alle Menüpunkte auf ihre Standardeinstellungen Tastensperre...
  • Seite 106 Auflösung, Mikrofonlautstärke, Anzeige eigenes Bild, Reset Setzt alle Werte im Menü Einstellung auf ihre Voreinstellungen Autom. Kalibrierung (nur EB-485Wi/EB-480i/EB-475Wi) zurück, mit Ausnahme der Zoom- und USER-Taste. Hinweise, wie alle Menüpunkte auf ihre Standardeinstellungen zurückgesetzt werden können, finden Sie im folgenden Abschnitt.

  • Seite 107: Menü Erweitert

    Liste der Funktionen Untermenü Funktion Menü Erweitert Benutzerlogo Sie können das Benutzerlogo ändern, das während der Hintergrundanzeige, dem A/V Stummschalten usw. als Hintergrundbild erscheint. s "Speichern eines Benutzerlogos" S.72 Projektion Wählen Sie je nach Projektoraufstellung eine der folgenden Projektionsarten. Front, Front/Umgedreht, Rück, Rück/Umgedreht Sie können die Einstellung der Projektion ändern, indem Sie die [A/V Mute]-Taste auf der Fernbedienung etwa fünf Sekunden lang gedrückt halten.
  • Seite 108 Liste der Funktionen Untermenü Funktion Untermenü Funktion Betrieb Direkt Einschalten: Stellen Sie diese Option auf Ein, um Standby-Einst. Standby-Modus: Wenn Sie Kommunikat. ein wählen, den Projektor einfach durch Einstecken des Netzsteckers in können Sie die folgenden Bedienschritte selbst dann die Steckdose einzuschalten. vornehmen, wenn der Projektor sich im Standby-Modus befindet: Bitte denken Sie daran, dass sich der Projektor bei...
  • Seite 109 Mikrofon Standby: Bei Auswahl von Ein können Function (nu‐ Interactive Function. Mikrofonsignale über den Projektorlautsprecher ausgegeben rEB-485Wi/ s "Easy Interactive Function (nur EB-485Wi/EB-480i/ werden, selbst wenn sich der Projektor im Standby-Modus EB-480i/ EB-475Wi)" S.57 befindet. (Nur verfügbar, wenn Standby-Modus auf EB-475Wi) Kommunikat.

  • Seite 110: Netzwerk-Menü

    Liste der Funktionen "Einstellen von Kennwortschutz" S.82 Untermenü Funktion Reset Sie können Display und Betrieb im Menü Erweitert auf die Voreinstellungen zurücksetzen. Hinweise, wie alle Menüpunkte auf ihre Standardeinstellungen zurückgesetzt werden können, finden Sie im folgenden Abschnitt. s "Menü Reset" S.121 *1 Ist im Kennwortschutz der Benutzerlogoschutz auf Ein gestellt, können die Benutzerlogo-Einstellungen nicht verändert werden.

  • Seite 111: Hinweise Zur Bedienung Des Netzwerk-Menüs

    Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Ja: Speichert die Einstellungen und schließt das Netzwerk-Menü. Kontaktliste für Epson-Projektoren Nein: Speichert die Einstellungen nicht und schließt das Netzwerk-Menü. Wenn Sie einen Webbrowser auf einem Computer verwenden, der Abbr.: Zeigt weiter das Netzwerk-Menü...

  • Seite 112: Menü Grund

    Liste der Funktionen Menü Grund • Jedes Mal, wenn die CAPS-Taste ausgewählt und die [ ]-Taste gedrückt wird, wird zwischen Groß- und Kleinbuchstaben gewechselt. • Jedes Mal, wenn die SYM1/2-Taste ausgewählt und die [ ]-Taste gedrückt wird, wechseln die Symbole im umrahmten Bereich und die Wahl wird festgestellt.

  • Seite 113: Menü Wireless Lan

    Liste der Funktionen Menü Wireless LAN Untermenü Funktion Kennwrt zu Web- Legen Sie ein Kennwort fest, mit dem Sie den Projektor mittels Strg. Web-Steuerung einstellen und steuern können. Es können maximal acht alphanumerische Zeichen (Single Byte) eingegeben werden. Die Voreinstellung für das Kennwort lautet „admin“.
  • Seite 114 Liste der Funktionen Untermenü Funktion Untermenü Funktion Kanal (Diese Einstellung ist nur möglich, wenn der IP-Einstellungen (Diese Einstellung ist nur möglich, wenn Verbindungsmodus Verbindungsmodus auf AdHoc eingestellt ist.) auf Infrastruktur eingestellt ist.) Wählen Sie das vom WLAN verwendete Frequenzband aus: 1ch, Sie können Netzwerkeinstellungen vornehmen.

  • Seite 115: Menü Sicherheit

    Liste der Funktionen Menü Sicherheit Untermenü Funktion Verschlüsselung Sie können den Schlüssel für die WEP-Verschlüsselung 1/Verschlüsse‐ eingeben. Geben Sie den Schlüssel in Ein-Byte-Zeichen ein, lung 2/Ver‐ entsprechend der Anweisungen des Netzwerkadministrators für das entsprechende Netzwerk. Die Art und die Anzahl der schlüsselung 3/ Zeichen für die Eingabe hängen von den Einstellungen für WEP- Verschlüsselung...

  • Seite 116: Wired Lan-Menü

    Liste der Funktionen • WPA Wired LAN-Menü Ein Verschlüsselungsstandard, der erhöhte Sicherheit bietet, was eine Schwäche von WEP ist. Obwohl es mehrere WPA- Verschlüsselungsverfahren gibt, verwendet dieser Projektor TKIP und AES. WPA besitzt ebenfalls Funktionen zur Benutzerauthentifizierung. Es gibt zwei Authentifizierungsfunktionen von WPA: mit einem Authentifizierungsserver oder Authentifizierung zwischen Computer und einem Zugriffspunkt ohne Verwendung eines Authentifizierungsservers.

  • Seite 117: Menü Mail

    Liste der Funktionen "Verwenden der Funktion Mail-Meldung zur Problemmeldung" S.90 Untermenü Funktion IP-Einstellungen Sie können Einstellungen für die folgenden Adressen vornehmen. DHCP : Stellen Sie diese Option auf Ein, um mithilfe von DHCP die Netzwerkeinstellungen vorzunehmen. Wenn hier Ein eingestellt ist, können keine weiteren Adressen festgelegt werden.

  • Seite 118: Menü Sonstige

    Liste der Funktionen Menü Sonstige Untermenü Funktion Adresse 1 ein‐ Sie können die E-Mail Adresse eingeben, die im Störungsfall stellen/Adresse 2 benachrichtigt werden soll. Sie können bis zu drei Adressen einstellen/Ad‐ eingeben. Für die E-Mail-Adressen können Sie bis zu 32 Single Byte Zeichen eingeben.

  • Seite 119: Menü Reset

    Liste der Funktionen Menü Reset Untermenü Funktion AMX Device Dis‐ Stellen Sie diese Einstellung auf Ein, wenn der Projektor mit Setzt alle Netzwerkeinstellungen zurück. covery einem Netzwerk verbunden ist und über AMX Device Discovery erkannt werden soll. Stellen Sie diese Einstellung auf Aus, wenn keine Verbindung mit einer Umgebung besteht, die über einen Controller von AMX oder AMX Device Discovery gesteuert wird.
  • Seite 120 Liste der Funktionen "Automatische Erkennung von Eingangssignalen und Ändern des Untermenü Funktion projizierten Bildes (Quellensuche)" S.40 Status Informationen über am Projektor aufgetretene Fehler. Sie werden möglicherweise benötigt, wenn der Wartungsdienst in Anspruch genommen wird. Zeigt die Seriennummer des Projektors an. Seriennummer Event ID Zeigt das Anwendungsfehlerprotokoll an.

  • Seite 121: Menü Reset

    Liste der Funktionen Menü Reset Untermenü Funktion Sie können alle Elemente des Konfigurationsmenüs auf ihre Reset total Voreinstellungen zurücksetzen. Die folgenden Elemente werden nicht auf ihre Voreinstellungen zurückgesetzt: Eingangssignal, Zoom, Benutzerlogo, alle Elemente im Menü Netzwerk, Lampenstunden, Sprache, Kennwort und Bildverschiebung. Löscht die gesamte Lampenstundenbetriebszeit.
  • Seite 122 Fehlersuche In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.

  • Seite 123: Verwendung Der Hilfe

    Verwendung der Hilfe Tritt am Projektor ein Problem auf, können Sie durch Drücken der Help- Taste den Hilfe-Bildschirm aufrufen, der Sie bei der Problembeseitigung unterstützt. Die Antworten auf die Fragen helfen Ihnen bei der Problemlösung. Drücken Sie die [Help]-Taste. Der Hilfe-Bildschirm wird angezeigt. Verwendung der Fernbedienung Verwendung des Bedienfelds Verwendung der Fernbedienung...
  • Seite 124 Verwendung der Hilfe Ist das Problem über die Hilfe-Funktion nicht zu beheben, lesen Sie bitte den folgenden Abschnitt. s "Problemlösung" S.125...

  • Seite 125: Problemlösung

    Problemlösung Tritt am Projektor ein Problem auf, überprüfen Sie zunächst die Kontrollanzeigen des Projektors anhand des Abschnitts "Ablesen der Anzeigen". Wenn das Problem durch die Kontrollanzeigen nicht deutlich genug erkennbar ist, lesen Sie bitten den folgenden Abschnitt. "Wenn die Kontrollanzeigen nicht weiterhelfen" S.129 Ablesen der Anzeigen Der Projektor ist mit den folgenden drei Anzeigen ausgestattet, um seinen Betriebszustand anzuzeigen.

  • Seite 126: Kontaktliste Für Epson-Projektoren

    Kann der Fehler dadurch nicht behoben werden, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.
  • Seite 127 Wenn der Fehler fortbesteht: Stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Wenn die Lampe zerbrochen ist: Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service.
  • Seite 128 • Ist der Status einer Anzeige in dieser Tabelle nicht aufgeführt, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

  • Seite 129: Wenn Die Kontrollanzeigen Nicht Weiterhelfen

    Problemlösung Probleme mit der Easy Interactive Function Wenn die Kontrollanzeigen nicht weiterhelfen • Verwendung der eingebauten Zeichenfunktion des Projektors S.136 Taucht eines der folgenden Probleme auf, ohne dass die Kontrollanzeigen nicht möglich auf eine Lösung hinweisen, schlagen Sie auf der für das jeweilige Problem •...

  • Seite 130: Probleme Mit Bildern

    Problemlösung Probleme mit Bildern Kein Bild Überprüfen Sie Folgendes Abhilfemaßnahme Haben Sie die Taste [t] gedrückt? Drücken Sie die Taste [t], um das Gerät einzuschalten. Sind alle Kontrollanzeigen aus? Das Netzkabel ist nicht korrekt angeschlossen oder die Stromversorgung ist gestört. Schließen Sie das Netzkabel des Projektors richtig an.

  • Seite 131: Bewegte Bilder Werden Nicht Angezeigt (Nur Der Teil Des Bewegten Bilds Wird Schwarz)

    Problemlösung Bewegte Bilder werden nicht angezeigt (nur der Teil des bewegten Bilds wird schwarz) Überprüfen Sie Folgendes Abhilfemaßnahme Wird das Bildsignal des Computers auf dem LCD-Bildschirm und Schalten Sie das Bildsignal des Computers auf externen Ausgang um. Lesen Sie das Handbuch Ihres Computers oder dem Monitor ausgegeben? wenden Sie sich an den Computerhersteller.

  • Seite 132: Verschwommene, Unscharfe Oder Verzerrte Bilder

    Problemlösung Überprüfen Sie Folgendes Abhilfemaßnahme Sind der angeschlossene Computer oder das Videogerät Schalten Sie das Gerät ein. eingeschaltet? Wird das Bildsignal zum Projektor ausgegeben? Werden die Bildsignale nur an den LCD-Bildschirm des Computers oder den zusätzlichen Monitor ausgegeben, schalten Sie den Ausgang um, sodass die Bildsignale auch an den externen Ausgang ausgegeben werden. Bei einigen (Nur bei der Bildprojektion von einem Laptop oder einem Computermodellen erscheint das Bild, wenn es über den externen Ausgang ausgegeben wird, nicht länger auf dem Computer mit eingebautem LCD-Bildschirm)

  • Seite 133: Bildstörungen Oder Verzerrung Der Bilder

    S.103 Ist die Option Übertragung überlagerter Fenster ausgewählt? Klicken Sie auf Alle Programme – EPSON Projector – Epson USB Display – Einstellungen für Epson USB Display Ver.x.xx, und deaktivieren Sie dann das Kontrollkästchen Übertragung überlagerter Fenster. (Nur beim Projizieren des USB Displays) Der Mauscursor flackert (nur bei Projektion des USB Display) Überprüfen Sie Folgendes...

  • Seite 134: Das Bild Ist Abgeschnitten (Groß) Oder Zu Klein Dargestellt Oder Das Bildformat Stimmt Nicht

    Problemlösung Das Bild ist abgeschnitten (groß) oder zu klein dargestellt oder das Bildformat stimmt nicht Überprüfen Sie Folgendes Abhilfemaßnahme Wird ein breites Computerbild projiziert? Ändern Sie die Einstellungen entsprechend dem Signal des angeschlossenen Geräts. (Nur bei der Projektion von Computerbildern) s Signal –...

  • Seite 135: Bilder Zu Dunkel

    Problemlösung Überprüfen Sie Folgendes Abhilfemaßnahme Wurde die Helligkeitseinstellung richtig vorgenommen? Stellen Sie die Helligkeit im Konfigurationsmenü ein. s Bild – Helligkeit S.102 Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. s "Anschließen von sonstiger Ausrüstung" S.26 Ist der Kontrast richtig eingestellt?

  • Seite 136: Probleme Beim Start Der Projektion

    Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren. Kontaktliste für Epson-Projektoren Steht die Tastensperre auf Vollsperre? Drücken Sie die [t]-Taste der Fernbedienung.

  • Seite 137: Bedienung Als Maus Und Zeichnen Über Einen Angeschlossenen Computer Nicht Möglich

    Überprüfen Sie Folgendes Abhilfemaßnahme In der Easy Interactive Function ist ein Fehler aufgetreten. Wenden Sie sich an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Der Easy Interactive Pen funktioniert nicht Überprüfen Sie Folgendes Abhilfemaßnahme...

  • Seite 138: Die Reaktionszeit Für Den Easy Interactive Pen Ist Langsam (Nur Bei Projektion Des Usb Display)

    Die Reaktionszeit für den Easy Interactive Pen ist möglicherweise langsam, wenn Windows Aero aktiviert ist. Klicken Sie auf Alle Programme - EPSON Projector - Epson USB Display - Einstellungen für Epson USB Display Ver.x.xx, und wählen Sie dann Windows Aero deaktivieren um die Bewegung des interaktiven Stifts verbessern.

  • Seite 139: Der Punkt Bewegt Sich Automatisch

    PCM-Ausgabe. Ist die Option Ton vom Projektor ausgegeben. ausgewählt? Klicken Sie auf Alle Programme – EPSON Projector – Epson USB Display – Einstellungen für Epson USB Display Ver.x.xx und wählen Sie dann Ton vom Projektor ausgegeben. (Nur beim Projizieren des USB Displays) Wurde der richtige Audioeingang ausgewählt?

  • Seite 140: Keine Tonübertragung Über Das Mikrofon

    Problemlösung Keine Tonübertragung über das Mikrofon Überprüfen Sie Folgendes Abhilfemaßnahme Ist das Mikrofon richtig angeschlossen? Ziehen Sie das Kabel vom Mikrofon (Mic)-Eingang ab, und schließen Sie es dann wieder an. s "Anschließen von externen Geräten" S.34 Ist die Mikrofonlautstärke zu leise eingestellt? Stellen Sie die Mikrofonlautstärke so ein, dass etwas zu hören ist.

  • Seite 141: Ich Möchte Die Sprache Für Meldungen Und Menüs Ändern

    Wenn der Projektor sich plötzlich ausgeschaltet hat, kann keine E-Mail-Benachrichtigung gesendet werden. unterbrochen wurde? Besteht die Störung weiterhin, wenden Sie sich an Ihren Händler oder den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Wird der Projektor mit Strom versorgt? Überprüfen Sie die Stromzufuhr.

  • Seite 142: Einstellungen Können Nicht Mit Einem Webbrowser Geändert Werden

    Problemlösung Einstellungen können nicht mit einem Webbrowser geändert werden Überprüfen Sie Folgendes Abhilfemaßnahme Sind die Benutzerkennung und das Kennwort richtig? Geben Sie als Benutzerkennung „EPSONWEB“ ein. Diese Kennung kann nicht geändert werden. Geben Sie die Benutzerkennung auch dann ein, wenn die Kennworteinstellung deaktiviert ist. Geben Sie das Kennwort ein, das Sie unter Kennwrt zu Web-Strg.

  • Seite 143: Information Zu Event Id

    Überprüfen Sie die Zahlen und wenden Sie dann die folgenden Gegenmaßnahmen an. Lässt sich das Problem nicht lösen, kontaktieren Sie Ihren Netzwerkadministrator, oder wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.
  • Seite 144 Wenn sich durch einen Neustart des Projektors oder von EasyMP Network Projection das nicht Problem beheben lässt, wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren...

  • Seite 145: Wartung

    Wartung In diesem Kapitel finden Sie Informationen zur Wartung, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten.

  • Seite 146: Reinigung

    Reinigung Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt Achtung werden. Wischen Sie das Objektiv nicht mit groben Materialien ab und setzen Sie es keinen Stößen aus, da es leicht beschädigt werden kann. Achtung Schalten Sie den Projektor vor der Reinigung aus. Reinigen des Hindernissensors Reinigung der Projektoroberfläche Reinigen Sie den Hindernissensor, wenn die Meldung "Entfernen Sie alle...

  • Seite 147: Reinigen Des Luftfilters

    Reinigung Achtung Wischen Sie den Hindernissensor nicht mit groben Materialien ab und setzen Sie den Sensor keinen Stößen aus. Beschädigungen an der Oberfläche des Sensors können zu Fehlfunktionen führen. Reinigen des Luftfilters Reinigen Sie Luftfilter und Ansaugöffnung, wenn folgende Meldung angezeigt wird: "Überhitzter Projektor.

  • Seite 148: Wechseln Der Verbrauchsmaterialien

    Die Lampe muss ausgetauscht werden, wenn: • Die folgende Meldung wird angezeigt: "Die Lampe sollte ausgewechselt werden. Bitte wenden Sie sich an Ihren Epson-Projektorhändler oder bestellen Sie auf www.epson.com." • Die Bildwiedergabe wird dunkler oder schlechter. Achtung • Die Meldung zum Lampenwechsel erscheint nach Ablauf der folgenden Zeiten, um eine gleich bleibende Helligkeit und Bildqualität zu gewährleisten.

  • Seite 149: Vorgehen Beim Lampenwechsel

    Wechseln der Verbrauchsmaterialien Vorgehen beim Lampenwechsel Die Lampe kann auch ausgetauscht werden, wenn der Projektor an der Wand oder Decke befestigt ist. Warnung • Muss die Lampe ersetzt werden, weil sie nicht mehr funktioniert, besteht die Möglichkeit, dass sie zerbrochen ist. Ist der Projektor an der Wand oder Decke aufgehängt, sollten Sie für den Lampentausch immer davon ausgehen, dass die Lampe zerbrochen ist.
  • Seite 150 Befestigungsschrauben der Lampe fest. ② ① Entfernen Sie die alte Lampe, indem Sie am Griff ziehen. Wenn die Lampe beschädigt ist: Ersetzen Sie die Lampe durch eine neue oder wenden Sie sich an Ihren Händler. Kontaktliste für Epson-Projektoren ① ②...

  • Seite 151: Zurücksetzen Der Lampenstunden

    Wechseln der Verbrauchsmaterialien Befestigen Sie die Lampenabdeckung. "Menü Reset" S.121 Führen Sie den Reset der Lampenstunden nur durch, wenn die Lampe ausgetauscht wurde. Andernfalls wird die Lampenaustauschperiode nicht korrekt angegeben. Austausch des Luftfilters Austauschperiode des Luftfilters Wenn die Meldung häufig erscheint, obwohl der Luftfilter gereinigt wurde, wechseln Sie ihn aus.
  • Seite 152 Wechseln der Verbrauchsmaterialien Einsetzen des neuen Luftfilters. Den Luftfilter entfernen. Greifen Sie den Luftfilter in der Mitte und ziehen Sie ihn gerade heraus.
  • Seite 153 Wechseln der Verbrauchsmaterialien Schließen Sie die Abdeckung des Luftfilters. Entsorgen Sie gebrauchte Luftfilter gemäß Ihrer örtlichen Gesetze und Bestimmungen. Material des Filterrahmens: Polypropylen Material des Filterteils: Polypropylen...

  • Seite 154: Anhang

    Anhang...

  • Seite 155: Sonderzubehör Und Verbrauchsmaterialien

    Für die Befestigung des Projektors sind spezielle Fachkenntnisse erforderlich. Zur Projektion von Buchvorlagen, Overheadfolien oder Dias. Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Computerkabel ELPKC02 Kontaktliste für Epson-Projektoren (1,8 m - für Mini Sub-D 15-polig auf Mini Sub-D 15-polig)

  • Seite 156: Leinwandgröße Und Projektionsabstand

    Leinwandgröße und Projektionsabstand Der Abstand zwischen dem Projektor und dem unteren Rand der Leinwand Projektionsabstand (EB-485Wi/EB-485W/ (bei der Befestigung an der Wand oder Decke oder bei der vertikalen EB-475Wi/EB-475W) Installation) Der Abstand zwischen dem Projektor und dem oberen Rand der Leinwand (beim Installieren auf einer Fläche, beispielsweise einem Tisch)

  • Seite 157: Projektionsabstand (Eb-480I/Eb-480/Eb-470)

    Leinwandgröße und Projektionsabstand Einheit: cm Leinwandgröße Kleinster Abstand Kleinster Kleinster 16:9 (Fern) bis größter Abstand Abstand Abstand (Nah) (Fern) (Fern) 59" 131x74 35 - 48 60" 133x75 36 - 49 70" 155x87 42 - 58 Projektionsabstand 80" 177x100 49 - 60 Der Abstand zwischen dem Projektor und dem oberen Rand der Leinwand 90"...
  • Seite 158 Leinwandgröße und Projektionsabstand Kleinster Abstand Kleinster Kleinster Leinwandgröße 4:3 (Fern) bis größter Abstand Abstand Abstand (Nah) (Fern) (Fern) 93" 189x142 Projektion bei Einstellung Fern (maximaler Zoom). Einheit: cm Leinwandgröße Kleinster Abstand Kleinster Ab‐ Kleinster Ab‐ 16:9 (Fern) bis größter stand (Fern) stand (Fern) Abstand (Nah) 52"...

  • Seite 159: Unterstützte Bildschirmformate

    SVGA 800x600 1024x768 1024x768 MAC21” 1152x870 WXGA 1280x800 *1 nur EB-485Wi/EB-485W/EB-475Wi/EB-475W 1366x768 *2 Nur kompatibel, wenn für die Auflösung im Konfigurationsmenü Breit WXGA+ 1440x900 gewählt wurde. WXGA++ 1600x900 Die Bilder werden mitunter auch projiziert, wenn andere Signale als die oben...
  • Seite 160 Auflösung (Pixel) 1280x960 SXGA 1280x1024 SXGA+ 1400x1050 SDTV (480i/480p) 720x480 SDTV (576i/576p) 720x576 HDTV (720p) 50/60 1280x720 HDTV (1080i) 50/60 1920x1080 HDTV (1080p) 24/30/50/60 1920x1080 *1 Nur EB-485Wi/EB-485W/EB-475Wi/EB-475W *2 Nur kompatibel, wenn für die Auflösung im Konfigurationsmenü Breit gewählt wurde.

  • Seite 161: Technische Daten

    Technische Daten Allgemeine Technische Daten zum Projektor EB-485Wi EB-485W EB-480i EB-480 Produktbezeichnung Abmessungen 367 (B) x 143 (H) x 375 (T) mm (ohne hervorstehenden Teil) Breite 0,59 Zoll 0,55" Größe des LCD-Bedienfeldes Anzeigeart Polysilizium TFT Aktivmatrix 1.024.000 786.432 Auflösung WXGA (1280 (B) x 800 (H) Punkte) x 3...
  • Seite 162 Technische Daten EB-475Wi EB-475W EB-470 Produktbezeichnung 367 (B) x 143 (H) x 375 (T) mm (ohne hervorstehenden Teil) Abmessungen Breite 0,59 Zoll 0,55" Größe des LCD-Bedienfeldes Polysilizium TFT Aktivmatrix Anzeigeart 1.024.000 786.432 Auflösung WXGA (1280 (B) x 800 (H) Punkte) x 3 XGA (1024 (B) x 768 (H) Punkte) Manuell Bildschärfeeinstellung...
  • Seite 163 Technische Daten Anschlüsse Computer1-Anschluss Mini Sub-D 15-polig (Buchse) Mini Sub-D 15-polig (Buchse) Computer2-Anschluss RCA-Stecker Video-Anschluss Mini-DIN, 4-polig S-Video-Anschluss Stereo-Miniklinke Audio1-Anschluss Stereo-Miniklinke Audio2-Anschluss 2 x RCA-Stecker (L-R) Audio-L/R-Anschluss Stereo-Miniklinke Mic-Anschluss Stereo-Miniklinke Audio Out-Anschluss Mini Sub-D 15-polig (Buchse) Monitor Out-Anschluss HDMI (Audio wird nur von PCM unterstützt) HDMI-Anschluss USB-Buchse (Typ A) USB-A-Anschluss...
  • Seite 164 Technische Daten Neigungswinkel Verwenden Sie den Projektor nicht mit einem Neigungswinkel über 5˚. Er könnte beschädigt werden oder einen Unfall verursachen.

  • Seite 165: Ansicht

    Ansicht Einheit: mm...
  • Seite 166 Ansicht Ohne Füße Mit Füßen Einheit: mm...

  • Seite 167: Glossar

    AMX Device Discovery ist eine von AMX entwickelte Technologie, die den Einsatz von AMX-Steuersystemen zur einfachen Bedienung der AMX Device Discovery Zielgeräte erleichtert. Epson hat diese Protokolltechnologie eingeführt und stellt eine Einstellung für die Aktivierung der Protokollfunktion (EIN) zur Verfügung. Weitere Informationen dazu finden Sie auf der AMX-Website. http://www.amx.com/ Das Verhältnis zwischen der Breite eines Bildes und seiner Höhe.
  • Seite 168 Glossar Eine Abkürzung für Simple Network Management Protocol, ein Protokoll zur Überwachung und Steuerung von Routern und Computern, die über SNMP ein TCP/IP-Netzwerk verbunden sind. Eine internationale Norm für Farbstufen, die es ermöglicht, dass die von Videogeräten wiedergegebenen Farben genauso einfach von Computer- sRGB Betriebssystemen oder dem Internet gehandhabt werden können.

  • Seite 169: Allgemeine Hinweise

    Allgemeine Hinweise • Entfernen der Konformitätslabel Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung der Epson Deutschland GmbH dürfen diese Bedienungsanleitung oder Teile hieraus in keiner Form (z.B. Druck, Fotokopie, Mikrofilm, elektronisch oder ein anderes Verfahren), vervielfältigt oder verbreitet werden. Verwendete Bezeichnungen Die in dieser Bedienungsanleitung verwendeten Bilder oder Illustrationen, ®...

  • Seite 170: Allgemeiner Hinweis

    Crestron und Crestron RoomView sind eingetragene Markenzeichen von Crestron Electronics, Inc. Andere in dieser Dokumentation verwendeten Produktnamen werden hier ebenfalls nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der entsprechenden Eigentümer. Epson verzichtet auf jedwede Rechte an diesen Marken. ©SEIKO EPSON CORPORATION 2011. All rights reserved.

  • Seite 171: Index

    Index Front ............25, 107 A/V Stummschalten ........68 Deckenprojektion ........ 24, 107 Absolute Farbtemperatur ......103 Dia-Show ..........76, 79 Gateway-Adresse ....... 114, 117 Adaptive IRIS-Blende ......52, 103 Direktes Einschalten ......... 108 Grund-Menü ..........112 Alles zurücksetzen ........121 Display ............
  • Seite 172 Index Lampenabdeckung ........10 Problemlösung ........... 125 Soft-Tastatur ..........111 Lampenanzeige .......... 125 Progressiv ........... 104 Sonderzubehör ........... 155 Lampenaustauschperiode ......148 Projektion ........... 107 Sport .............. 51 Lampenstunden ......... 120 Projektionsabstand ........156 Sprache ............109 Laufwerk wählen .......... 77 Projektionsfenster ........
  • Seite 173 Index Verbindungsmodus ........113 Verbrauchsmaterialien ......155 Videoanschluss ..........13 Video-Signal ........104, 120 Vollsperre ............. 84 Vorgehen beim Lampenwechsel ..... 149 Vorgehen beim Wechseln des Luftfilters ................ 151 Webbrowser ..........87 Web-Steuerung ........88, 89 Wechseln der Batterien ....... 19 Weißtafel ............

Diese Anleitung auch für:

Eb-485wEb-475wEb-480iEb-470Eb-480Eb-475wi

Inhaltsverzeichnis
