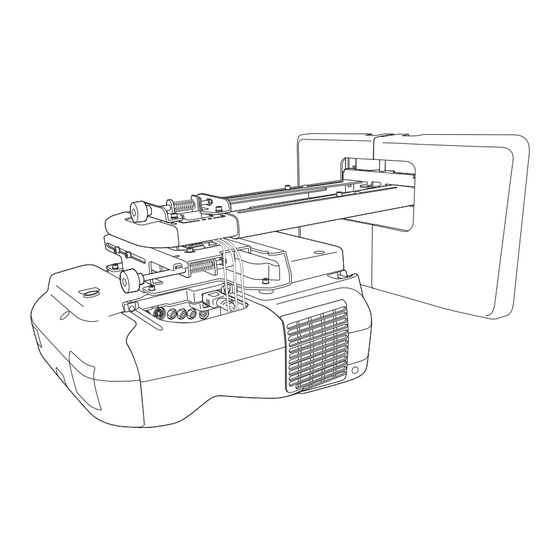

Epson EB 475Wi Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Epson Anleitungen
  4. Beamer
  5. EB-475Wi
  6. Installationsanleitung
Epson EB 475Wi Installationsanleitung

Epson EB 475Wi Installationsanleitung

Vorschau ausblenden Andere Handbücher für EB 475Wi:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Epson EB 475Wi

Inhaltszusammenfassung für Epson EB 475Wi

  • Seite 1 Installationsanleitung Deutsch...

  • Seite 2: Sicherheitsanweisungen

    Schwingungen standhält. Verwenden Sie M8-Muttern und -Schrauben. Die Verwendung von Muttern und Schrauben, die kleiner als Größe M8 sind, könnte zum Herunterfallen der Einstellungsplatte führen. Epson übernimmt keine Verantwortung für Schäden oder Verletzungen aufgrund unzureichender Wandstärke oder falscher Installation.

  • Seite 3: Installationsort Für Die Einstellungsplatte

    Warnung Die Installationsarbeiten sollten von mindestens zwei qualifizierten Servicetechnikern ausgeführt werden. Falls Sie während der Installation Schrauben lösen müssen, achten Sie darauf, die Einstellungsplatte nicht fallen zu lassen. Wenn die Einstellungsplatte oder der Projektor herunterfällt, könnte dies zu ernsthaften Verletzungen oder Sachschäden führen. Die Wand, an die der Projektor mit der Einstellungsplatte angebracht werden soll, muss stark genug sein, um Projektor und Einstellungsplatte zu tragen.
  • Seite 4 Verpackungsinhalt s S. 5 Technische Daten s S. 6 Anschluss von Geräten s S. 8 Übersichtstabelle der Projektionsabstände s S. 9 Installation s S. 17 (1) Demontieren der Teile (2) Montieren der Teile (3) Installation der Wandplatte an der Wand (4) Bestimmung des Projektionsabstands und Herausziehen des Schiebers (5) Führen der Kabel durch die Einstellungsplatte (6) Bringen Sie die Einstellungsplatte an der Wandplatte an...

  • Seite 5: Verpackungsinhalt

    1. Verpackungsinhalt Einstellungsplatte Wandplatte * Die Mittelplatte ist im Auslieferungszustand an der Einstellungsplatte befestigt. 3-Achsen-Einstelleinheit Gleitplatte * Die Gleitplatte ist im Auslieferungszustand an der 3-Achsen-Einstellungsplatte befestigt. Wandplattenabdeckung Abschlusskappe Sechskantschlüssel (für M4) Doppelmaulschlüssel 13 mm (für M8 und M6) x Schablone 6 mm (für Sechskantachse) (zur Installation der Wandplatte) Form...

  • Seite 6: Technische Daten

    2. Technische Daten Punkt Technische Anmerkung Seitenverweis Daten Masse der Einstellungsplatte Ca. 7,8 kg Einstellungsplatte (2,8 kg), 3-Achsen-Einstelleinheit (einschließlich 3-Achsen- (1,2 kg), Gleitplatte (0,8 kg), Wandplatte (2,6 kg), Einstelleinheit, Gleitplatte, Wandplattenabdeckung und Abschlusskappe (0,4 Wandplatte, Wandplattenabdeckung und Abschlusskappe) Maximale Tragfähigkeit 7 kg Bereich Vor-/Rück- 0 bis 310 mm...
  • Seite 7 Bereich horizontale Schiebeverstellung 45 mm 45 mm Bereich Vor-/Rück-Schiebeverstellung Bereich für die Schiebeverstellung des Arms 248 mm Justierung anhand der Installationsposition der 3-Achsen-Einstelleinheit Indem Sie die Installationsposition der 3-Achsen-Einstelleinheit nach vorn oder hinten ändern, können Sie die Installationsposition des Projektors anpassen. Wenn die Bildschirmgröße weniger als 70 Zoll beträgt, installieren Sie ihn an der mit der Kennzeichnung markierten Position.

  • Seite 8: Anschluss Von Geräten

    3. Anschluss von Geräten Legen Sie an dem Ort, an dem die Einstellungsplatte installiert werden soll, alle erforderlichen Kabel, wie z. B. Netzkabel, Computerkabel und USB-Kabel bereit. Legen Sie alle notwendigen Kabel für die Geräte, die Sie an den Projektor anschließen möchten, wie Dokumentenkamera oder Mikrofon, bereit.

  • Seite 9: Übersichtstabelle Der Projektionsabstände

    4. Übersichtstabelle der Projektionsabstände Zur Projektion von Bildern geeigneter Größe auf die Projektionsfläche bringen Sie Einstellungsplatte und Projektor gemäß den Vorgaben der unten stehenden Tabelle an. Es handelt sich dabei nur um Schätzwerte. Der empfohlene Projektionsabstand (a) liegt zwischen 62 und 311 mm. Die Zahlen auf dem Schiebermaß...

  • Seite 10: Wenn Die Bildschirmgröße Weniger Als 70 Zoll Beträgt

    Wenn die Bildschirmgröße weniger als 70 Zoll beträgt Montieren Sie die 3-Achsen-Einstelleinheit an der mit gekennzeichneten Position. In der unteren Tabelle finden Sie die entsprechenden Zahlen, wenn Sie die 3-Achsen-Einstelleinheit an der mit gekennzeichneten Position montieren. Die Zahlen auf dem Schiebermaß (b) unterscheiden sich vom Projektionsabstand (a).
  • Seite 11 EB-480i/480/470 (Bildformat 4:3) [Einheit: cm] Bildschirmgröße Projektions- Zahlen auf Abstand Höhe der abstand zwischen Projektions- Interaktive Weißtafel Minimum Schiebermaß Projektions- fläche (Fern) bis fläche und Maximum Wandplatte (Nah) 56" 113,9 x 85,3 6,3 - 19,3 12,5 - 25,5 17,2 85,3 57"...
  • Seite 12 EB-485Wi/485W/475Wi/475W (Bildformat 16:9) [Einheit: cm] Bildschirmgröße Projektions- Zahlen auf Abstand Höhe der abstand zwischen Projektions- Interaktive Weißtafel Minimum Schiebermaß Projektions- fläche (Fern) bis fläche und Maximum Wandplatte (Nah) 59" 130,7 x 73,5 6,6 - 19,8 12,8 - 26,0 23,7 73,5 60"...
  • Seite 13 Wenn die Bildschirmgröße 70 Zoll oder mehr beträgt Montieren Sie die 3-Achsen-Einstelleinheit an der mit gekennzeichneten Position. In der unteren Tabelle finden Sie die entsprechenden Zahlen, wenn Sie die 3-Achsen-Einstelleinheit an der mit gekennzeichneten Position montieren. Die Zahlen auf dem Schiebermaß (b) entsprechen dem Projektionsabstand (a).
  • Seite 14 EB-480i/480/470 (Bildformat 4:3) [Einheit: cm] Bildschirmgröße Projektions- Zahlen auf Abstand Höhe der abstand zwischen Projektions- Interaktive Weißtafel Minimum Schiebermaß Projektions- fläche (Fern) bis fläche und Maximum Wandplatte (Nah) 70" 142,2 x 106,7 15,6 - 31,1 20,8 106,7 77" 156,4 x 117,3 20,2 - 31,1 22,6 117,3...
  • Seite 15 Bildschirmgröße Projektions- Zahlen auf Abstand Höhe der abstand zwischen Projektions- Interaktive Weißtafel Minimum Schiebermaß Projektions- fläche (Fern) bis fläche und Maximum Wandplatte (Nah) 90" 193,9 x 121,2 24,9 - 31,1 27,8 121,2 100" 215,4 x 134,6 31,1 * 30,6 134,6 Die größte Bildschirmgröße beträgt 100".
  • Seite 16 Bildschirmgröße Projektions- Zahlen auf Abstand Höhe der abstand zwischen Projektions- Interaktive Weißtafel Minimum Schiebermaß Projektions- fläche (Fern) bis fläche und Maximum Wandplatte (Nah) 80" 177,0 x 99,6 20,0 - 31,1 31,2 99,6 RM Classboard 85 82" 181,5 x 102,1 21,3 - 31,1 31,9 102,1 Hitachi Starboard FX-82Wide...

  • Seite 17: Installation

    -Schrauben. Die Verwendung von Muttern und Schrauben, die kleiner als Größe M8 sind, könnte zum Herunterfallen der Einstellungsplatte führen. ❏ Epson übernimmt keine Verantwortung für Schäden oder Verletzungen aufgrund unzureichender Wandstärke oder falscher Installation. Demontieren der Teile (1) Nehmen Sie die Wandplatte von der Einstellungsplatte ab.

  • Seite 18: Montieren Der Teile

    • Drehen Sie die M8-Sechskantschraube an der Unterseite der Einstellungsplatte aus der Wandplatte heraus ( • Drehen Sie die Sechskantachse an der Oberseite der Einstellungsplatte aus der Wandplatte heraus Sechskantachse Sechskantschraube (2) Entfernen Sie die Gleitplatte von der 3-Achsen-Einstellungsplatte. • Drehen Sie die 12 mm langen M4-Innensechskantschrauben (2 Stück) heraus ( •...
  • Seite 19 (2) Bringen Sie die Gleitplatte am Projektor an. Befestigen Sie die Gleitplatte mit den mitgelieferten M4 x 12 mm-Innensechskantschrauben (4 Stück) am Projektor. 12 mm lange M4- Gleitplatte Innensechskantschrauben Federscheibe Unterlegscheibe (3) Bringen Sie die 3-Achsen-Einstelleinheit an der Einstellungsplatte an. •...

  • Seite 20: Installation Der Wandplatte An Der Wand

    Installation der Wandplatte an der Wand (1) Bestimmen Sie die Position der Schablone. • Bestimmen Sie anhand der Übersichtstabelle der Projektionsabstände die Größe der Projektionsfläche (S) und den Abstand zwischen der Projektionsfläche und der Wandplatte (c). • Richten Sie die (vertikale) Image Center-Linie der Schablone mit der (vertikalen) Mittellinie der Projektionsfläche aus.
  • Seite 21 (3) Legen Sie die Position der Montagelöcher für die Wandplatte fest. Verwenden Sie mindestens drei Montagelöcher. • Wenn Sie die Wandplatte an vier Stellen befestigen, bohren Sie die in der Abbildung durch A oder B dargestellten Löcher. • Wenn Sie die Wandplatte an drei Stellen befestigen, bohren Sie die in der Abbildung durch C dargestellten Löcher.
  • Seite 22 (8) Ziehen Sie die Mutter mit einem Steckschlüssel an, um die Wandplatte an der Wand zu befestigen. Bestimmung des Projektionsabstands und Herausziehen des Schiebers (1) Suchen Sie in der Übersichtstabelle der Projektionsabstände die Zahl für das Schiebermaß (b) heraus. (2) Lösen Sie die 12 mm langen M4-Innensechskantschrauben (2 Stück), und ziehen Sie dann den Schieber aus der Einstellungsplatte heraus.
  • Seite 23 Führen der Kabel durch die Einstellungsplatte Führen Sie die erforderlichen Kabel durch die Einstellungsplatte. Bringen Sie die Einstellungsplatte an der Wandplatte an (1) Setzen Sie die Sechskantachse an der Oberseite der Einstellungsplatte in die Wandplatte ein (2) Setzen Sie die M8-Sechskantschraube an der Unterseite der Einstellungsplatte in die Wandplatte ein ( Achtung Achten Sie darauf, die Kabel nicht zwischen der Einstellungsplatte und der Wandplatte einzuklemmen.
  • Seite 24 (3) Befestigen Sie die Einstellungsplatte an der Wandplatte, indem Sie die M6 x 20 mm- Kreuzschlitz-Passschrauben (3 Stück) mithilfe des Kreuzschlitzschraubendrehers Nr. 3 festdrehen ( M6 x 20 mm-Kreuzschlitz- Passschrauben (3 Stück) (4) Ziehen Sie die mitgelieferte M6 x 20 mm-Sechskantpassschraube lose an ( M6 x 20 mm-Sechskantpassschraube Federscheibe Unterlegscheibe...
  • Seite 25 Anpassen der vertikalen Verschiebung zur Ausrichtung mit der Standardposition (1) Passen Sie die vertikale Verschiebung mit der M8-Sechskantschraube an der Unterseite der Einstellungsplatte oder der Sechskantachse an der Oberseite der Einstellungsplatte an. Richten Sie sie an der Standardposition aus ( Durch Festziehen der M8-Sechskantschraube wird die Einstellungsplatte abgesenkt, und durch Lösen der Schraube wird sie angehoben.

  • Seite 26: Befestigung Des Projektors An Der Einstellungsplatte

    Befestigung des Projektors an der Einstellungsplatte (1) Lösen Sie die beiden Schrauben und nehmen Sie die Kabelabdeckung vom Projektor ab. Schrauben (2 Stück) Kabelabdeckung (2) Schieben Sie die Gleitplatte von der Anschlussseite des Projektors aus in die Einstellungsplatte ( Richten Sie die 3-Achsen-Einstelleinheit an der Standardposition der Gleitplatte aus ( (3) Ziehen Sie die 12 mm langen M4-Innensechskantschrauben (2 Stück) an ( Gleitplatte Anschlussseite...
  • Seite 27 Schließen Sie das Netzkabel und andere Kabel am Projektor an Schließen Sie alle notwendigen Kabel, wie Netzkabel, Computerkabel und USB-Kabel an den Projektor an. Netzkabel Computerkabel USB-Kabel...

  • Seite 28: Anpassen Der Projektionsfläche

    6. Anpassen der Projektionsfläche Befolgen Sie die unten stehenden Schritte, um die Projektionsfläche für optimale Qualität auszurichten. Nehmen Sie keine Einstellungen mit der Keystone-Funktion des Projektors vor. Dies kann zu einer Verringerung der Bildqualität führen. Einschalten des Projektors Über die Fernbedienung Über das Bedienfeld Ändern des Bildformats Mit jedem Drücken der [Aspect]-Taste auf der Fernbedienung wird der Name des Bildformats...
  • Seite 29 (2) Drücken Sie die [ ]-Taste auf der Fernbedienung oder die [Wide]-Taste auf dem Bedienfeld. Das Testbild wird angezeigt. Über die Fernbedienung Über das Bedienfeld Einstellen des Fokus (1) Öffnen Sie die Luftfilterabdeckung ( ) mithilfe des Auf/Zu-Reglers ( (2) Stellen Sie den Fokus mithilfe des Fokushebels ( ) ein.

  • Seite 30: Verwendung Des Linken Einstellrades Zur Einstellung Der Horizontalen Schwenkeinstellung

    Verwendung des linken Einstellrades zur Einstellung der horizontalen Schwenkeinstellung Wiederholen Sie bei Bedarf die Schritte (1) Lösen Sie die Schraube in der folgenden Abbildung ( (2) Drehen Sie das Einstellrad ( ), um die horizontale Schwenkeinstellung zu ändern ( Schraube (3) Wenn Sie die Einstellungen in den Schritten beendet haben, ziehen Sie die Schraube wieder fest, die Sie zuvor in Schritt...
  • Seite 31 Verwendung des rechten Einstellrades zur Einstellung der horizontalen Rotation (1) Lösen Sie die Schrauben (2 Stück) in der folgenden Abbildung ( (2) Drehen Sie das Einstellrad ( ), um die horizontale Rotation zu ändern ( Schrauben (2 Stück) (3) Wenn Sie die Einstellungen in den Schritten beendet haben, ziehen Sie die Schrauben (2 Stück) wieder fest, die Sie zuvor in Schritt gelöst haben.

  • Seite 32: Einstellen Des Horizontalen Schiebers

    (3) Wenn Sie die Einstellungen in den Schritten beendet haben, ziehen Sie die Schraube wieder fest, die Sie zuvor in Schritt gelöst haben. Einstellen des horizontalen Schiebers (1) Lösen Sie die 12 mm langen M4-Innensechskantschrauben (2 Stück), und stellen Sie dann den Schieber für die Gleitplatte ein.
  • Seite 33 Einstellen des vertikalen Schiebers (1) Lösen Sie die M6 x 20 mm-Sechskantpassschraube ( (2) Passen Sie die vertikale Verschiebung mit der M8-Sechskantschraube an der Unterseite der Einstellungsplatte oder der Sechskantachse an der Oberseite der Einstellungsplatte an ( Durch Festziehen der M8-Sechskantschraube wird die Einstellungsplatte abgesenkt, und durch Lösen der Schraube wird sie angehoben.

  • Seite 34: Anbringen Der Abdeckungen

    7. Anbringen der Abdeckungen Befestigung der Wandplattenabdeckung und der Abschlusskappe (1) Bringen Sie die Wandplattenabdeckung an ( Je nachdem, wie die Kabel geführt sind, müssen Sie gegebenenfalls Teile aus der Wandplatte herausschneiden, um die Durchführung der Kabel zu ermöglichen. Nach dem Schneiden von dünnen Abschnitten der Wandplattenabdeckung müssen Sie diese entgraten, bevor Sie die Kabel durchführen, um eventuelle scharfe Kanten zu glätten, damit die Kabel nicht beschädigt werden.
  • Seite 35 Achtung Der Projektor sollte nur von qualifiziertem Fachpersonal demontiert oder wieder installiert werden. Das gilt auch für Wartungs- und Reparaturarbeiten. Anweisungen zu Wartung und Reparaturen finden Sie in der Bedienungsanleitung Ihres Projektors. Warnung ❏ Lösen Sie die Schrauben und Muttern nach der Installation niemals. Überprüfen Sie regelmäßig, ob sich die Schrauben gelockert haben.

  • Seite 36: Verwendung Der Easy Interactive Function

    8. Anhang Verwendung der Easy Interactive Function Nach der Installation eines mit der Easy Interactive Function kompatiblen Modells (EB-485Wi/480i/475Wi) müssen Sie eine Kalibrierung durchführen, um die Positionen von Cursor und Easy Interactive Pen auszurichten. Bei Verwendung von Easy Interactive Tools müssen Sie Easy Interactive Tools Ver. 2 auf Ihrem Computer installieren.
